ЗАДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    1. В случае повторного использования заднего диска

      1. Совместите метки, нанесенные при снятии, и установите задний диск на ступицу колеса.

    2. В случае замены заднего диска

      1. Установите новый передний диск на ступицу и измерьте биение диска (см.стр.Щелкните по следующей ссылке).

        Tip:

        При установке нового заднего диска выбирайте положение, в котором биение заднего диска минимально.

    3. Временно затяните гайки ступицы и закрепите задний тормозной диск на ступице колеса.

  2. ОТРЕГУЛИРУЙТЕ СТОЯНОЧНЫЙ ТОРМОЗ

    Нажмите здесьЩелкните по следующей ссылке

  3. УСТАНОВИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    1. Установите пробку регулировочного отверстия колодки стояночного тормоза на задний диск.

  4. УСТАНОВИТЕ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    1. Закрепите цилиндр левого заднего дискового тормоза 2 болтами.

      73 Н*м

      744 кгс*см

      54 фунт-сила-фута

  5. УСТАНОВИТЕ КОМПЛЕКТ КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

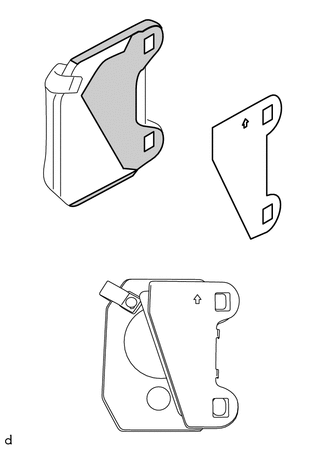

    1. C375086

      Нанесите консистентную смазку на колодку заднего дискового тормоза и противоскрипную пластину заднего дискового тормоза № 1.

      Table 1. Обозначения на рисунке
      V100144

      Консистентная смазка для тормозных дисков

    2. Установите колодку заднего дискового тормоза на колесный тормозной цилиндр левого заднего дискового тормоза в сборе.

      Tip:

      Установите противоскрипную пластину заднего дискового тормоза № 1 так, чтобы стрелка была обращена вверх.

    3. Установите опорную пластину тормозной колодки заднего дискового тормоза № 1, 2 направляющих пальца цилиндра заднего дискового тормоза № 1 и 2 фиксатора направляющих пальцев.

  6. ПОДСОЕДИНИТЕ ЗАДНИЙ ЛЕВЫЙ ГИБКИЙ ШЛАНГ

    1. Подсоедините левый задний гибкий шланг, используя 2 новые прокладки и новый пустотелый соединительный болт-штуцер.

      26 Н*м

      265 кгс*см

      19 фунт-сила-футов

  7. ДОБАВЬТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Щелкните по следующей ссылке

  8. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

    Щелкните по следующей ссылке

  9. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОРМОЗНОЙ ЖИДКОСТИ

  10. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ

    Щелкните по следующей ссылке

  11. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    120 Н*м

    1224 кгс*см

    89 фунт-сила-футов
