ЗАДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВРЕМЕННО УСТАНОВИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Предварительно установите 2 прокачных штуцера заднего дискового тормоза на колесный тормозной цилиндр левого заднего дискового тормоза в сборе.

2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Установите 2 колпачка штуцеров на прокачные штуцера заднего дискового тормоза.

3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ

   1.

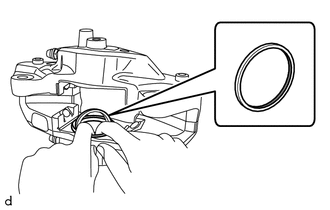

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 2 новых уплотнений поршня и установите их в канавку цилиндра левого заднего дискового тормоза.

      Table 1. Обозначения на рисунке

      Гликолевая консистентная смазка на основе литиевого мыла

4. УСТАНОВИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1.

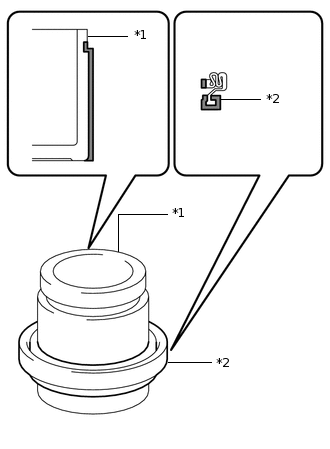

      Нанесите тонкий слой гликолевой смазки на основе литиевого мыла на новый защитный колпачок тормозного цилиндра и наденьте его на поршень дискового тормоза, как показано на рисунке.

      Table 2. Обозначения на рисунке

      *1	Поршень
      *2	Защитный колпачок цилиндра
      	Гликолевая консистентная смазка на основе литиевого мыла

   2. Установите уплотнительную часть защитного колпачка в канавку тормозного цилиндра левого заднего дискового тормоза.

      Note:

      Надежно закрепите уплотнительную часть защитного колпачка тормозного цилиндра.

   3. Вдавите поршень рукой и установите уплотнительную часть защитного колпачка в канавку поршня заднего дискового тормоза.

      Note:

      Надежно закрепите уплотнительную часть защитного колпачка тормозного цилиндра.
