ТОПЛИВНАЯ СИСТЕМА ДВИГАТЕЛЯ МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
  • A344817

    Топливный бак в сборе очень тяжелый. Во избежание соскакивания топливного бака в сборе с подъемника двигателя обязательно соблюдайте последовательность действий, изложенную в руководстве по ремонту.

  • A357489

    Во избежание серьезных травм в результате разбрызгивания топлива из топливных магистралей высокого давления обязательно стравите давление из топливной системы перед снятием компонентов топливной системы.

  1. ПЕРЕД ВЫПОЛНЕНИЕМ РАБОТ С ТОПЛИВНОЙ СИСТЕМОЙ

    1. Перед проверкой и ремонтом топливной системы отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      Note:

      После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

      Нажмите здесьClick hereClick here

    2. Не курите и остерегайтесь огня при работе с топливной системой.

    3. Не допускайте попадания топлива на детали из резины и кожи.

  2. СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

    CAUTION:

    • При выполнении этой процедуры убедитесь, что температура охлаждающей жидкости не превышает 60°C (140°F).

    • Не отсоединяйте ни один из компонентов топливной системы, не сбросив в ней давление.

    • Давление в топливопроводах будет сохраняться даже после выполнения рассмотренных ниже действий. При отсоединении топливопровода накрывайте его куском ткани во избежание разбрызгивания или вытекания топлива.

    1. При сбросе давления в топливной системе путем отсоединения реле FUEL PMP:

      1. Снимите крышку блока реле № 1 и распределительного блока № 1 моторного отсека в сборе.

      2. Снимите реле FUEL PMP.

      3. Снимите декоративную крышку V-образного двигателя.

        Нажмите здесьClick hereClick here

      4. A368836

        Отсоедините разъем жгута электропроводки двигателя № 6 и разъем жгута электропроводки двигателя № 7.

      5. Запустите двигатель. После того, как двигатель остановится сам по себе, выключите зажигание.

        Note:

        Не увеличивайте частоту вращения коленчатого вала двигателя и не приводите автомобиль в движение, пока двигатель самопроизвольно не остановится.

      6. Снова прокрутите коленчатый вал двигателя стартером и убедитесь, что двигатель не запускается.

        Tip:

        Могут регистрироваться DTC P008700 (чрезмерно низкое давление в топливной системе / распределителе топлива), DTC P017100/Р017400 (чрезмерное обеднение смеси в системе), P160300 (данные о заглохании двигателя), P160400 (проблемы с запуском) или P160500 (неравномерный холостой ход). Прежде чем переходить к следующему шагу, удалите коды DTC.

        • Для моделей с модулем насоса адсорбера:

          Нажмите здесьClick here

        • Для моделей без модуля насоса адсорбера:

          Нажмите здесьClick here

      7. Снимите пробку наливной горловины топливного бака и сбросьте давление внутри топливного бака.

      8. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        Note:

        После подсоединения провода необходимо инициализировать некоторые системы.

        Нажмите здесьClick hereClick here

      9. Подсоедините разъем жгута электропроводки двигателя № 6 и разъем жгута электропроводки двигателя № 7.

      10. Установите декоративную крышку V-образного двигателя.

        Нажмите здесьClick hereClick here

      11. Установите реле FUEL PMP.

      12. Установите крышку блока реле № 1 и распределительного блока № 1 моторного отсека в сборе.

    2. При сбросе давления в топливной системе путем отсоединения разъема топливного насоса:

      1. Отсоедините разъем топливного насоса.

        Нажмите здесьClick hereClick here

      2. A368836

        Отсоедините разъем жгута электропроводки двигателя № 6 и разъем жгута электропроводки двигателя № 7.

      3. Запустите двигатель. После того, как двигатель остановится сам по себе, выключите зажигание.

        Note:

        Не увеличивайте частоту вращения коленчатого вала двигателя и не приводите автомобиль в движение, пока двигатель самопроизвольно не остановится.

      4. Снова прокрутите коленчатый вал двигателя стартером и убедитесь, что двигатель не запускается.

        Tip:

        Могут регистрироваться DTC P008700 (чрезмерно низкое давление в топливной системе / распределителе топлива), DTC P017100/Р017400 (чрезмерное обеднение смеси в системе), P160300 (данные о заглохании двигателя), P160400 (проблемы с запуском) или P160500 (неравномерный холостой ход). Прежде чем переходить к следующему шагу, удалите коды DTC.

        • Для моделей с модулем насоса адсорбера:

          Нажмите здесьClick here

        • Для моделей без модуля насоса адсорбера:

          Нажмите здесьClick here

      5. Снимите пробку наливной горловины топливного бака и сбросьте давление внутри топливного бака.

      6. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        Note:

        После подсоединения провода необходимо инициализировать некоторые системы.

        Нажмите здесьClick hereClick here

      7. Подсоедините разъем жгута электропроводки двигателя № 6 и разъем жгута электропроводки двигателя № 7.

      8. Подсоедините разъем топливного насоса

        Нажмите здесьClick here

  3. ТОПЛИВОПРОВОД

    1. При отсоединении топливной магистрали высокого давления может быть разлито большое количество топлива. Выполните следующие действия:

      1. Сбросьте давление в топливной системе.

      2. Отсоедините топливопровод.

      3. Слейте остатки топлива из трубки топливного насоса в подходящую емкость.

      4. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    2. Быстрый разъем A:

      В случае отсоединения разъема топливопровода выполните следующие действия.

      Note:

      Перед выполнением этой операции очистите разъем топливопровода и топливопровод от посторонних частиц.

      1. A368833

        Для моделей с зажимом:

        Снимите зажим топливопровода № 2 с разъема топливопровода.

      2. A303154C01

        *a

        Крышка разъема топливопровода
        V100135

        Вытяните

        Для моделей с крышкой:

        Снимите крышку разъема топливопровода.

      3. Перед отсоединением убедитесь в отсутствии посторонних веществ вокруг разъема топливопровода. При необходимости очистите его.

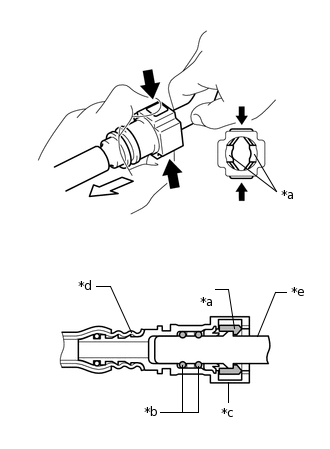

      4. A314711C03

        *a

        Фиксатор

        *b

        Кольцевое уплотнение

        *c

        Разъем топливопровода

        *d

        Нейлоновая трубка

        *e

        Топливопровод
        V100135

        Зажмите
        V100136

        Вытяните

        Сожмите фиксатор разъема топливопровода и затем вытяните разъем топливопровода из топливопровода.

        Note:

        Разъем топливопровода следует отсоединять вручную.

      5. Если разъем топливопровода не снимается с топливопровода, подвигайте его вперед-назад для освобождения. Аккуратно снимите разъем топливопровода с топливопровода.

        Note:

        • Разъем топливопровода следует отсоединять вручную.

        • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

        • Не изгибайте, не перегибайте, не зажимайте и не перекручивайте нейлоновые трубки.

      6. Убедитесь в отсутствии посторонних веществ на уплотняемых поверхностях отсоединенных топливопроводов. При необходимости очистите их.

      7. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    3. Быстрый разъем A:

      Для подсоединения разъема топливопровода выполните следующие действия.

      Note:

      Убедитесь в отсутствии повреждений и инородных частиц на соединяемых частях топливных магистралей.

      1. Совместите разъем топливопровода с топливопроводом и вставьте их друг в друга до щелчка. Если топливопровод вставляется в разъем тяжело, нанесите небольшое количество чистого бензина на конец топливопровода и попытайтесь вставить снова.

      2. A303841C01
        V100135

        Вытяните

        После подсоединения разъема к топливопроводу потяните их для проверки прочности соединения.

      3. Для моделей с зажимом:

        Установите зажим топливопровода № 2 на разъем топливопровода.

      4. Для моделей с крышкой:

        Установите крышку разъема топливопровода.

      5. Проверьте, нет ли утечек топлива.

        Нажмите здесьClick here

    4. Быстрый разъем B:

      В случае отсоединения разъема топливопровода выполните следующие действия.

      Note:

      Перед выполнением этой операции очистите разъем топливопровода и топливопровод от посторонних частиц.

      1. A318103C02

        *a

        Фиксатор

        *b

        Топливопровод

        *c

        Нейлоновая трубка

        *d

        Соединитель топливопровода

        *e

        Кольцевое уплотнение

        *f

        Захват
        V100135

        Нажмите
        V100136

        Вытяните
        V100137

        Вытяните

        Освободите 2 захвата стопора. Оттяните стопор и отсоедините разъем топливопровода от топливопровода.

        Note:

        Разъем топливопровода следует отсоединять вручную.

      2. Если разъем топливопровода не снимается с топливопровода, подвигайте его вперед-назад для освобождения. Аккуратно снимите разъем топливопровода с топливопровода.

        Note:

        • Разъем топливопровода следует отсоединять вручную.

        • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

        • Не изгибайте, не перегибайте, не зажимайте и не перекручивайте нейлоновые трубки.

      3. Убедитесь в отсутствии посторонних веществ на уплотняемых поверхностях отсоединенных топливопроводов. При необходимости очистите их.

      4. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    5. Быстрый разъем B:

      Для подсоединения разъема топливопровода выполните следующие действия.

      Note:

      Убедитесь в отсутствии повреждений и инородных частиц на соединяемых частях топливных магистралей.

      1. A303816C02

        *a

        Фиксатор

        *b

        Захват
        V100135

        Нажмите
        V100136

        Вставьте

        Совместите разъем топливопровода с топливопроводом и вставьте их друг в друга до щелчка. Если топливопровод вставляется в разъем тяжело, нанесите небольшое количество чистого бензина на конец топливопровода и попытайтесь вставить снова.

      2. Подсоедините топливопроводы и прижмите стопор, чтобы присоединить 2 захвата. Проверьте надежность сцепления топливопровода и разъема топливопровода, попытавшись растянуть их.

      3. Проверьте, нет ли утечек топлива.

        Нажмите здесьClick here

    6. Быстрый разъем C:

      В случае отсоединения разъема топливопровода выполните следующие действия.

      Note:

      Перед выполнением этой операции очистите разъем топливопровода и топливопровод от посторонних частиц.

      1. A363273C01

        *a

        Фиксатор

        *b

        Топливопровод

        *c

        Разъем топливопровода

        *d

        Кольцевое уплотнение

        *e

        Захват
        V100135

        Потяните
        V100136

        Вытяните
        V100137

        Вытяните

        Освободите 2 захвата стопора. Оттяните стопор и отсоедините разъем топливопровода от топливопровода.

        Note:

        Разъем топливопровода следует отсоединять вручную.

      2. Если разъем топливопровода не снимается с топливопровода, подвигайте его вперед-назад для освобождения. Аккуратно снимите разъем топливопровода с топливопровода.

        Note:

        • Разъем топливопровода следует отсоединять вручную.

        • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

      3. Убедитесь в отсутствии посторонних веществ на уплотняемых поверхностях отсоединенных топливопроводов. При необходимости очистите их.

      4. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    7. Быстрый разъем C:

      Для подсоединения разъема топливопровода выполните следующие действия.

      Note:

      Убедитесь в отсутствии повреждений и инородных частиц на соединяемых частях топливных магистралей.

      1. A366419C01

        *a

        Фиксатор

        *b

        Захват
        V100135

        Нажмите
        V100136

        Вставьте

        Совместите разъем топливопровода с топливопроводом и вставьте их друг в друга до щелчка. Если топливопровод вставляется в разъем тяжело, нанесите небольшое количество чистого бензина на конец топливопровода и попытайтесь вставить снова.

      2. Подсоедините топливопроводы и прижмите стопор, чтобы присоединить 2 захвата. Проверьте надежность сцепления топливопровода и разъема топливопровода, попытавшись растянуть их.

      3. Проверьте, нет ли утечек топлива.

        Нажмите здесьClick here

    8. Быстрый разъем D:

      В случае отсоединения разъема топливопровода выполните следующие действия.

      Note:

      Перед выполнением этой операции очистите разъем топливопровода и топливопровод от посторонних частиц.

      1. A369119C01

        *a

        Фиксатор

        *b

        Топливопровод

        *c

        Разъем топливопровода

        *d

        Кольцевое уплотнение

        *e

        Захват
        V100135

        Нажмите
        V100136

        Вытяните
        V100137

        Вытяните

        Освободите 2 захвата стопора. Оттяните стопор и отсоедините разъем топливопровода от топливопровода.

        Note:

        Разъем топливопровода следует отсоединять вручную.

      2. Если разъем топливопровода не снимается с топливопровода, подвигайте его вперед-назад для освобождения. Аккуратно снимите разъем топливопровода с топливопровода.

        Note:

        • Разъем топливопровода следует отсоединять вручную.

        • Не допускайте образования царапин и загрязнений на разъединенных деталях, поскольку соединение разъема топливопровода и рампы герметизируется с помощью кольцевого уплотнения.

      3. Убедитесь в отсутствии посторонних веществ на уплотняемых поверхностях отсоединенных топливопроводов. При необходимости очистите их.

      4. Накройте отсоединенный топливопровод и разъем топливопровода полиэтиленовыми пакетами, чтобы предотвратить их загрязнение и повреждение.

    9. Быстрый разъем D:

      Для подсоединения разъема топливопровода выполните следующие действия.

      Note:

      Убедитесь в отсутствии повреждений и инородных частиц на соединяемых частях топливных магистралей.

      1. A368840C01

        *a

        Фиксатор

        *b

        Захват
        V100135

        Нажмите
        V100136

        Вставьте

        Совместите разъем топливопровода с топливопроводом и вставьте их друг в друга до щелчка. Если топливопровод вставляется в разъем тяжело, нанесите небольшое количество чистого бензина на конец топливопровода и попытайтесь вставить снова.

      2. Подсоедините топливопроводы и прижмите стопор, чтобы присоединить 2 захвата. Проверьте надежность сцепления топливопровода и разъема топливопровода, попытавшись растянуть их.

      3. Проверьте, нет ли утечек топлива.

        Нажмите здесьClick here

    10. A289951C03

      *a

      Разъем топливопровода

      *b

      Нейлоновая трубка

      *c

      Защита из мономерного этиленпропилендиенового каучука (EPDM)

      При работе с нейлоновыми трубками принимайте следующие меры предосторожности:

      Note:

      • При подсоединении не перегибайте нейлоновую трубку разъема топливопровода или разъем топливопровода.

      • Не снимайте защиту из мономерного этиленпропилендиенового каучука (EPDM) с наружной поверхности нейлоновой трубки.

      • Не изгибайте, не перегибайте, не зажимайте и не перекручивайте нейлоновые трубки.

  4. ТОПЛИВОЗАБОРНИК С БЕНЗОНАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ

    Note:
    • A368837C01

      *a

      Трубка

      При разборке топливозаборника с насосом и датчиком уровня топлива в сборе не отсоединяйте трубопровод, указанный на рисунке. Это может привести к тому, что сборка топливозаборника с бензонасосом и датчиком уровня топлива в сборе будет невозможна, так как трубопровод вдавлен в пластину топливозаборника.

    • В случае замены топливного фильтра, заменяйте его вместе с пластиной топливозаборника в сборе.

  5. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА

    1. Убедитесь в отсутствии утечек топлива из топливной системы после проведения любого технического обслуживания или ремонта.

      Нажмите здесьClick here
