СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей с функцией помощи при параллельной парковке), диагностический код DTC: С1621

Код DTC Наименование DTC
C1621 Неисправность источника питания камеры заднего вида

ОПИСАНИЕ

Данный DTC регистрируется, если задняя телекамера в сборе в результате самодиагностики определяет, что сигналы или сигнальные линии между задней телекамерой в сборе и радиоприемником в сборе не в норме.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1621

Неисправность источника питания камеры заднего вида

Неисправность источника питания задней телекамеры в сборе

  • Жгут или разъем

  • Задняя телекамера в сборе

  • Радиоприемник

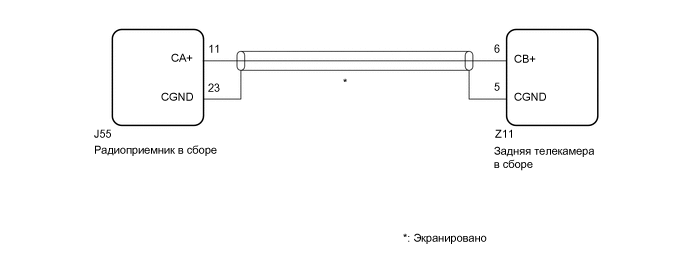

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E288974E32

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если провод от отрицательного (-) вывода аккумуляторной батареи отсоединялся и подсоединялся вновь, расчетные направляющие линии могут не отображаться на изображении зоны позади автомобиля. В этом случае скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ — ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем J55 радиоприемника.

    2. Отсоедините разъем Z11 задней телекамеры.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J55-11 (CA+) - Z11-6 (CB+)

      Всегда

      Менее 1 Ом

      J55-23 (CGND) - Z11-5 (CGND)

      Всегда

      Менее 1 Ом

      J55-11 (CA+) - J55-23 (CGND)

      Всегда

      10 кОм или более

      J55-11 (CA+) или Z11-6 (CB+) - масса

      Всегда

      10 кОм или более

      J55-23 (CGND) или Z11-5 (CGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ (CA+)

    1. Подсоедините разъем J55 радиоприемника.

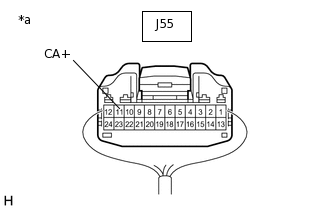

    2. E289208C12

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J55-11 (CA+) - масса

      Питание включено (ACC)

      5,5 - 7,05 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
