СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей без функции помощи при параллельной парковке) КАЛИБРОВКА

  1. ОТРЕГУЛИРУЙТЕ СИСТЕМУ МОНИТОРА ПОМОЩИ ПРИ ПАРКОВКЕ

    1. Мониторную систему помощи при парковке можно настроить с помощью режима диагностики.

    2. Если были произведены перечисленные ниже действия, необходимо выполнить соответствующие регулировки и проверки с использованием режима диагностики.

      Наименование детали

      Действие

      Регулируемый параметр

      Следующий шаг

      Датчик положения рулевого колеса

      • Замена

      • Снятие и установка датчика положения рулевого колеса

      • Снятие и установка разъема датчика положения рулевого колеса

      Нейтральное положение рулевого колеса (инициализируйте систему помощи при парковке)

      Click here

      Установка угла поворота рулевого колеса

      Процедура 3

      Подвеска, шины и т.д.

      Замена (высота подвески автомобиля изменяется вследствие замены деталей подвески или шин)

      Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

      Процедура 2

      Задняя телекамера в сборе

      Замена

      Инициализация системы помощи при парковке.

      Процедура 1

      Снятие и установка задней телекамеры в сборе и т.п. (угол установки задней телекамеры в сборе был изменен в результате снятия и установки)

      Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

      Процедура 2
      Tip:

      Определяемые во время калибровки системы помощи при парковке параметры настройки сохраняются в задней телекамере в сборе.

  2. ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (ПРОЦЕДУРА 1)

    Tip:

    • Обязательно проверьте DTC перед выполнением этой процедуры.

      Нажмите здесьClick here

    • Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия настроек и дополнительного оборудования. В связи с этим некоторые детализированные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

    1. Подготовка к настройке

      1. Припаркуйте автомобиль так, чтобы рулевое колесо находилось в центральном положении.

      2. E181012C12

        *a

        Центральная ось автомобиля

        *b

        Полоса для регулировки положения камеры заднего вида

        *c

        Задняя часть автомобиля

        *d

        Передняя сторона

        Закрепите полосу для регулировки оптической оси задней телекамеры в сборе позади автомобиля (настройка положения камеры заднего вида).

        Tip:

        Полоса для регулировки используется только в случае регулировки оптической оси задней телекамеры в сборе.

        Размер

        Зона

        Технические характеристики

        А

        943 - 953 мм (3,094 - 3,125 фута)

        B

        1995 - 2005 мм (6,544 - 6,576 фута)
        Tip:

        • Положите на землю кусок ленты, которая будет использоваться в качестве полосы для регулировки. Ширина и длина ленты должны составлять соответственно 20–30 мм (0,787–1,180 дюйма) и 1995–2005 мм (6,544–6,576 фута). Подберите ленту по цвету, чтобы ее можно было четко видеть на многофункциональном дисплее.

        • Перед парковкой автомобиля подвигайте его взад-вперед, чтобы убедиться, что колеса установлены строго прямо и рулевое колесо установлено по центру.

        • Убедитесь, что дверь багажного отделения полностью закрыта.

    2. Войдите в режим диагностики.

      Note:

      Следующую процедуру следует выполнять при включенном питании (READY). Включите стояночный тормоз, нажмите педаль тормоза, проверьте, что рычаг переключения передач находится в положении P и удостоверьтесь, что автомобиль не движется.

      1. E271944

        Выберите "Function Check/Setting" (Проверка/настройка функций) на экране "Service Menu" (Меню обслуживания).

      2. E271945E01

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

      3. E286093

        Выберите "Next" (далее) на экране "Car Signal Check" (проверка сигналов автомобиля).

        Tip:

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK" (красный), при выборе "Next" система не перейдет к экрану "Steering Angle Setting" (настройка угла поворота рулевого колеса).

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK" (красный), выполните проверки с помощью экрана "Car Signal Check".

          Нажмите здесьClick here

    3. Установка угла поворота рулевого колеса

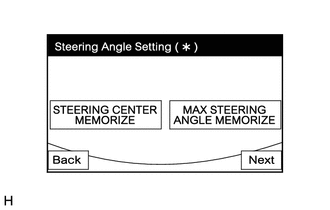

      1. E286095

        Убедитесь, что рулевое колесо отцентровано (приблизительно +/-5 градусов или менее), и выберите "STEERING CENTER MEMORIZE" (Сохранить центральное положение рулевого колеса).

        Tip:

        В случае снятия и установки задней телекамеры не требуется, выполните настройку угла поворота рулевого колеса.

      2. После запоминания центрального положения рулевого колеса поверните рулевое колесо до упора влево, а затем до упора вправо.

        Tip:

        Также допустимо повернуть рулевое колесо сначала до упора вправо.

      3. Выберите "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса), чтобы сохранить настройку угла поворота рулевого колеса и перейти на экран "Mode Setting".

        Tip:

        • Кнопку "Next" (Далее) нельзя выбрать до тех пор, пока не будут сохранены центральное положение и максимальный угол поворота рулевого колеса.

        • При выборе "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса) подается звуковой сигнал, подтверждающий сохранение параметров настройки угла поворота рулевого колеса.

        • Настройка не сохранится, если после поворота рулевого колеса в крайние положения не будет выбрано "MAX STEERING ANGLE MEMORIZE".

        • В случае выбора "Back" появляется экран "Car Signal Check" (проверка сигналов) без сохранения каких-либо значений.

        • Если настройки угла поворота рулевого колеса не были отрегулированы, при выборе "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса) параметры регулировки сохранены не будут.

        • Даже если коды DTC не зарегистрированы, при выборе "MAX STEERING ANGLE MEMORIZE" (Сохранение максимального угла поворота рулевого колеса) параметры регулировки могут быть не сохранены, если неисправен датчик положения рулевого колеса.

        • Если выбор "MAX STEERING ANGLE MEMORIZE" (Сохранение максимального угла поворота рулевого колеса) не приводит к сохранению настройки после регулировки угла поворота рулевого колеса, замените датчик положения рулевого колеса.

          Нажмите здесьClick hereClick here

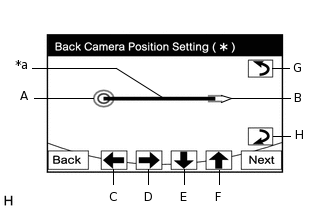

    4. E286096C01

      *a

      Полоса для регулировки положения камеры заднего вида

      Настройка положения камеры заднего вида

      Tip:

      • Когда дверь багажного отделения открыта, отображается сообщение "Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "будет выведено такое сообщение, и будет невозможно выполнить настройку положения камеры заднего вида.

      • Если сообщение "Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "отображается даже при закрытой двери багажного отделения, выполните проверки в соответствии с таблицей признаков неисправностей (при регулировке положения оптической оси камеры сообщение" Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "отображается даже после закрывания двери багажного отделения).

        Нажмите здесьClick here

      1. Отрегулируйте положения по вертикали и горизонтали.

        • Переместите круг (А) влево, вправо, вверх и вниз, выбрав кнопки (C), (D), (E) и (F), чтобы левый конец заданной полосы настройки положения камеры заднего вида располагался в центре круга (А) (центр внутреннего красного круга).

      2. Отрегулируйте угол крена.

        • Повернитие полосу (B) выбрав кнопку (G) или (H), чтобы полоса (B) стала параллельной относительно заданной полосы настройки положения камеры заднего вида.

      3. Нажмите "Next" (Дальше) в окне "Back Camera Position Setting" (настройка положения камеры заднего вида).

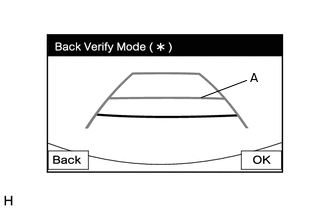

    5. E286097N01

      Режим проверки заднего вида

      1. Убедитесь, что (A) и полоса регулировки перекрываются.

        • Если линии не совмещаются, выполните операции "STEERING CENTER MEMORIZE" (сохранение нейтрального положения рулевого колеса) и "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса).

        • Если (A) и полоса регулировки не совмещены, несмотря на то, что колеса расположены строго прямо, произведите настройку положения камеры заднего вида.

      2. Нажатие "OK" приводит к возврату в экран "Function Check/Setting I" и завершению регулировки.

        Tip:

        • Обновление не завершится, пока не будет нажата кнопка "OK".

        • После выбора "OK" звучит звуковой сигнал, подтверждающий сохранение значений параметров настройки.

        • Значения параметров настройки не сохраняются, пока не прозвучит звуковой сигнал.

    6. Закончите режим диагностики.

    7. Проверьте настройку угла поворота рулевого колеса.

      Tip:

      Если угол поворота рулевого колеса был отрегулирован, после выхода из режима диагностики проверьте настройку угла поворота рулевого колеса на экране системы помощи при парковке.

      1. Убедитесь, что расчетные линии курса на экране системы помощи при парковке перемещаются, пока рулевое колесо не будет повернуто до упора влево или вправо.

        Tip:

        Если прогнозируемая траектория движения прекращает движение до того, как рулевое колесо будет повернуто в крайнее левое или правое положение, параметры настройки угла поворота рулевого колеса не сохранены должным образом. В этом случае заново выполните операции "STEERING CENTER MEMORIZE" (сохранение центрального положения рулевого колеса) и "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса).

  3. НАСТРОЙКА ПОЛОЖЕНИЯ КАМЕРЫ ЗАДНЕГО ВИДА (ПРОЦЕДУРА 2)

    Tip:

    • Обязательно проверьте DTC перед выполнением этой процедуры.

      Нажмите здесьClick here

    • Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия настроек и дополнительного оборудования. В связи с этим некоторые детализированные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

    1. Подготовка к настройке

      1. Припаркуйте автомобиль так, чтобы рулевое колесо находилось в центральном положении.

      2. E181012C12

        *a

        Центральная ось автомобиля

        *b

        Полоса для регулировки положения камеры заднего вида

        *c

        Задняя часть автомобиля

        *d

        Передняя сторона

        Закрепите полосу для регулировки оптической оси задней телекамеры в сборе позади автомобиля (настройка положения камеры заднего вида).

        Tip:

        Полоса для регулировки используется только в случае регулировки оптической оси задней телекамеры в сборе.

        Размер

        Зона

        Технические характеристики

        А

        943 - 953 мм (3,094 - 3,125 фута)

        B

        1995 - 2005 мм (6,544 - 6,576 фута)
        Tip:

        • Положите на землю кусок ленты, которая будет использоваться в качестве полосы для регулировки. Ширина и длина ленты должны составлять соответственно 20–30 мм (0,787–1,180 дюйма) и 1995–2005 мм (6,544–6,576 фута). Подберите ленту по цвету, чтобы ее можно было четко видеть на многофункциональном дисплее.

        • Перед парковкой автомобиля подвигайте его взад-вперед, чтобы убедиться, что колеса установлены строго прямо и рулевое колесо установлено по центру.

        • Убедитесь, что дверь багажного отделения полностью закрыта.

    2. Войдите в режим диагностики.

      Note:

      Следующую процедуру следует выполнять при включенном питании (READY). Включите стояночный тормоз, нажмите педаль тормоза, проверьте, что рычаг переключения передач находится в положении P и удостоверьтесь, что автомобиль не движется.

      1. E271944

        Выберите "Function Check/Setting" (Проверка/настройка функций) на экране "Service Menu" (Меню обслуживания).

      2. E271945E01

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

      3. E286098

        В окне "Mode Setting" (настройка режима) выберите пункт "Back Camera Setting" (настройка камеры заднего вида).

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите на его изображение и удерживайте не менее 2 с.

      4. E286093

        Выберите "Next" (далее) на экране "Car Signal Check" (проверка сигналов автомобиля).

        Tip:

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK" (красный), при выборе "Next" система не перейдет к экрану "Back Camera Position Setting" (настройка угла поворота рулевого колеса).

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK" (красный), выполните проверки с помощью экрана "Car Signal Check".

          Нажмите здесьClick here

    3. E286096C01

      *a

      Полоса для регулировки положения камеры заднего вида

      Настройка положения камеры заднего вида

      Tip:

      • Когда дверь багажного отделения открыта, отображается сообщение "Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "будет выведено такое сообщение, и будет невозможно выполнить настройку положения камеры заднего вида.

      • Если сообщение "Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "отображается даже при закрытой двери багажного отделения, выполните проверки в соответствии с таблицей признаков неисправностей (при регулировке положения оптической оси камеры сообщение" Back door is open. Не используйте монитор заднего вида, когда дверь багажного отделения закрыта не полностью. "отображается даже после закрывания двери багажного отделения).

        Нажмите здесьClick here

      1. Отрегулируйте положения по вертикали и горизонтали.

        • Переместите круг (А) влево, вправо, вверх и вниз, выбрав кнопки (C), (D), (E) и (F), чтобы левый конец заданной полосы настройки положения камеры заднего вида располагался в центре круга (А) (центр внутреннего красного круга).

      2. Отрегулируйте угол крена.

        • Повернитие полосу (B) выбрав кнопку (G) или (H), чтобы полоса (B) стала параллельной относительно заданной полосы настройки положения камеры заднего вида.

      3. Нажмите "Next" (Дальше) в окне "Back Camera Position Setting" (настройка положения камеры заднего вида).

    4. E286097N01

      Режим проверки заднего вида

      1. Убедитесь, что (A) и полоса регулировки перекрываются.

        • Если линии не совмещаются, выполните операции "STEERING CENTER MEMORIZE" (сохранение нейтрального положения рулевого колеса) и "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса).

        • Если (A) и полоса регулировки не совмещены, несмотря на то, что колеса расположены строго прямо, произведите настройку положения камеры заднего вида.

      2. Нажатие "OK" приводит к возврату в экран "Mode Setting" и завершению регулировки.

        Tip:

        • Обновление не завершится, пока не будет нажата кнопка "OK".

        • После выбора "OK" звучит звуковой сигнал, подтверждающий сохранение значений параметров настройки.

        • Значения параметров настройки не сохраняются, пока не прозвучит звуковой сигнал.

    5. Закончите режим диагностики.

  4. НАСТРОЙКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (ПРОЦЕДУРА 3)

    Tip:

    • Если направляющие линии, ограничивающие маневр автомобиля по ширине, не совмещены с линиями прогнозируемой траектории движения, когда рулевое колесо отцентровано, или же прогнозируемые траектории движения не перемещаются до полного поворота рулевого колеса влево или вправо, настройте угол поворота рулевого колеса.

    • Обязательно проверьте DTC перед выполнением этой процедуры.

      Нажмите здесьClick here

    • Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия настроек и дополнительного оборудования. В связи с этим некоторые детализированные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

    1. Установите рулевое колесо в центральное положение и остановите автомобиль.

    2. Войдите в режим диагностики.

      Note:

      Следующую процедуру следует выполнять при включенном питании (READY). Включите стояночный тормоз, нажмите педаль тормоза, проверьте, что рычаг переключения передач находится в положении P и удостоверьтесь, что автомобиль не движется.

      1. E271944

        Выберите "Function Check/Setting" (Проверка/настройка функций) на экране "Service Menu" (Меню обслуживания).

      2. E271945E01

        Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

      3. E286098

        В окне "Mode Setting" (настройка режима) выберите пункт "Steering Angle Setting" (настройка угла поворота рулевого колеса).

        Tip:

        Чтобы выбрать недоступный для выбора элемент, нажмите на его изображение и удерживайте не менее 2 с.

      4. E286093

        Выберите "Next" (далее) на экране "Car Signal Check" (проверка сигналов автомобиля), чтобы открыть экран "Steering Angle Setting" (настройка угла поворота рулевого колеса).

        Tip:

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK" (красный), при выборе "Next" система не перейдет к экрану "Steering Angle Setting" (настройка угла поворота рулевого колеса).

        • Если для каких-либо параметров на экране "Car Signal Check" отображается "CHK", выполните проверки с помощью экрана "Car Signal Check".

          Нажмите здесьClick here

    3. E286094

      Установка угла поворота рулевого колеса

      1. Убедитесь, что рулевое колесо отцентровано (приблизительно +/-5 градусов или менее), и выберите "STEERING CENTER MEMORIZE" (Сохранить центральное положение рулевого колеса).

        Tip:

        В случае снятия и установки задней телекамеры не требуется, выполните настройку угла поворота рулевого колеса.

      2. После запоминания центрального положения рулевого колеса поверните рулевое колесо до упора влево, а затем до упора вправо.

        Tip:

        Также допустимо повернуть рулевое колесо сначала до упора вправо.

      3. Выберите "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса), чтобы сохранить настройку угла поворота рулевого колеса и перейти на экран "Mode Setting".

        Tip:

        • При выборе "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса) подается звуковой сигнал, подтверждающий сохранение параметров настройки угла поворота рулевого колеса.

        • Настройка не сохранится, если не выбрать "MAX STEERING ANGLE MEMORIZE".

        • После выбора "Back" появляется экран "Car Signal Check" (проверка сигналов), и установленные параметры не сохраняются.

        • Если настройки угла поворота рулевого колеса не были отрегулированы, при выборе "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса) параметры регулировки сохранены не будут.

        • Даже если коды DTC не зарегистрированы, при выборе "MAX STEERING ANGLE MEMORIZE" (Сохранение максимального угла поворота рулевого колеса) параметры регулировки могут быть не сохранены, если неисправен датчик положения рулевого колеса.

        • Если выбор "MAX STEERING ANGLE MEMORIZE" (Сохранение максимального угла поворота рулевого колеса) не приводит к сохранению настройки после регулировки угла поворота рулевого колеса, замените датчик положения рулевого колеса.

          Нажмите здесьClick hereClick here

    4. Закончите режим диагностики.

    5. Проверьте настройку угла поворота рулевого колеса.

      Tip:

      Если угол поворота рулевого колеса был отрегулирован, после выхода из режима диагностики проверьте настройку угла поворота рулевого колеса на экране системы помощи при парковке.

      1. Убедитесь, что расчетные линии курса на экране системы помощи при парковке перемещаются, пока рулевое колесо не будет повернуто до упора влево или вправо.

        Tip:

        Если прогнозируемая траектория движения прекращает движение до того, как рулевое колесо будет повернуто в крайнее левое или правое положение, параметры настройки угла поворота рулевого колеса не сохранены должным образом. В этом случае заново выполните операции "STEERING CENTER MEMORIZE" (сохранение центрального положения рулевого колеса) и "MAX STEERING ANGLE MEMORIZE" (сохранение максимального угла поворота рулевого колеса).
