ФАРА В СБОРЕ (для моделей с трехлучевыми фарами) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Во избежание попадания посторонних частиц и налипания на деталях фары в сборе старайтесь работать с деталями в закрытом помещении.

  • Повторное использование деталей, способность крепления которых снижается в результате повреждения резьбы, запрещено.

  • При установке деталей следите за тем, чтобы жгут проводов не был пережат или натянут.

  • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЛЕВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

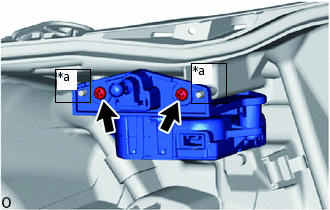

    1. E376166C01

      *a

      Направляющая

      Совместите 2 направляющих, чтобы установить левый электродвигатель системы управления уровнем фар.

    2. Заверните 2 винта.

    3. Подсоедините разъем.

  2. УСТАНОВИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Note:

    • Во время выполнения данной процедуры необходимо принять меры по защите от статического разряда.

    • Используйте SST для защиты от статического электричества (комплект настольных антистатических ковриков) и соблюдайте все меры предосторожности, чтобы предотвратить повреждение системы электростатическим разрядом.

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Не прикасайтесь к блоку левой фары в сборе голыми руками.

    • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

    • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

    • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

    09890-47010

    09891-04010

    09891-04020

    09891-04030

    09891-04040

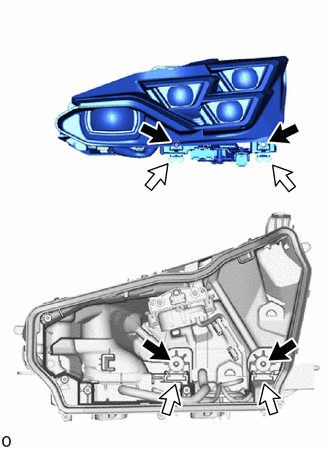

    1. E381405

      Установите винты регулировки оптической оси по вертикали и по горизонтали обеих направляющих для блока левой фары.

      Tip:

      Совместите и установите их в соответствии с белыми и черными стрелками, показанными на рисунке.

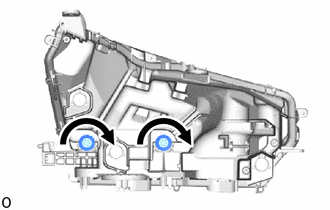

    2. E376164

      Удерживая блок левой фары одной рукой так, чтобы он не выпал, затяните горизонтальный и вертикальный направляющие винты на 10 оборотов.

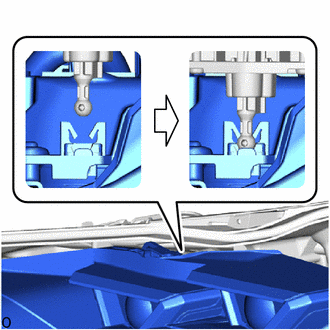

    3. E381406

      Нажмите на блок левой фары, чтобы подсоединить левый электродвигатель системы управления уровнем фар.

    4. E376162C01

      *A

      для моделей с системой адаптивного включения дальнего света

      Подсоедините все разъемы.

    5. для моделей без адаптивной системы включения дальнего света:

      1. Установите печатную плату, закрепив ее 2 винтами.

      2. Подсоедините разъем.

      3. Закрепите держатель фары 3 винтами.

    6. E376164

      Затяните горизонтальный и вертикальный направляющий винт до тех пор, пока выступание и втягивание не будут равняться записанным.

  3. УСТАНОВИТЕ ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ (для моделей с системой адаптивного включения дальнего света)

    Нажмите здесьClick here

  4. УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

    Note:

    • Прокладка рассеивателя фары не подлежит повторному использованию.

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.

    • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

    • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

    • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

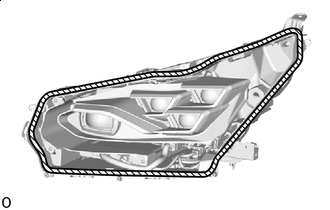

    1. E376127C01
      V100155

      Область для очистки

      Очистите установочную канавку прокладки рассеивателя фары.

    2. Подготовьте 2 отвертки, оберните концы каждой отвертки отслаивающейся бумагой и закрепите отслаивающуюся бумагу лентой.

      Tip:

      Используйте отслаивающуюся бумагу, которая поставляется с прокладкой рассеивателя фары.

    3. E318045

      Ножницами отрежьте конец прокладки рассеивателя фары под углом 90°.

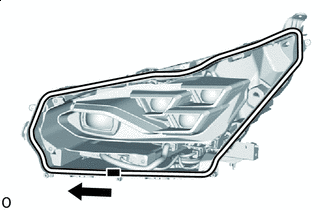

    4. E376129C01
      V100143

      Начальная точка

      Начиная с положения, показанного на рисунке, установите прокладку рассеивателя фары в прямую канавку по часовой стрелке, пока оно не достигнет угловой канавки.

      Tip:

      Не прилагая усилий и не натягивая, вставьте прокладку.

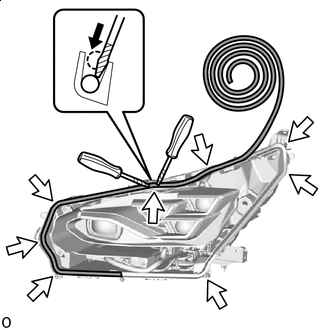

    5. E376131C01
      V100136

      Угловая канавка
      V100144

      Прокладка рассеивателя фары
      V100155

      Отслаивающаяся бумага

      Вставьте прокладку рассеивателя фары в угловую канавку и с помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку в канавку до упора.

      Note:

      • Не прилагая усилий и не натягивая, вставьте прокладку.

      • Если прокладка рассеивателя фары была установлена с натяжением, прокладку выдавит в угловой канавке.

    6. Повторите действия в следующем порядке по кругу, приближаясь к начальной точке.

      1. Установите прокладку рассеивателя фары в прямую канавку.

      2. Вдавите до упора в канавке.

      3. Установите в угловую канавку.

      4. Вдавите до упора в канавке.

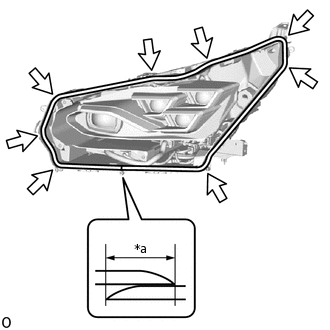

    7. E376133C01

      *a

      20 мм (0,79 дюйма)
      V100136

      Угловая канавка

      С помощью ножниц обрежьте прокладку рассеивателя фары под углом 45° в начальной точке, чтобы обеспечить наложение прокладки на начальный конец на расстоянии 20 мм (0,79 дюйма), и закрепите прокладку.

    8. Проверьте правильность установки прокладки рассеивателя фары.

      OK

      Прокладка не выдавлена и не выступает.

      В месте наложения прокладки зазор отсутствует.

      Note:

      Внимательно проверьте углы, поскольку прокладка легко выдавливается в этих участках.

  5. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ФАРЫ

    Note:

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Не прикасайтесь к рассеивателю левой фары голыми руками.

    • Слегка протрите загрязненные места мягкой тканью.

    • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

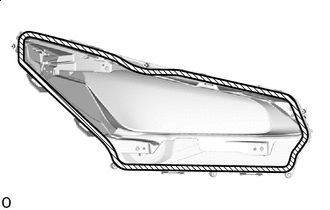

    1. E376135C01
      V100155

      Область для очистки

      Очистите контактную поверхность прокладки рассеивателя фары.

    2. Введите в зацепление захват базовой точки, чтобы закрепить рассеиватель левой фары.

      Tip:

      Установите рассеиватель левой фары, начиная с начальной установочной точки, показанной на рисунке.

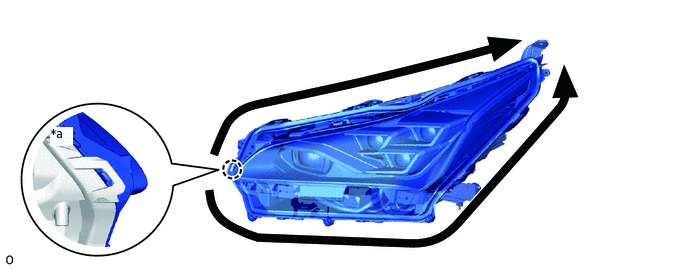

      E376153C01

      *a

      Захват базовой точки

      -

      -
    3. E317610C01
      V100144

      Прокладка рассеивателя фары
      V100146

      Корпус фары
      V100155

      Рассеиватель левой фары

      Убедитесь, что рассеиватель левой фары в сборе располагается по всему периметру над средней частью прокладки рассеивателя фары.

    4. Введите в зацепление оставшийся захват, чтобы установить рассеиватель левой фары.

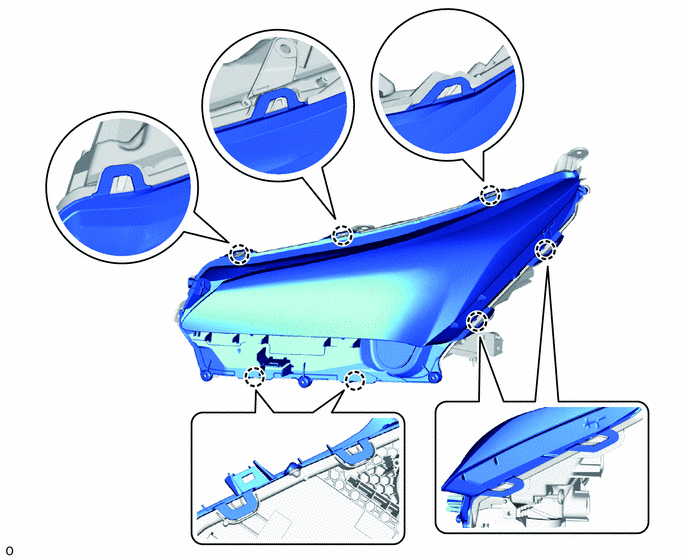

      E377156

    5. Вверните 3 винта.

    6. Вверните 3 винта "TORX" с помощью отвертки для винтов "TORX" T20H.

      E376151C01

      *A

      Поверхность левой фары в сборе

      *B

      Левая фара в сборе с обратной стороны

      *a

      Винт "TORX"

      -

      -

    7. Проверьте состояние прокладки рассеивателя фары.

      OK

      Прокладка контактирует с рассеивателем левой фары и не выступает.

  6. УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ

    Нажмите здесьClick here

  7. УСТАНОВИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьClick here
