ДАТЧИК ТЕМПЕРАТУРЫ МОТОРНОГО МАСЛА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ МОТОРНОГО МАСЛА

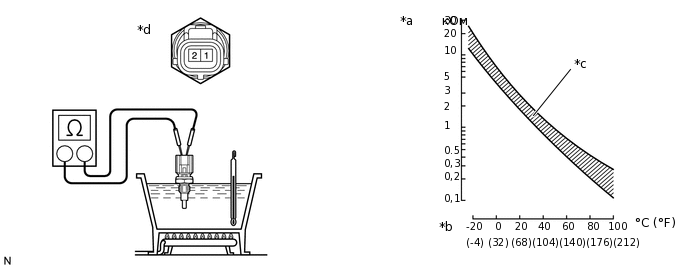

    A224572E09
    Table 1. Обозначения на рисунке

    *a

    Сопротивление

    *b

    Температура

    *c

    Допустимо

    *d

    Устройство с неподсоединенным жгутом проводов

    (датчик температуры моторного масла)

    1. Опустите часть датчика в воду и нагрейте ее.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      1 - 2

      Примерно 20°C (68°F)

      2,25 - 2,65 кОм

      Примерно 80°C (176°F)

      0,305 - 0,331 кОм
      Note:

      Удерживая датчик температуры моторного масла в воде, следите, чтобы вода не попала на контакты. После проверки вытрите датчик температуры моторного масла насухо.

      Если результат не соответствует заданному, замените датчик температуры моторного масла.
