АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) Цепь микрофона между микрофоном и радиоприемником

ОПИСАНИЕ

Сигнал от микрофона телефона в сборе передается в радиоприемник с дисплеем в сборе. При этом радиоприемник с дисплеем в сборе подает питание в микрофон телефона в сборе.

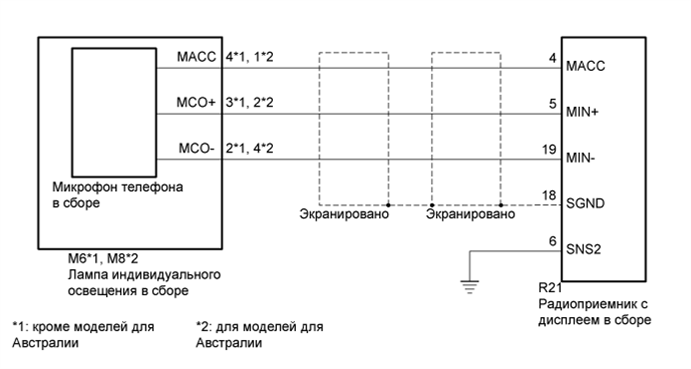

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ (ПРОВЕРКА РАБОТЫ)




   1.

      Войдите в экран "Microphone Check" (проверка микрофона). [см. "Проверка микрофона и распознавания голоса" в разделе "Проверка работы" (см. стр. Click here)]

   2. Говоря в микрофон, убедитесь в том, что индикатор входного уровня микрофона изменяется в соответствии с поступающим голосом.

   3. Нажмите на переключатель записи и запишите голосовую информацию.

      Tech Tips




      • Выберите переключатель записи, когда электродвигатель вентилятора системы кондиционирования выключен. Если выходной дефлектор системы кондиционирования направлен на микрофон, может записываться шум.

      • Голос может записываться в течение 5 с.

   4. Для моделей с функцией записи:

      Убедитесь в том, что индикатор записи остается включенным во время записи, и записанный голос воспроизводится нормально, без шумов и искажений.

      OK
      Все результаты проверки в норме.




   NG

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ) Click here

   OK

   ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)




   1. Отсоедините разъем R21 радиоприемника с дисплеем в сборе.

   2. Отсоедините разъем M6*1 или M8*2 лампы индивидуального освещения в сборе.




      • *1: За исключением моделей для Австралии

      • *2: для моделей для Австралии

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей для Австралии
      Подключение диагностического прибора Условие Заданные условия R21-4 (MACC) - M8-1 (MACC) Всегда Менее 1 Ом R21-5 (MIN+) - M8-2 (MCO+) R21-19 (MIN-) - M8-4 (MCO-) R21-6 (SNS2) - масса R21-4 (MACC) - масса Всегда 10 кОм или более R21-5 (MIN+) - масса R21-19 (MIN-) - масса R21-18 (SGND) - масса
      За исключением моделей для Австралии
      Подключение диагностического прибора Условие Заданные условия R21-4 (MACC) - M6-4 (MACC) Всегда Менее 1 Ом R21-5 (MIN+) - M6-3 (MCO+) R21-19 (MIN-) - M6-2 (MCO-) R21-6 (SNS2) - масса R21-4 (MACC) - масса Всегда 10 кОм или более R21-5 (MIN+) - масса R21-19 (MIN-) - масса R21-18 (SGND) - масса




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ



   1.

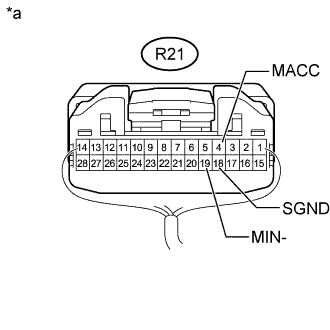

      Обозначения на рисунке

      *a	Устройство с подсоединенным жгутом проводов (Радиоприемник с дисплеем в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия R21-18 (SGND) - масса Всегда Менее 1 Ом R21-19 (MIN-) - масса

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия R21-4 (MACC) - масса Замок зажигания в положении ACC 4-6 В




   NG

   ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

   OK

4. ПРОВЕРЬТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ




   1. Замените микрофон телефона в сборе заведомо исправным (см. стр. Click here).

   2. Убедитесь в исчезновении неисправности.

      OK
      Неисправность пропала.




   NG

   ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ Click here

   OK

   КОНЕЦ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ НЕИСПРАВЕН)
