СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ


  1. КОНСТРУКЦИЯ


    1. Датчик положения селектора передач монтируется внутри напольного механизма переключения передач в сборе и обеспечивает распознавание положения режима M и передачу соответствующего сигнала в ECM. ECM включает индикатор положения M селектора передач на щитке приборов, передавая сигнал по шине CAN.

    2. Датчик положения селектора передач определяет, находится ли рычаг переключения передач в положении D или M, регистрирует перемещение рычага переключения передач в положение "+" (повышение передачи) или "-" (понижение передачи), когда выбран режим M, и передает сигналы в ECM. При этом ECM отображает выбранную передачу на щитке приборов, передавая сигнал по шине CAN.

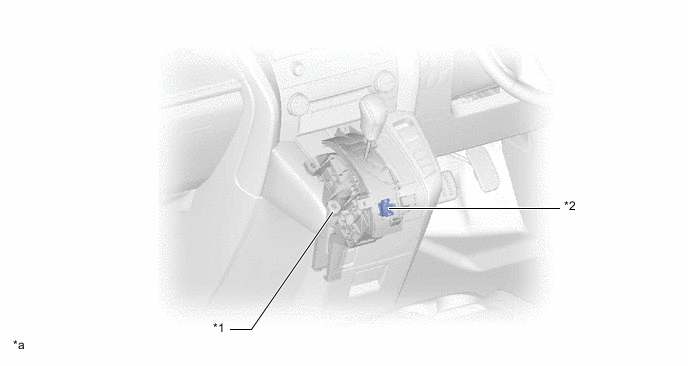

      B006K52C02
      *1 Напольный механизм переключения передач в сборе *2 Датчик положения селектора передач
      *a Этот рисунок приведен только для иллюстрации. - -
