ФАРА В СБОРЕ (для моделей с трехлучевыми фарами) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

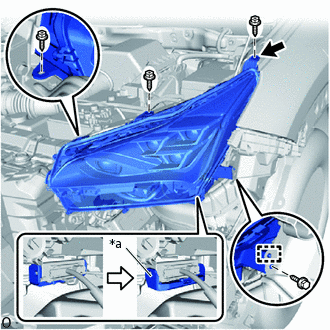

    1. E376105C01

      *a

      Рычаг замка разъема
      V100135

      Подсоедините место посадки винта.

      Подсоедините разъем и зафиксируйте рычаг замка разъема.

    2. Введите в зацепление направляющую, чтобы закрепить левую фару в сборе.

    3. Подсоедините седло винта в месте, показанном на рисунке черной стрелкой, и установите левую фару в сборе на место.

    4. Вверните болт и 3 винта.

      Для болта

      5,4 Н*м

      55 кгс*см

      48 фунт-сила-дюймов

  2. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Кроме моделей в спортивной комплектации:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей в спортивной комплектации:

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ (при замене левой фары в сборе или ЭБУ управления левой фарой в сборе)

    Note:

    • Если производились какие-либо работы, приведенные в таблице ниже, необходимо выполнить регистрацию информации об автомобиле и инициализацию ЭБУ управления левой фарой в сборе.

      Нажмите здесьЩелкните по следующей ссылке

      Выполненная работа или состояние системы

      Необходимые процедуры

      Замена ЭБУ управления левой фарой в сборе

      Регистрация идентификационной информации автомобиля для ЭБУ левой фары

      Инициализация ЭБУ управления левой фарой в сборе

      Замена левой фары в сборе

      Регистрация идентификационной информации автомобиля для ЭБУ левой фары

      Инициализация ЭБУ управления левой фарой в сборе

    • ЭБУ управления левой фарой в сборе не будет работать без регистрации информации об автомобиле.

    • После замены ЭБУ управления левой фарой в сборе необходимо выполнить регистрацию информации об автомобиле, а затем инициализацию.

    • Даже если ЭБУ управления правой фарой в сборе заменяется новым, регистрацию информации об автомобиле и инициализацию выполнять не обязательно.

    • Регистрацию информации об автомобиле необходимо выполнять, когда бортовой ЭБУ сети мультиплексной связи (главный ЭБУ кузова) и ЭБУ гибридной системы подключены по шине CAN.

  4. ОТРЕГУЛИРУЙТЕ ОРИЕНТАЦИЮ ПЕРЕДНИХ ФАР

    Нажмите здесьЩелкните по следующей ссылке
