CONTINUOUSLY VARIABLE TRANSAXLE SYSTEM(for 8NR-FTS) PARTS LOCATION

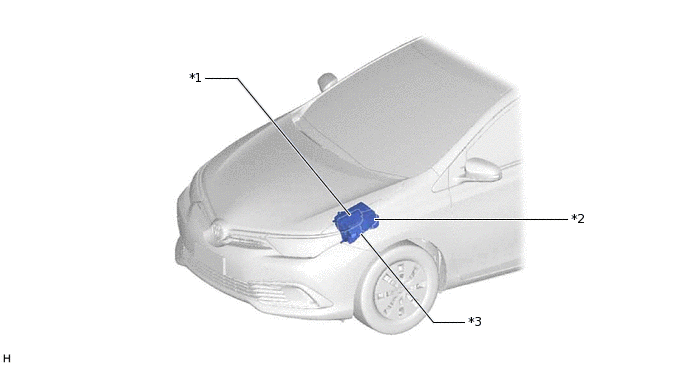

ILLUSTRATION
*1 |
ECM |
*2 |
BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*3 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ETCS FUSE - EFI-MAIN NO. 2 FUSE |
- |
- |

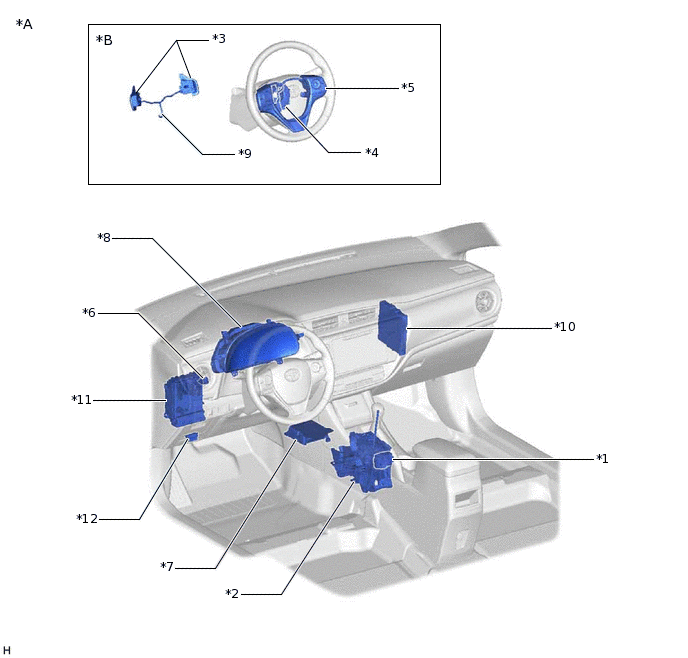

ILLUSTRATION
*A |
for LHD |
*B |
w/ Shift Paddle Switch |
*1 |
COMBINATION SWITCH ASSEMBLY - SPORT SWITCH |
*2 |
SHIFT LOCK CONTROL UNIT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
*3 |
TRANSMISSION SHIFT SWITCH ASSEMBLY - SHIFT PADDLE SWITCH |
*4 |
SPIRAL CABLE SUB-ASSEMBLY |
*5 |
STEERING PAD SWITCH ASSEMBLY |
*6 |
STOP LIGHT SWITCH ASSEMBLY |
*7 |
AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*8 |
COMBINATION METER ASSEMBLY - SHIFT POSITION INDICATOR - MALFUNCTION INDICATOR LAMP (MIL) |
*9 |
NO. 1 SWITCH WIRE |
*10 |
ENGINE STOP AND START ECU |
*11 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 2 FUSE - ECU-IG NO. 3 FUSE - STOP FUSE |
*12 |
DLC3 |

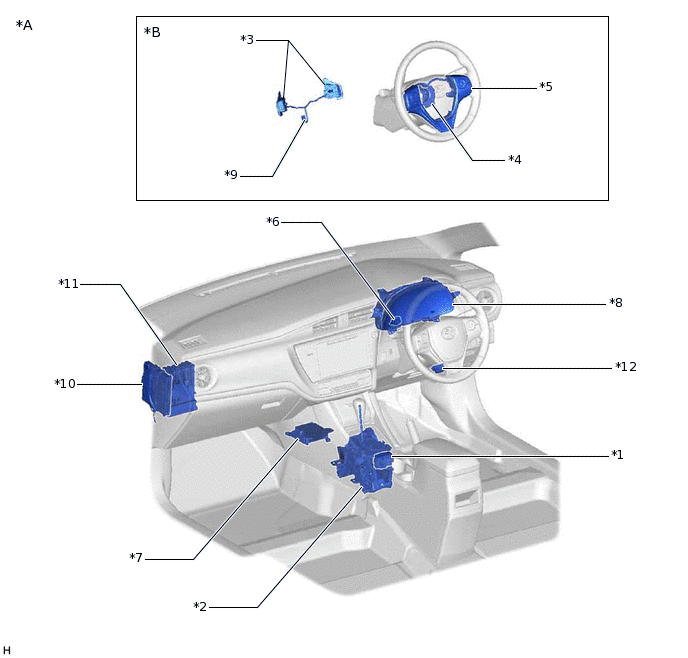

ILLUSTRATION
*A |
for RHD |
*B |
w/ Shift Paddle Switch |
*1 |
COMBINATION SWITCH ASSEMBLY - SPORT SWITCH |
*2 |
SHIFT LOCK CONTROL UNIT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
*3 |
TRANSMISSION SHIFT SWITCH ASSEMBLY - SHIFT PADDLE SWITCH |
*4 |
SPIRAL CABLE SUB-ASSEMBLY |
*5 |
STEERING PAD SWITCH ASSEMBLY |
*6 |
STOP LIGHT SWITCH ASSEMBLY |
*7 |
AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*8 |
COMBINATION METER ASSEMBLY - SHIFT POSITION INDICATOR - MALFUNCTION INDICATOR LAMP (MIL) |
*9 |
NO. 1 SWITCH WIRE |
*10 |
ENGINE STOP AND START ECU |
*11 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 2 FUSE - ECU-IG NO. 3 FUSE - STOP FUSE |
*12 |
DLC3 |

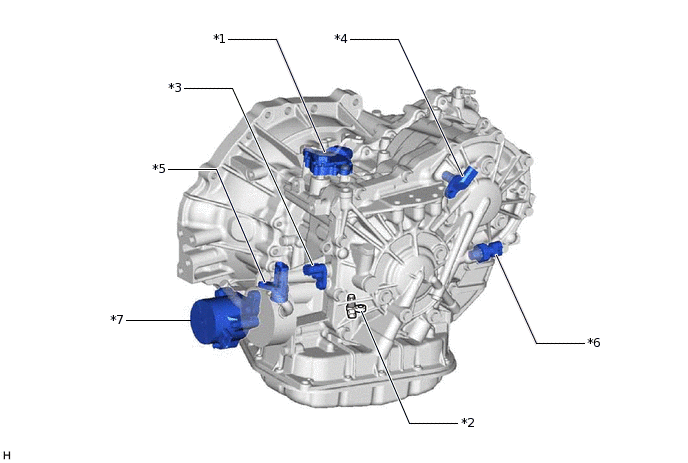

ILLUSTRATION
*1 |
PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
*2 |
TRANSMISSION REVOLUTION SENSOR (NT) |
*3 |
TRANSMISSION REVOLUTION SENSOR (NIN) |
*4 |
TRANSMISSION REVOLUTION SENSOR (NOUT) |
*5 |
TRANSMISSION WIRE |
*6 |
OIL PRESSURE SENSOR |
*7 |
OIL PUMP WITH MOTOR ASSEMBLY |
- |
- |

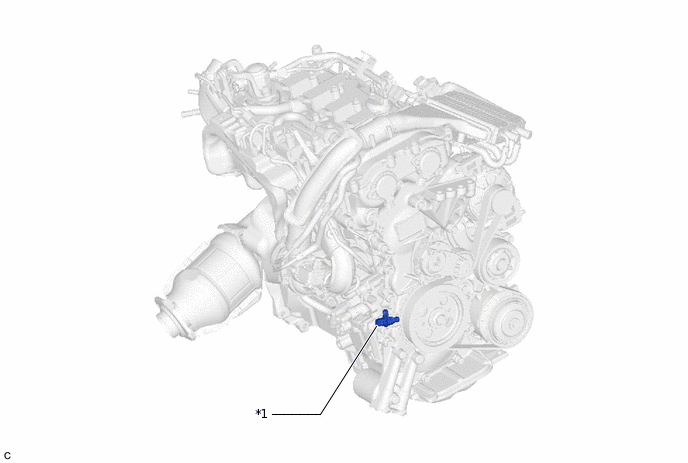

ILLUSTRATION
*1 |
CRANKSHAFT POSITION SENSOR |
- |
- |
