ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

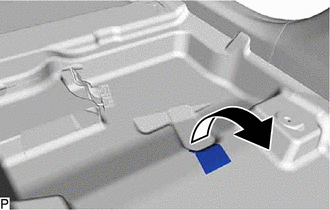

    1. E374882

      Заверните переднее напольное покрытие и передний коврик, как показано на рисунке.

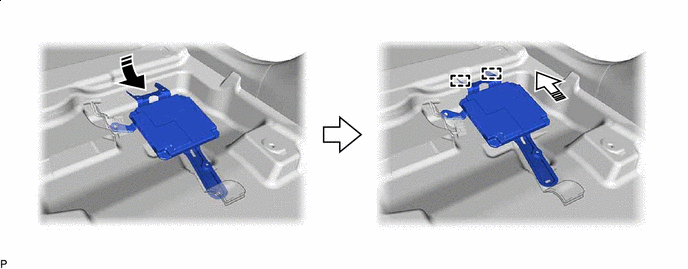

    2. Закрепите 2 направляющие и временно установите контроллер телекамеры, как показано на рисунке.

      E374884C01
      V113147

      Направление установки (1)

      		 V113148

      Направление установки (2)

    3. Установите контроллер телекамеры и закрепите его болтом.

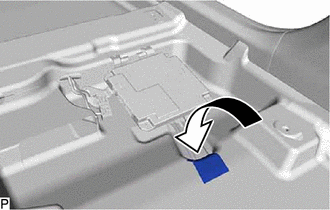

    4. E374881

      Установите переднее напольное покрытие и передний коврик в исходное положение, как показано на рисунке.

    5. Введите в зацепление зажим.

    6. Подсоедините все разъемы.

  2. УСТАНОВИТЕ КРЫШКУ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

    1. Установите крышку ЭБУ системы помощи при парковке и закрепите его 3 фиксаторами.

  3. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылке

  4. ВЫПОЛНИТЕ КАЛИБРОВКУ

    Нажмите здесьЩелкните по следующей ссылке
