КАТУШКА ЗАЖИГАНИЯ И СВЕЧА ЗАЖИГАНИЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

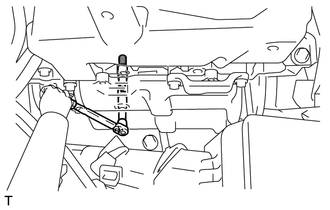

1. УСТАНОВИТЕ СВЕЧУ ЗАЖИГАНИЯ (для ряда 1)

   1.

      Установите 2 свечи зажигания на головку блока цилиндров в сборе.

      17 Н*м

      173 кгс*см

      13 фунт-сила-футов

      Note:

      Если деталь ронялась или подвергалась сильному удару, замените ее.

2. УСТАНОВИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ (для ряда 1)

   1. Закрепите 2 катушки зажигания на крышке головки блока цилиндров с помощью 2 болтов.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

      Note:

      Если деталь ронялась или подвергалась сильному удару, замените ее.

   2. Подсоедините 2 разъема катушки зажигания к катушке зажигания.



      Note:

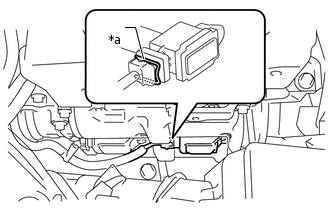

      Если используется пружина на разъем и убедитесь, что пружина находится багажного отделения в ее исходное положение, как показано на рисунке.

      *a

      Пружина

3. УСТАНОВИТЕ ЭЛЕКТРОННЫЙ БЛОК ПРИВОДА ФОРСУНОК

   Click here

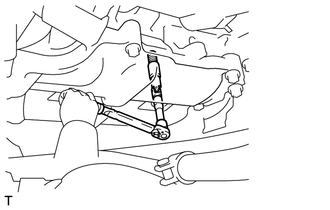

4. УСТАНОВИТЕ СВЕЧУ ЗАЖИГАНИЯ (для ряда 2)

   1.

      Установите 2 свечи зажигания на головку блока цилиндров в сборе.

      17 Н*м

      173 кгс*см

      13 фунт-сила-футов

      Note:

      Если деталь ронялась или подвергалась сильному удару, замените ее.

5. УСТАНОВИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ (для ряда 2)

   1. Закрепите 2 катушки зажигания на крышке головки блока цилиндров с помощью 2 болтов.

      8,5 Н*м

      87 кгс*см

      75 фунт-сила-дюймов

      Note:

      Если деталь ронялась или подвергалась сильному удару, замените ее.

   2. Подсоедините 2 разъема катушки зажигания к катушке зажигания.



      Note:

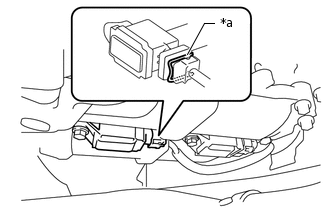

      Если используется пружина на разъем и убедитесь, что пружина находится багажного отделения в ее исходное положение, как показано на рисунке.

      *a

      Пружина

6. УСТАНОВИТЕ КРЫШКУ ФОРСУНКИ (для ряда 2)

   1. Установите крышку форсунки, зафиксировав ее 2 болтами.

      19 Н*м

      194 кгс*см

      14 фунт-сила-футов

   2. Присоедините зажим и закрепите топливные шланги.

7. СНИМИТЕ SST

   1. Подвесьте двигатель с помощью устройства для подъема двигателя и миникрана.

   2.

      Снимите SST.

      09250-53010

   3.

      Заверните 2 гайки.

   4. Снимите веревку, которая крепит приемную трубу в сборе к поперечине передней подвески.

8. СНИМИТЕ КРЮК ДЛЯ ВЫВЕШИВАНИЯ ДВИГАТЕЛЯ

   Click hereClick here

9. УСТАНОВИТЕ ВЫПУКСНОЙ КОЛЛЕКТОР

   (см.Click hereстр.)

10. УСТАНОВИТЕ КРОНШТЕЙН ГИБКОГО ШЛАНГА СЦЕПЛЕНИЯ (для моделей с правосторонним рулевым управлением и механической трансмиссией)

    1. Установите кронштейн гибкого шланга сцепления и закрепите его болтом.

       7,5 Н*м

       76 кгс*см

       66 фунт-сила-дюймов

    2. Подсоедините гибкий шланг сцепления с помощью фиксатора.

11. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

    1. Подсоедините жгут электропроводки двигателя с помощью болта крепления кронштейна зажима жгута электропроводки двигателя и 3 зажимов.

       11 Н*м

       112 кгс*см

       8 фунт-сила-футов

    2. Закрепите жгут электропроводки двигателя 4 хомутами.

12. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

    Click here

13. УСТАНОВИТЕ ЛЕВУЮ ВЕРХНЮЮ СКОБУ МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ

    Click here

14. УСТАНОВИТЕ ПРАВУЮ ВЕРХНЮЮ СКОБУ МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ В СБОРЕ

    Click here

15. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    (см.Click hereстр.)
