ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

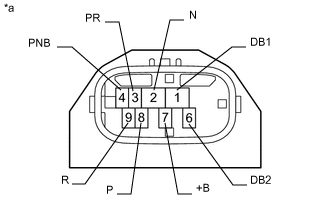

    1. C321302C01

      *a

      Устройство с отсоединенным жгутом проводов

      (Датчик положения рычага переключения передач)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      7 (+B) - 3 (PR)

      Рычаг переключения передач в положении Р

      Менее 1 Ом

      7 (+B) - 4 (PNB)

      Менее 1 Ом

      7 (+B) - 8 (P)

      Менее 1 Ом

      7 (+B) - 1 (DB1), 2 (N), 6 (DB2) или 9 (R)

      Рычаг переключения передач в положении Р

      10 кОм или более

      7 (+B) - 3 (PR)

      Рычаг переключения передач в положении R

      Менее 1 Ом

      7 (+B) - 9 (R)

      Менее 1 Ом

      7 (+B) - 1 (DB1), 2 (N), 4 (PNB), 6 (DB2) или 8 (P)

      Рычаг переключения передач в положении R

      10 кОм или более

      7 (+B) - 2 (N)

      Рычаг переключения передач в положении N

      Менее 1 Ом

      7 (+B) - 4 (PNB)

      Менее 1 Ом

      7 (+B) - 1 (DB1), 3 (PR), 6 (DB2), 8 (P) или 9 (R)

      Рычаг переключения передач в положении N

      10 кОм или более

      7 (+B) - 1 (DB1)

      Рычаг переключения передач в положении D или S

      Менее 1 Ом

      7 (+B) - 6 (DB2)

      Менее 1 Ом

      7 (+B) - 2 (N), 3 (PR), 4 (PNB), 8 (P) или 9 (R)

      Рычаг переключения передач в положении D или S

      10 кОм или более
      Tip:

      На разъеме датчика положения рычага переключения передач (со стороны датчика положения рычага переключения передач) нет контакта 5.

      Если результат не соответствует требованиям, замените датчик положения рычага переключения передач.
