ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ПОДДОН ЧЕХЛА ЗАПАСНОГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ КРЫШКУ ЗАЩЕЛКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Нажмите здесьЩелкните по следующей ссылке

  6. СНИМИТЕ ПРАВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для правой стороны)

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для левой стороны)

    Нажмите здесьЩелкните по следующей ссылке

  8. СНИМИТЕ КОЛПАК ЗАДНЕГО БЛОКА ФОНАРЕЙ

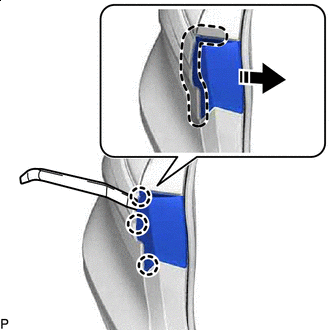

    1. E364989C01
      V113146

      Вставьте съемник молдингов здесь
      V113147

      Направление разъединения

      С помощью съемника молдингов отцепите 3 захвата, как показано на рисунке.

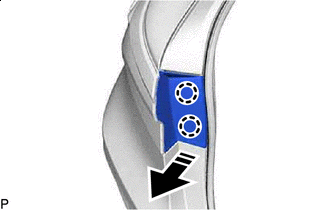

    2. E364991C01
      V113147

      Направление снятия

      Расцепите 2 захвата, чтобы снять крышку заднего блока фонарей, как показано на рисунке.

  9. СНИМИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

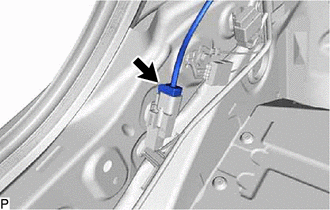

    1. E364988

      Отсоедините разъем.

    2. E364993C01
      V100155

      Защитная клейкая лента

      Наклейте защитную клейкую ленту на задний блок фонарей в сборе, как показано на рисунке.

    3. E364994

      Выверните 2 винта.

    4. E364995C01

      *a

      Колпачок

      *b

      Направляющая
      V113147

      Направление разъединения

      Потяните задний блок фонарей в сборе по направлению к задней части автомобиля, как показано на рисунке, чтобы расцепить штифт и 3 направляющие и отсоединить задний блок фонарей в сборе.

      Note:

      Чтобы не допустить выпадения заднего блока фонарей в сборе при расцеплении штифта и направляющих, слегка придерживайте его.

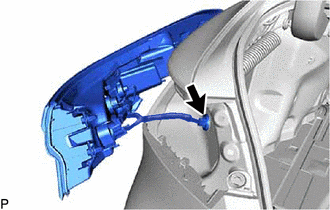

    5. E371299

      Освободите уплотнительную шайбу и снимите задний блок фонарей в сборе.
