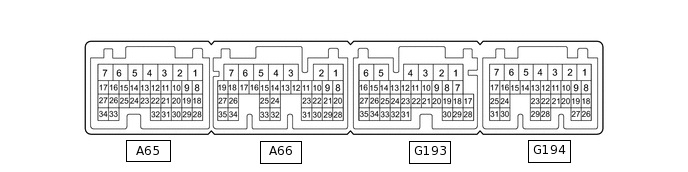

CRUISE CONTROL SYSTEM TERMINALS OF ECU
CHECK HYBRID VEHICLE CONTROL ECU
Terminal No. (Symbol)
Wiring Color
Terminal Description
Condition
Specified Condition
A65-15 (STP) - G193-6 (E1)
L - BR
Stop light signal
Brake pedal depressed
11 to 14 V
Brake pedal released
0 to 1.5 V
G193-28 (CCS) - G193-6 (E1)
SB - BR
Cruise control main switch circuit
Cruise control main switch off
1 MΩ or higher
Cruise control main switch on
Below 2.5 Ω
+RES switch on
236 to 244 Ω
-SET switch on
618 to 642 Ω
CANCEL switch on
1510 to 1570 Ω
A66-14 (DB2) - G193-6 (E1)
Y - BR
Shift lever position signal
Power switch on (IG), shift lever in D or S
11 to 14 V
Power switch on (IG), shift lever not in D or S
0 to 1.5 V
A66-26 (DB1) - G193-6 (E1)
V - BR
Shift lever position signal
Power switch on (IG), shift lever in D or S
11 to 14 V
Power switch on (IG), shift lever not in D or S
0 to 1.5 V
A66-28 (ST1-) - G193-6 (E1)
GR - BR
Stop light signal
Power switch on (IG), brake pedal depressed
0 to 1.5 V
Power switch on (IG), brake pedal released
11 to 14 V
G193-6 (E1) - Body ground
BR - Body ground
Ground
Always
Below 1 Ω
G194-1 (M) - G193-6 (E1)
L - BR
S shift position switch signal
Power switch on (IG), shift lever in S
11 to 14 V
Power switch on (IG), shift lever is not in S
Below 1 V
G194-8 (SFTD) - G193-6 (E1)
SB - BR
Downshift switch signal
Power switch on (IG), shift lever in S
11 to 14 V
Power switch on (IG), shift lever in (-)
0 to 1.5 V
G194-9 (SFTU) - G193-6 (E1)
V - BR
Upshift switch signal
Power switch on (IG), shift lever in S
11 to 14 V
Power switch on (IG), shift lever in (+)
0 to 1.5 V
