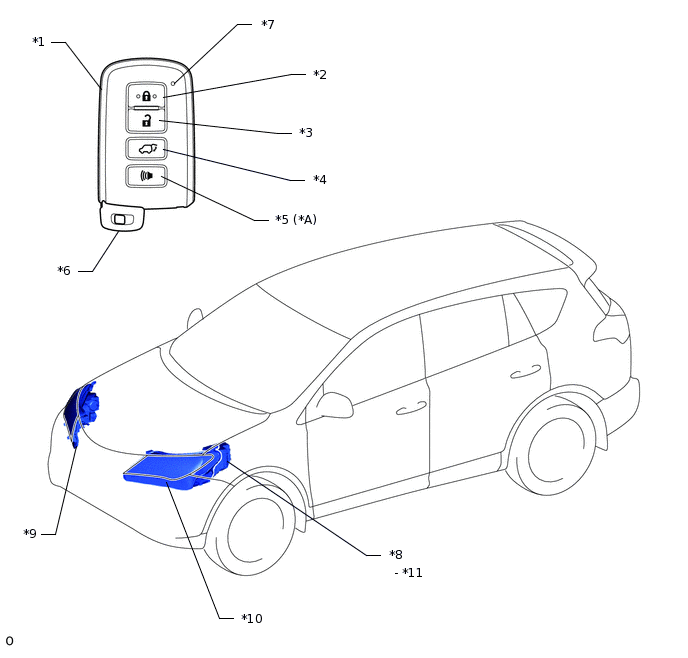

WIRELESS DOOR LOCK CONTROL SYSTEM PARTS LOCATION
ILLUSTRATION
*A |
w/ Panic Switch |
- |
- |
*1 |
ELECTRICAL KEY TRANSMITTER SUB-ASSEMBLY |
*2 |
LOCK SWITCH |
*3 |
UNLOCK SWITCH |
*4 |
BACK DOOR OPENER SWITCH |
*5 |
PANIC SWITCH |
*6 |
MECHANICAL KEY |
*7 |
LED |
*8 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*9 |
HEADLIGHT UNIT RH |
*10 |
HEADLIGHT UNIT LH |
*11 |
ECU-B NO.1 FUSE |
- |
- |

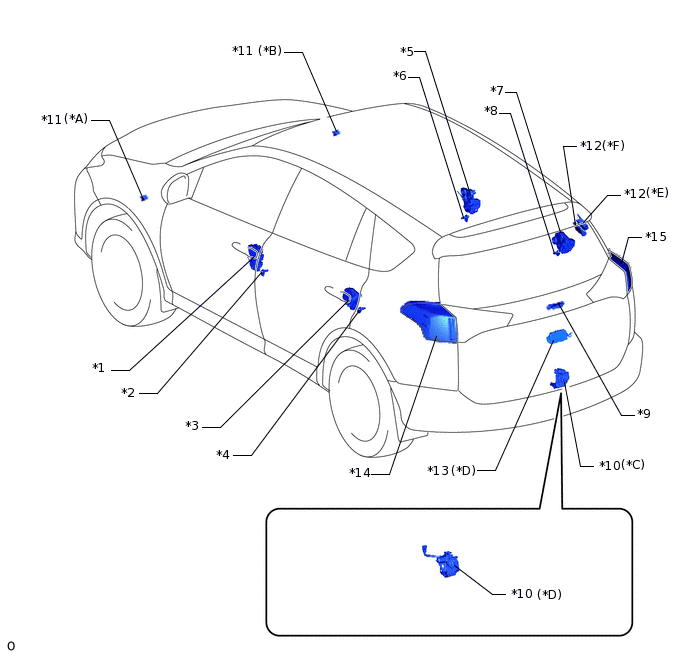

ILLUSTRATION
*A |
for LHD |
*B |
for RHD |
*C |
w/o Power Back Door System |
*D |
w/ Power Back Door System |
*E |
for 12 Pin Type |
*F |
except 12 Pin Type |
*1 |
FRONT DOOR LOCK ASSEMBLY LH |
*2 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*3 |
REAR DOOR LOCK ASSEMBLY LH |
*4 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*5 |
FRONT DOOR LOCK ASSEMBLY RH |
*6 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*7 |
REAR DOOR LOCK ASSEMBLY RH |
*8 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*9 |
BACK DOOR OPENER SWITCH ASSEMBLY |
*10 |
BACK DOOR LOCK ASSEMBLY |
*11 |
WIRELESS DOOR LOCK BUZZER |
*12 |
DOOR CONTROL RECEIVER |
*13 |
MULTIPLEX NETWORK DOOR ECU |
*14 |
REAR COMBINATION LIGHT LENS AND BODY LH |
*15 |
REAR COMBINATION LIGHT LENS AND BODY RH |
- |
- |

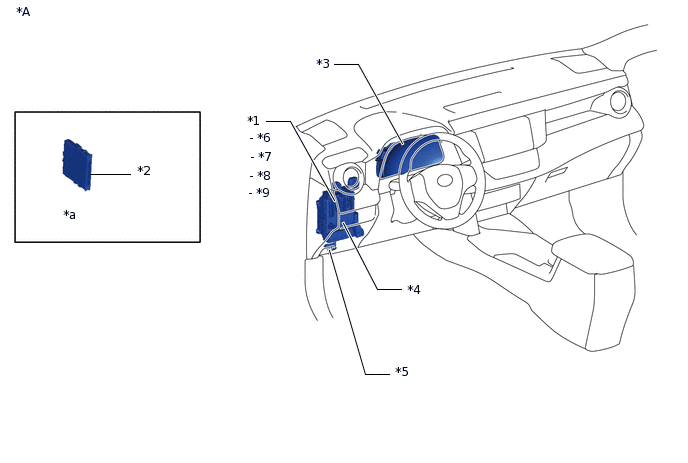

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*2 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*5 |
DLC3 |
*6 |
D/L BACK FUSE |
*7 |
D/L NO.2 FUSE |
*8 |
ECU-IG NO.1 FUSE |
*9 |
ECU-IG NO.2 FUSE |
- |
- |
*a |
Refer to the Service Bulletin for the installation position of the parts. |
- |
- |

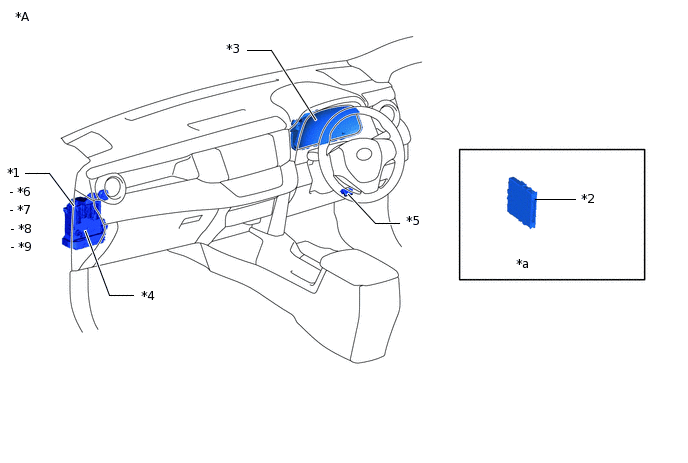

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*2 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
*3 |
COMBINATION METER ASSEMBLY |
*4 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*5 |
DLC3 |
*6 |
ECU-IG NO.1 FUSE |
*7 |
ECU-IG NO.2 FUSE |
*8 |
D/L NO.2 FUSE |
*9 |
D/L BACK FUSE |
- |
- |
*a |
Refer to the Service Bulletin for the installation position of the parts. |
- |
- |
