SFI SYSTEM(w/ Canister Pump Module) PARTS LOCATION

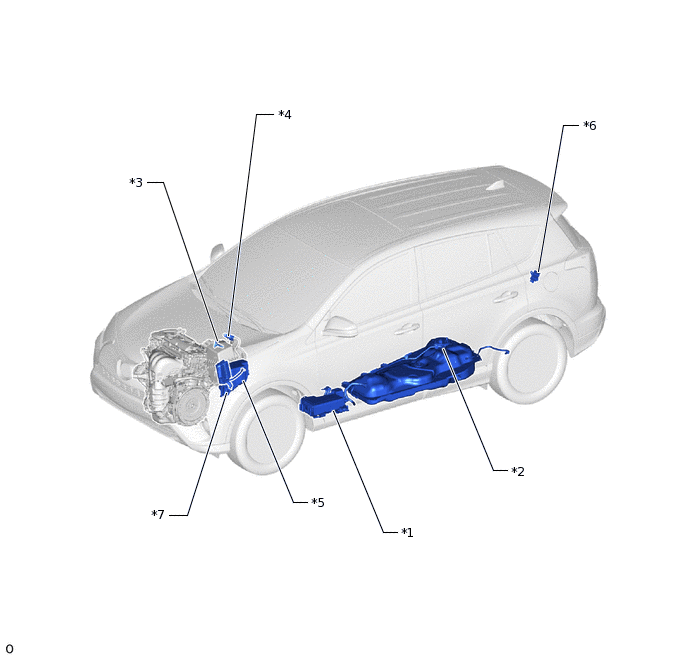

ILLUSTRATION
*1 |
CANISTER |
*2 |
FUEL PUMP |
*3 |
MASS AIR FLOW METER SUB-ASSEMBLY |
*4 |
PURGE VSV |
*5 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*6 |
FUEL PUMP CONTROL ECU ASSEMBLY |
*7 |
ECM |
- |
- |
ILLUSTRATION
*1 |
AIR FUEL RATIO SENSOR |
*2 |
ENGINE COOLANT TEMPERATURE SENSOR |
*3 |
IGNITION COIL ASSEMBLY |
*4 |
CAMSHAFT POSITION SENSOR |
ILLUSTRATION
*1 |
CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY |
*2 |
CRANKSHAFT POSITION SENSOR |
*3 |
EGR VALVE ASSEMBLY |
*4 |
FUEL INJECTOR ASSEMBLY |
*5 |
HEATED OXYGEN SENSOR |
*6 |
KNOCK CONTROL SENSOR |
*7 |
MANIFOLD ABSOLUTE PRESSURE SENSOR |
*8 |
THROTTLE BODY WITH MOTOR ASSEMBLY |

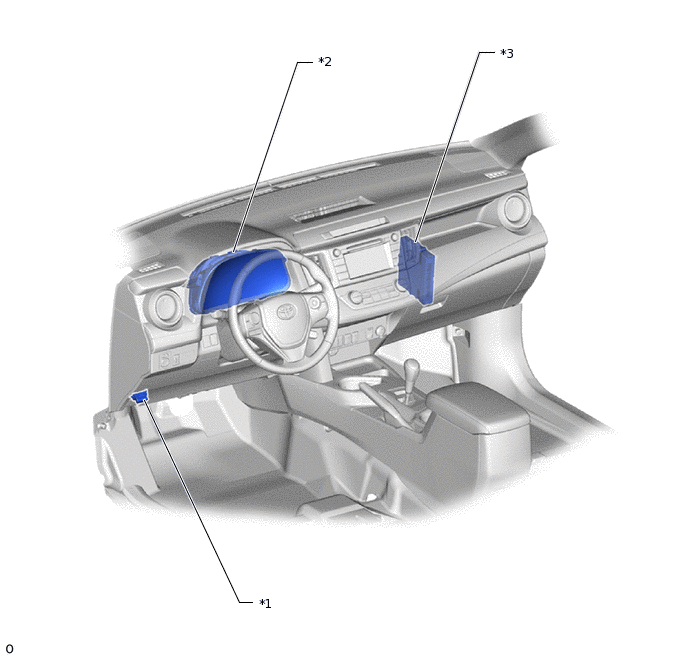

ILLUSTRATION
*1 |
DLC3 |
*2 |
COMBINATION METER ASSEMBLY |
*3 |
HYBRID VEHICLE CONTROL ECU |
- |
- |
