СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностические DTC :P0C3A-621,P0C3B-622,P0C3F-623 и P0C40-624

Код DTC Наименование DTC
P0C3A-621 Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"
P0C3B-622 Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"
P0C3F-623 Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"
P0C40-624 Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"

ОПИСАНИЕ

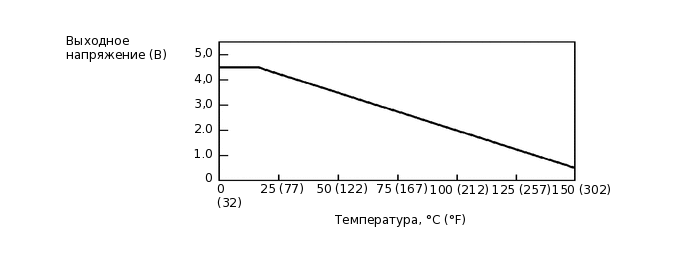

ЭБУ MG, установленный в преобразователе-инверторе в сборе, определяет температуру повышающего преобразователя с помощью датчика температуры в повышающем преобразователе. Выходное напряжение датчика температуры повышающего преобразователя изменяется в диапазоне 0,5-4,5 В в зависимости от температуры. Чем выше температура повышающего преобразователя, тем ниже выходное напряжение. И наоборот, чем ниже температура повышающего преобразователя, тем выше выходное напряжение. На основании сигналов от датчика температуры повышающего преобразователя ЭБУ MG регулирует нагрузку, чтобы не допустить перегрева. ЭБУ MG выявляет неисправности в датчике температуры повышающего преобразователя и его электропроводке.

A178019E10

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P0C3A-621

Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"

Обрыв или короткое замыкание на массу в сигнальной цепи датчика температуры повышающего преобразователя (верхнего)

(логика диагностирования за 1 поездки)

Преобразователь-инвертор в сборе

Загорается

Главная контрольная лампа аварийного состояния:

Загорается

P0C3B-622

Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"

Короткое замыкание на +B в сигнальной цепи датчика температуры повышающего преобразователя (верхнего)

(логика диагностирования за 1 поездку)

Преобразователь-инвертор в сборе

Загорается

Главная контрольная лампа аварийного состояния:

Загорается

P0C3F-623

Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"

Обрыв или короткое замыкание на массу в сигнальной цепи датчика температуры повышающего преобразователя (нижнего)

(логика диагностирования за 1 поездки)

Преобразователь-инвертор в сборе

Загорается

Главная контрольная лампа аварийного состояния:

Загорается

P0C40-624

Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"

Короткое замыкание на +B в сигнальной цепи датчика температуры повышающего преобразователя (нижнего)

(логика диагностирования за 1 поездку)

Преобразователь-инвертор в сборе

Загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P0C3A-621

DC/DC Cnv Temp (Upper)

P0C3B-622

P0C3F-623

DC/DC Cnv Temp (Lower)

P0C40-624

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

После ремонта удалите коды DTC и выполните описанные ниже действия, чтобы убедиться, что DTC не выводятся.

  1. Установите выключатель питания в состояние ON (ВКЛ) (IG) и подождите не менее 5 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАВЕРШЕНО
