ЗАДНИЙ ТОРМОЗ (для моделей с суппортом плавающего типа) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:
  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ВТУЛКУ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

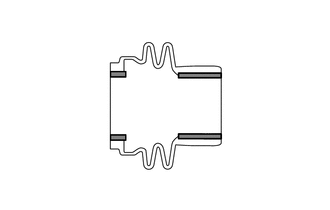

    1. C261030

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по внутренней стороне новой направляющей втулки цилиндра заднего дискового тормоза.

      Table 1. Обозначения на рисунке
      V100144

      Гликолевая консистентная смазка на основе литиевого мыла

      Tip:

      Нанесите не менее 0,3 г (0,01 унции) гликолевой консистентной смазки на основе литиевого мыла на направляющую втулку цилиндра каждого заднего дискового тормоза.

    2. Установите 2 направляющие втулки цилиндра заднего дискового тормоза на кронштейн опоры суппорта.

  2. УСТАНОВИТЕ ЗАДНИЙ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

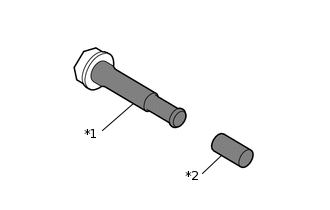

    1. C261031E02

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактную поверхность между новой втулкой и направляющим пальцем цилиндра заднего дискового тормоза.

      Table 2. Обозначения на рисунке

      *1

      Направляющий палец цилиндра заднего дискового тормоза

      *2

      Втулка

      V100144

      Гликолевая консистентная смазка на основе литиевого мыла

    2. Установите новую направляющую втулку цилиндра заднего дискового тормоза на направляющий палец цилиндра заднего дискового тормоза.

    3. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности направляющего пальца цилиндра заднего дискового тормоза и сопрягаемой детали.

    4. Установите направляющий палец цилиндра заднего дискового тормоза на кронштейн опоры суппорта.

  3. УСТАНОВИТЕ НАПРАВЛЯЮЩИЙ ПАЛЕЦ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

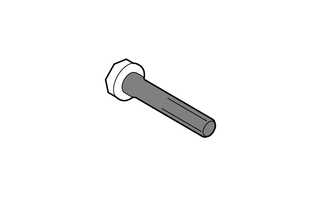

    1. C261032

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности направляющего пальца цилиндра заднего дискового тормоза и сопрягаемой детали.

      Table 3. Обозначения на рисунке
      V100144

      Гликолевая консистентная смазка на основе литиевого мыла

    2. Установите направляющий палец цилиндра заднего дискового тормоза на кронштейн опоры суппорта.

  4. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    1. Совместите метки, нанесенные при снятии, и установите задний диск на ступицу колеса.

      Tip:

      При установке нового заднего диска выбирайте положение, в котором биение заднего диска минимально.

  5. ОТРЕГУЛИРУЙТЕ СТОЯНОЧНЫЙ ТОРМОЗ

  6. УСТАНОВИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    1. Установите пробку регулировочного отверстия колодки стояночного тормоза на задний диск.

  7. УСТАНОВИТЕ КРОНШТЕЙН ОПОРЫ СУППОРТА

    1. Установите кронштейн опоры суппорта и закрепите 2 новыми болтами.

      Тип болта A

      66 Н*м

      673 кгс*см

      49 фунт-сила-футов

      Тип болта B

      110 Н*м

      1122 кгс*см

      81 фунт-сила-фут

      C398291C01
      Tip:

      Болты типа A и B можно различить по размерам болтов крепления.

      Тип болта

      Размер под ключ

      A

      14 мм (0,551 дюйма)

      B

      17 мм (0,669 дюйма)

      Table 4. Обозначения на рисунке

      *A

      Тип болта A

      *B

      Тип болта B

      *a

      Размер под ключ

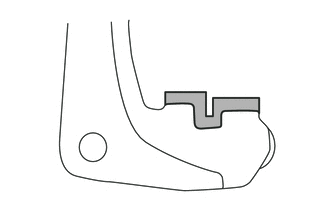

    2. C256672

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на место контакта опорной пластины колодки заднего дискового тормоза с колодкой заднего дискового тормоза.

      Table 5. Обозначения на рисунке
      V100144

      Гликолевая консистентная смазка на основе литиевого мыла

  8. УСТАНОВИТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. C256671

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на место контакта опорной пластины колодки заднего дискового тормоза с колодкой заднего дискового тормоза.

      Table 6. Обозначения на рисунке
      V100144

      Гликолевая консистентная смазка на основе литиевого мыла

    2. Установите опорную пластину колодки заднего дискового тормоза на кронштейн опоры суппорта.

  9. УСТАНОВИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

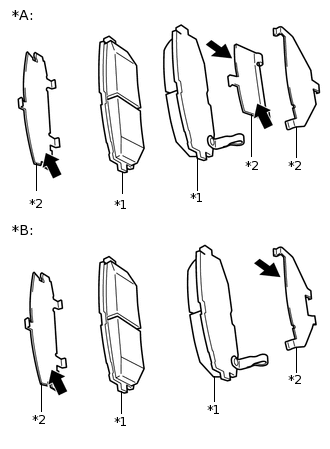

    1. C261033E02

      Нанесите консистентную смазку для дисковых тормозов на комплект противоскрипных пластин заднего дискового тормоза.

      Table 7. Обозначения на рисунке

      *A

      Тормоз со сплошным диском

      *B

      Тормоз с вентилируемым диском

      *1

      Комплект колодок заднего дискового тормоза

      *2

      Комплект противоскрипных пластин заднего дискового тормоза

      V100135

      Консистентная смазка для тормозных дисков

    2. Наденьте комплект противоскрипных пластин заднего дискового тормоза на каждую колодку заднего дискового тормоза.

  10. УСТАНОВИТЕ КОМПЛЕКТ КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите комплект колодок заднего дискового тормоза на кронштейн опоры суппорта.

  11. УСТАНОВИТЕ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    1. Установите цилиндр левого заднего дискового тормоза в сборе на кронштейн опоры суппорта и закрепите 2 болтами.

      26 Н*м

      265 кгс*см

      19 фунт-сила-футов

  12. ПОДСОЕДИНИТЕ ЗАДНИЙ ЛЕВЫЙ ГИБКИЙ ШЛАНГ

    1. Подсоедините левый задний гибкий шланг, используя 2 новые прокладки и новый пустотелый соединительный болт-штуцер.

      26 Н*м

      265 кгс*см

      19 фунт-сила-футов

  13. ДОБАВЬТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

  14. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ

  15. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОРМОЗНОЙ ЖИДКОСТИ

  16. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ

  17. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    120 Н*м

    1224 кгс*см

    89 фунт-сила-футов
