ЗАДНИЙ ФОНАРЬ В СБОРЕ (для моделей VELLFIRE) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПРОКЛАДКУ ЛЕВОГО ЗАДНЕГО ФОНАРЯ


    1. B006LX3

      Снимите прокладку левого заднего фонаря.

      Note

      Прокладка левого заднего фонаря не подлежит повторному использованию.

  2. СНИМИТЕ СВЕТОДИОДНЫЙ ЗАДНИЙ ФОНАРЬ


    1. B006RC1

      Отсоедините разъем.

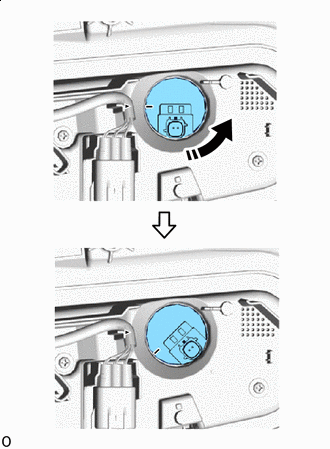

    2. B006NSKC01
      B006N8A Против часовой стрелки

      Поверните задний блок светодиодных фонарей против часовой стрелки до упора и извлеките его.

  3. СНИМИТЕ ПАТРОН И ЖГУТ ЭЛЕКТРОПРОВОДКИ ЛЕВОГО ЗАДНЕГО ФОНАРЯ


    1. B006MKX

      Отсоедините разъем.

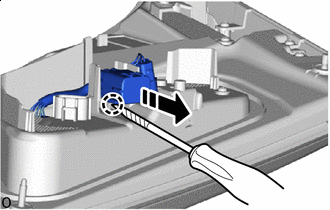

    2. B006PEGC01
      B006PCE Защитная клейкая лента
      B006N8A Направление снятия

      С помощью отвертки освободите захват и отсоедините разъем.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
