СИСТЕМА ОСВЕЩЕНИЯ (для моделей с автоматической системой управления уровнем фар), Диагностический DTC: B2415

Код DTC Наименование DTC
B2415 Датчик скорости автомобиля

ОПИСАНИЕ

ЭБУ левой фары получает сигналы частоты вращения от ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) по шине передачи данных CAN и осуществляет управление освещением.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

B2415

Датчик скорости автомобиля

  • Условие обнаружения:

  • Зажигание включено.

  • Состояние неисправности:

  • От ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе) непрерывно поступают недействительные сигналы датчика частоты вращения колеса.

  • Длительность неисправности:

  • 10 с или более

Система курсовой устойчивости

ЭБУ левой фары в сборе

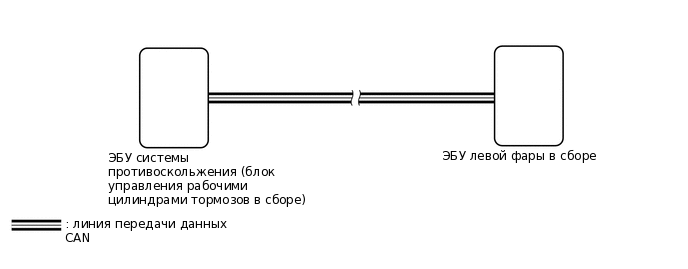

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E370855E10

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / HL AutoLeveling / Trouble Codes.

    5. Удалите коды DTC.

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Подождите не менее 10 с.

    4. Включите диагностический прибор TechDoc3.

    5. Войдите в следующие меню: Body Electrical / HL AutoLeveling / Trouble Codes.

    6. Проверьте наличие кодов DTC.

      Body Electrical > HL AutoLeveling > Trouble Codes

      OK

      DTC B2415 не выводится.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ"
