ПОДОГРЕВАТЕЛЬ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для моделей с сиденьем раздельного типа 60/40 с левой стороны) УЗЛЫ И ДЕТАЛИ

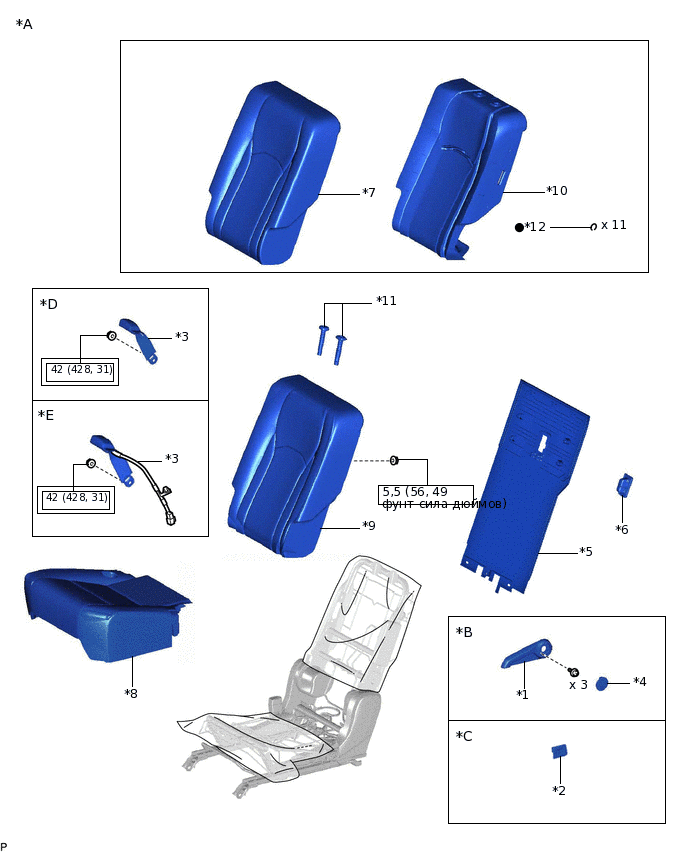

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего сиденья № 2 |
*B |
Для сидений с ручным приводом |
*C |
для сидений с электроприводом |
*D |
для моделей без системы предупреждения о непристегнутых ремнях безопасности |
*E |
для моделей с системой предупреждения о непристегнутых ремнях безопасности сидений |
- |
- |
*1 |
РУЧКА ОТПУСКАНИЯ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА № 1 |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ В СБОРЕ |
*3 |
ЗАМОК ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
*4 |
КРЫШКА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*5 |
ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*6 |
ОБИВКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*7 |
ПОДОГРЕВАТЕЛЬ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ) |
*8 |
СНИМИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ |
*9 |
ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ |
*10 |
ПОДУШКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |
*11 |
ОПОРА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 |
*12 |
ВИТКОВАЯ ПРУЖИНА |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
- |
- |

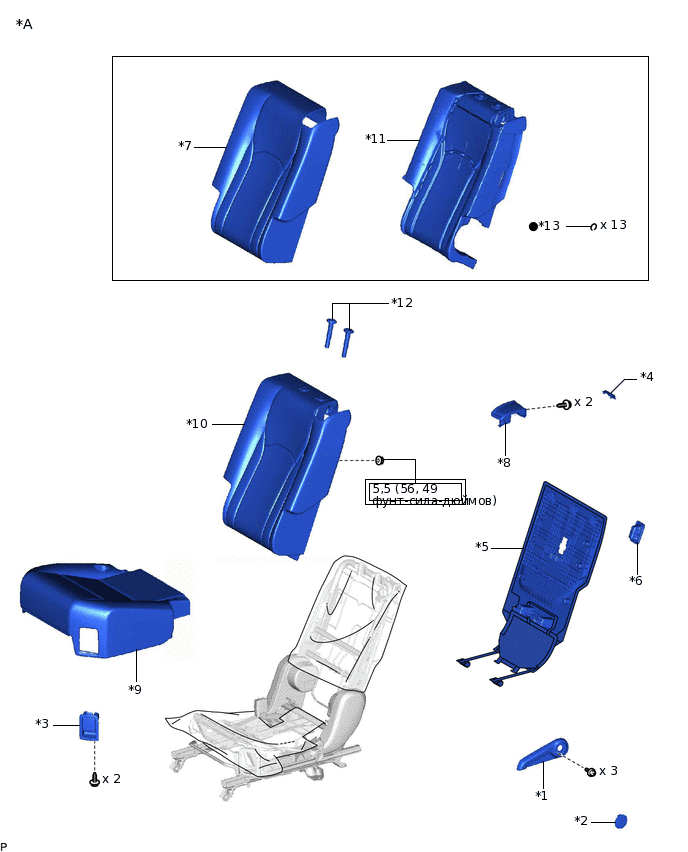

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с задним сиденьем № 2 |
- |
- |
*1 |
РУЧКА ОТПУСКАНИЯ ЛЕВОГО РЕГУЛЯТОРА НАКЛОНА № 1 |
*2 |
КРЫШКА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*3 |
РЫЧАГ ЗАМКА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
*4 |
ВЕРХНЯЯ ОТКИДНАЯ КРЫШКА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*5 |
ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*6 |
ОБИВКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ |
*7 |
ПОДОГРЕВАТЕЛЬ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ) |
*8 |
ЛЕВЫЙ РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НАКЛОНОМ В СБОРЕ |
*9 |
СНИМИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ |
*10 |
ОБИВКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ |
*11 |
ПОДУШКА СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |
*12 |
ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |
*13 |
ВИТКОВАЯ ПРУЖИНА |
- |
- |
|
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
● |
Деталь однократного применения |
