СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

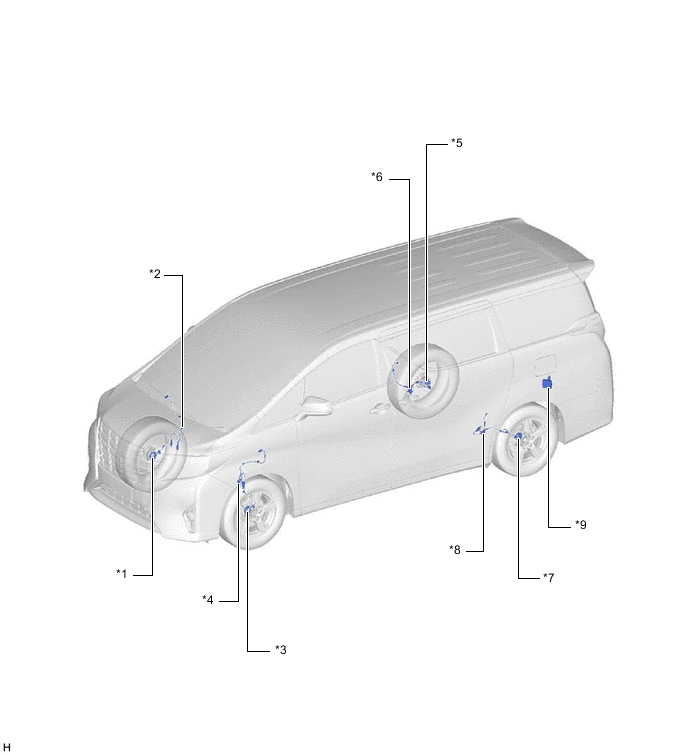

ИЛЛЮСТРАЦИЯ
| *1 | СТУПИЦА ПРАВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ - РОТОР ПЕРЕДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ |
*2 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | СТУПИЦА ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ - РОТОР ПЕРЕДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ |
*4 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *5 | СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ - РОТОР ЗАДНЕГО ПРАВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ - ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*6 | КАБЕЛЬ ПРАВОГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ - РОТОР ЗАДНЕГО ЛЕВОГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ - ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*8 | КАБЕЛЬ ЛЕВОГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *9 | ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ | - | - |

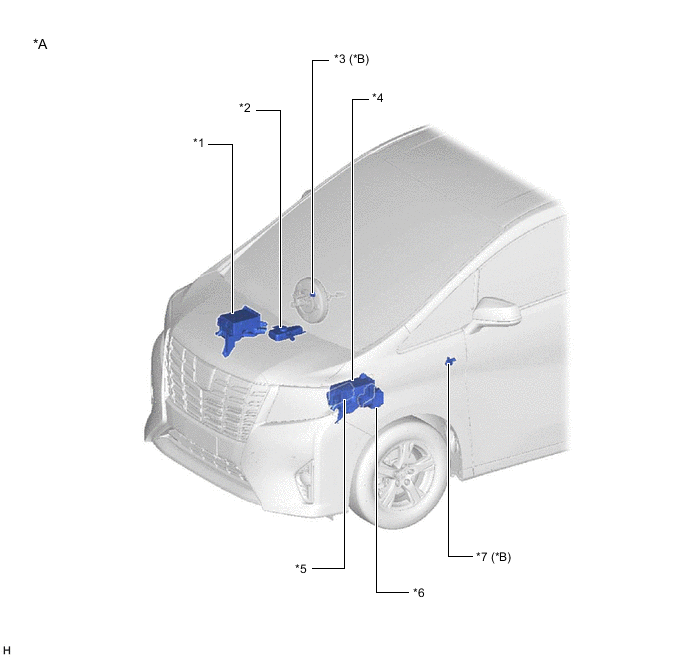

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ STOP |
*2 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ABS № 1 - ПРЕДОХРАНИТЕЛЬ ABS № 2 |
*4 | ECM |
| *5 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
- | - |

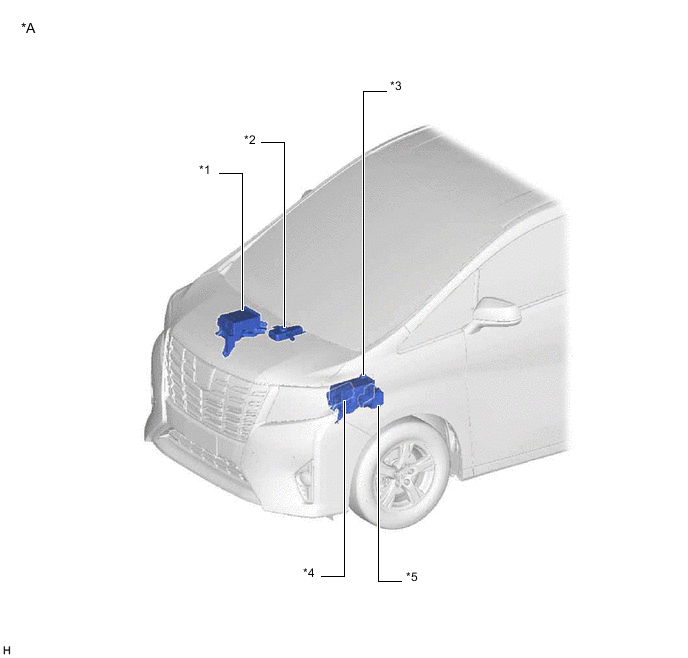

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Для моделей с 2AR-FE |
| *1 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ STOP |
*2 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *3 | ДАТЧИК ДАВЛЕНИЯ В ВАКУУМНОМ УСИЛИТЕЛЕ (ДАТЧИК РАЗРЕЖЕНИЯ) | *4 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ABS № 1 - ПРЕДОХРАНИТЕЛЬ ABS № 2 |
| *5 | ECM | *6 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | ДАТЧИК АТМОСФЕРНОГО ДАВЛЕНИЯ (ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ) | - | - |

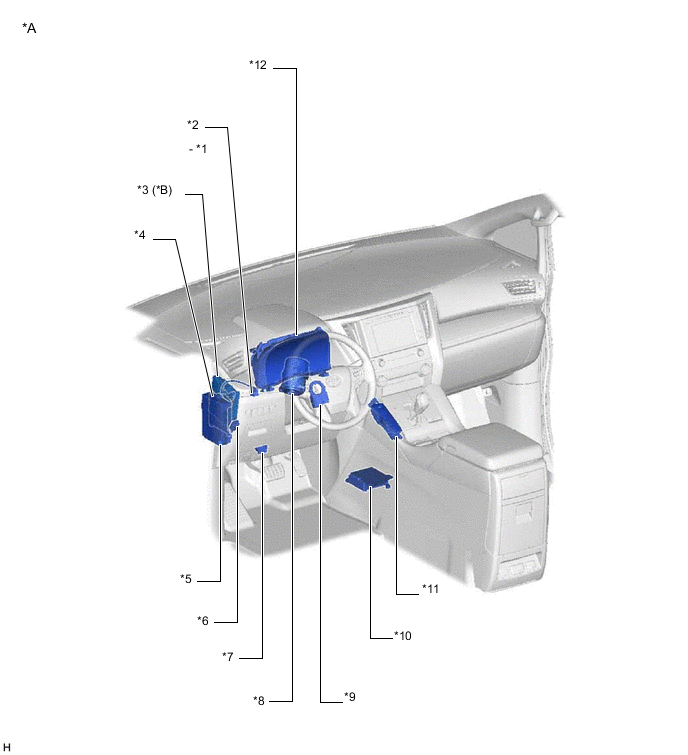

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с системой запуска и останова |
| *1 | РЕЛЕ НАГРУЗКИ НА ПЕДАЛЬ ТОРМОЗА | *2 | КРОНШТЕЙН ПЕДАЛИ ТОРМОЗА В СБОРЕ |
| *3 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ЛЕВЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ A/BAG-IG2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ ECU-ALT № 1 |
*6 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ - РЕЛЕ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ |
| *7 | DLC3 | *8 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *9 | ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА | *10 | ЭБУ СИСТЕМЫ SRS В СБОРЕ - ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ |
| *11 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ - ВЫКЛЮЧАТЕЛЬ VSC OFF |
*12 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ABS - КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ - КОНТРОЛЬНАЯ ЛАМПА SLIP - КОНТРОЛЬНАЯ ЛАМПА VSC OFF - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ (СООБЩЕНИЕ TRC OFF) - КОНТРОЛЬНАЯ ЛАМПА РЕЖИМА ОЖИДАНИЯ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ - КОНТРОЛЬНАЯ ЛАМПА ВКЛЮЧЕНИЯ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ |

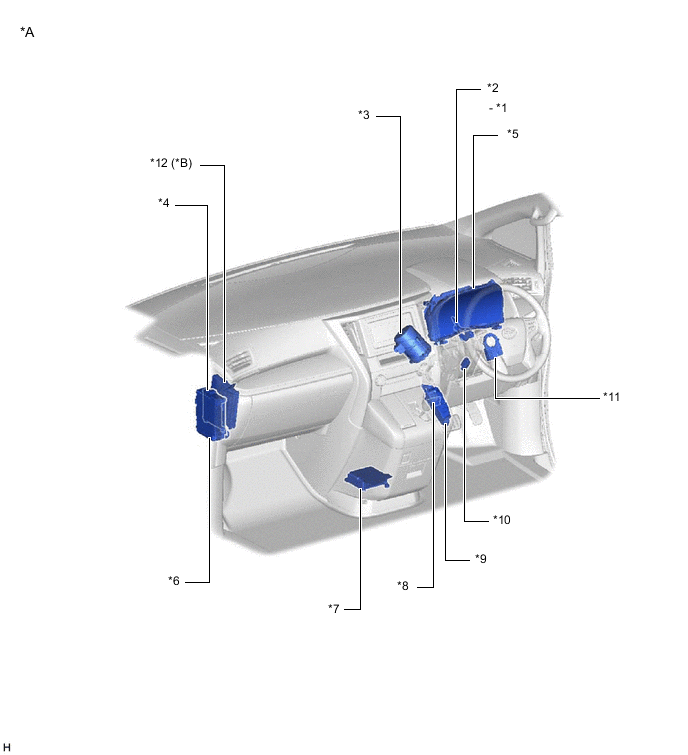

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с системой запуска и останова |
| *1 | РЕЛЕ НАГРУЗКИ НА ПЕДАЛЬ ТОРМОЗА | *2 | КРОНШТЕЙН ПЕДАЛИ ТОРМОЗА В СБОРЕ |
| *3 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ABS - КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ - КОНТРОЛЬНАЯ ЛАМПА SLIP - КОНТРОЛЬНАЯ ЛАМПА VSC OFF - МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ (СООБЩЕНИЕ TRC OFF) - КОНТРОЛЬНАЯ ЛАМПА РЕЖИМА ОЖИДАНИЯ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ - КОНТРОЛЬНАЯ ЛАМПА ВКЛЮЧЕНИЯ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
*6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ A/BAG-IG2 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ ECU-ALT № 1 |
| *7 | ЭБУ СИСТЕМЫ SRS В СБОРЕ - ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ |
*8 | DLC3 |
| *9 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ УДЕРЖАНИЯ ТОРМОЗНОЙ СИСТЕМЫ - ВЫКЛЮЧАТЕЛЬ VSC OFF |
*10 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ - РЕЛЕ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ |
| *11 | ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА | *12 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
