СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей без функции помощи при параллельной парковке) КОНТАКТЫ ЭБУ

  1. ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ

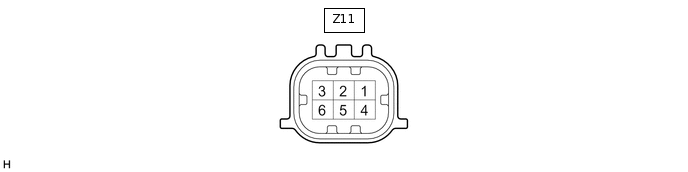

    1. Отсоедините разъем Z11 задней телекамеры.

      E286120E21

    2. Измерьте напряжение на разъеме со стороны жгута проводов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      Z11-6 (CB+) - масса

      B - масса

      Источник питания

      Питание включено (ACC)

      5,5 - 7,05 В

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъем Z11 задней телекамеры.

    4. Измерьте напряжение и проверьте наличие импульсов на каждом контакте разъема.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      Z11-3 (CV+) - Z11-2 (CV-)

      W - R

      Видеосигнал

      Питание включено (IG)

      Рычаг переключения передач в положении R

      Объектив камеры не закрыт, изображение выводится

      Формирование импульсов

      (см. осциллограмму 1)

      Питание включено (IG)

      Рычаг переключения передач в положении R

      Объектив камеры закрыт, экран затемнен

      Формирование импульсов:

      (см. осциллограмму 2)

      Z11-5 (CGND) - масса

      G - масса

      Заземление экрана

      Всегда

      Менее 1 В
      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на радиоприемнике в сборе с подсоединенным разъемом.

      Если результат проверки не отвечает требованиям, возможно, задняя телекамера неисправна.

    5. E265840C04

      *a

      Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      *b

      Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      *c

      Сигнал синхронизации

      *d

      Сигнал видеоизображения

      Для справки (осциллограмма сигнала):

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на радиоприемнике в сборе с подсоединенным разъемом.

      1. Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        Z11-3 (CV+) - Z11-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Питание включено (IG), рычаг переключения передач в положении R
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

        • Форма выдаваемого видеосигнала постоянна при включении питания (ACC).

      2. Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        Z11-3 (CV+) - Z11-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Питание включено (IG), рычаг переключения передач в положении R
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

        • Форма выдаваемого видеосигнала постоянна при включении питания (ACC).

  2. РАДИОПРИЕМНИК В СБОРЕ
