СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ, Diagnostic DTC:C1241

Код DTC Наименование DTC
C1241 Низкое напряжение питания

ОПИСАНИЕ

При обнаружении неисправности в цепи питания ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) сохраняет этот DTC и переходит в аварийный режим, запрещая работу системы управления тормозами.

Данный DTC сохраняется, когда напряжение на контакте IG1 падает ниже порога из-за неисправности в цепи питания или зарядки, например, в цепи аккумуляторной батареи, генератора и т.д.

DTC удаляется, когда напряжение на контакте IG1 возвращается в норму.

Код DTC Условие обнаружения DTC Неисправный участок
C1241

Выполняется одно из следующих условий:


  1. При движении автомобиля на скорости 3 км/час (2 мили в час) или более напряжение на контакте IG1 составляет менее 9,5 В в течение 10 с и более.

  2. Когда реле электромагнитного клапана включено, и напряжение на контакте IG1 составляет менее 9,5 В, контакты реле оказываются разомкнутыми в течение не менее 0,22 с.

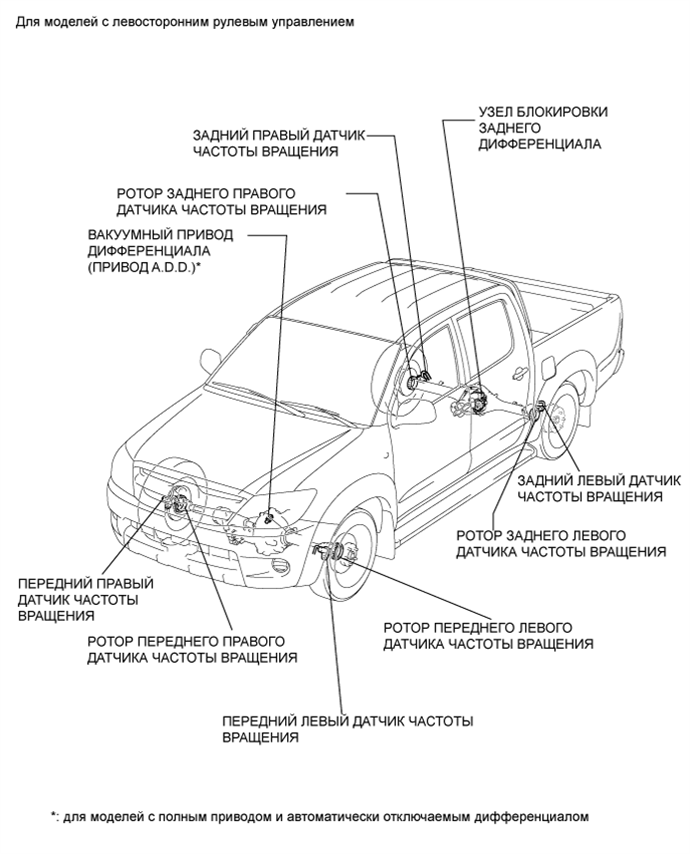

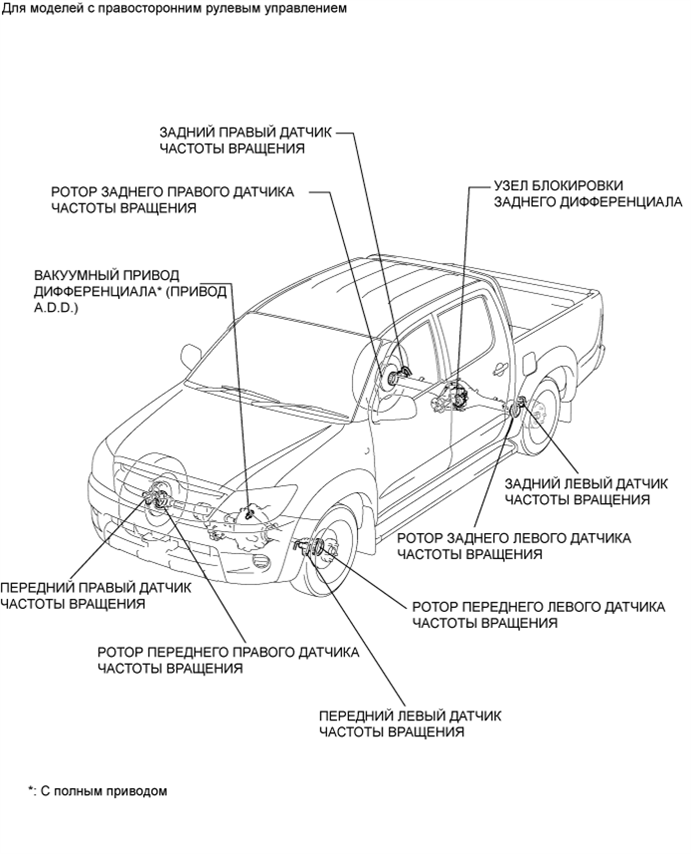

  3. При напряжении на контакте IG1 не более 9,5 В питание датчика скорости автомобиля снижается в течение 60 с или более.

  4. При включенных реле электродвигателя и реле аварийного режима напряжение на контакте IG1 ниже 9,5 В, и электродвигатель насоса блока управления остается выключенным в течение не менее 0,2 с.

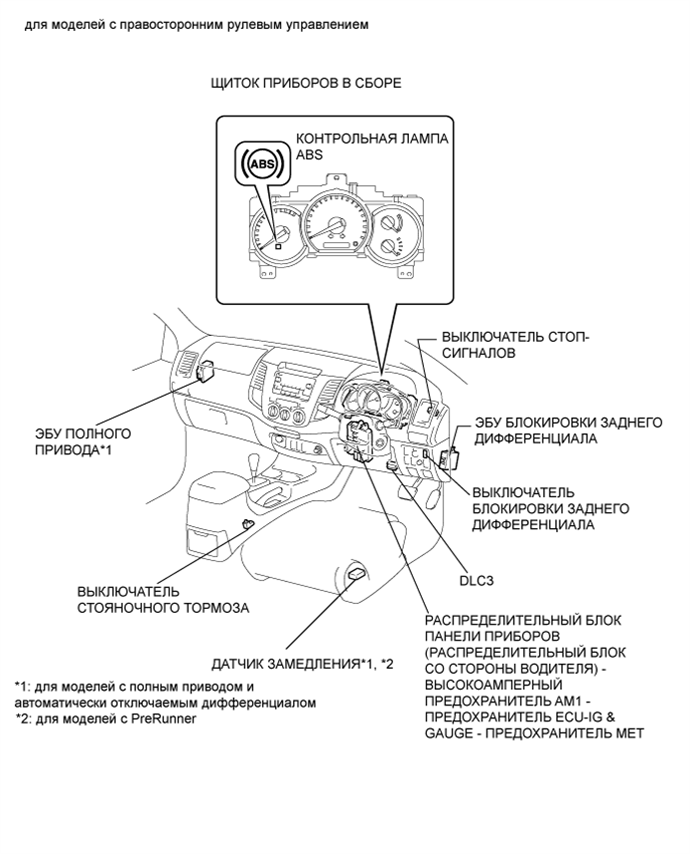

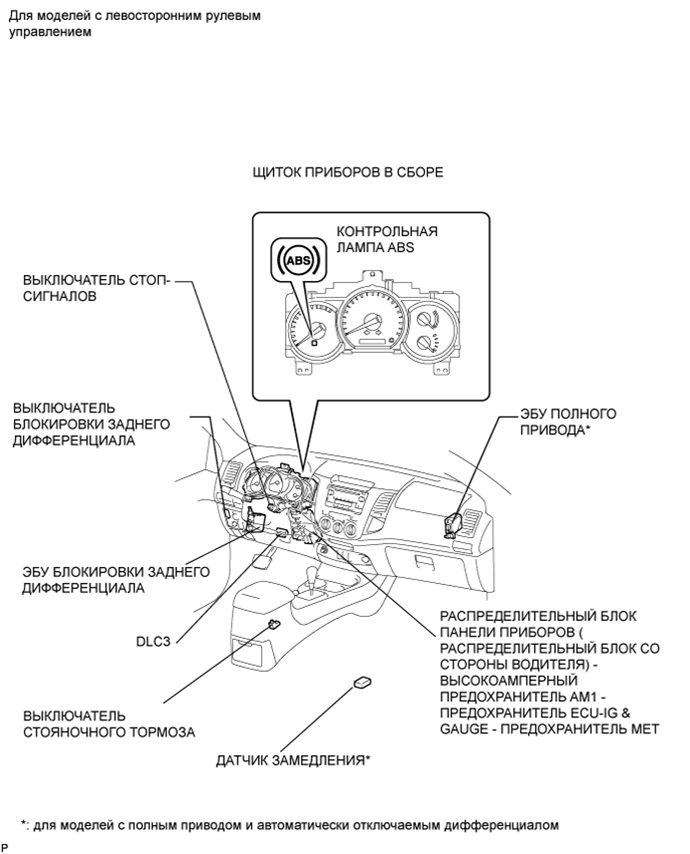

  • Предохранители ECU-IG и GAUGE

  • Аккумуляторная батарея

  • Система зарядки

  • Цепь питания

  • Цепь внутреннего источника питания ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01DVG7E19

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • После замены блока управления рабочими цилиндрами тормозов в сборе выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • Перед отсоединением разъема убедитесь, что нет проблем с соединением.

  • После отсоединения разъема убедитесь, что корпус и контакты разъема не деформированы и не подверглись коррозии.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG1)


    1. Выключите зажигание.

    2. Отсоедините разъем ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    3. A01DW3AE58
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения [блоку управления рабочими цилиндрами тормозов])

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      S35-34 (IG1) - масса Зажигание включено 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ GND1)


    1. Выключите зажигание.

    2. Отсоедините разъем ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      S35-1 (GND1) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Запустите двигатель.

    4. Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

    5. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится А
      DTC выводится Для моделей с левосторонним рулевым управлением B
      Для моделей с правосторонним рулевым управлением C

      Tech Tips

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему предполагаемому участку (см. стр. Click here).


    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Click here

    C

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Click here

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here
