ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ

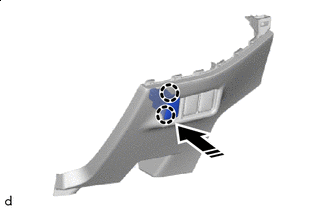

    1. B450760C01
      V113147

      Направление установки

      Для моделей с левосторонним рулевым управлением:

      1. Введите в зацепление захваты, чтобы установить выключатель системы фиксации топливной крышки, как показано на рисунке.

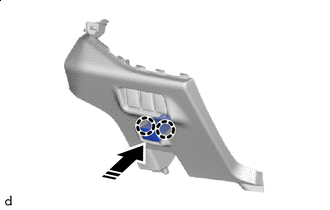

    2. B458044C01
      V113147

      Направление установки

      Для моделей с правосторонним рулевым управлением:

      1. Введите в зацепление захваты, чтобы установить выключатель системы фиксации топливной крышки, как показано на рисунке.

  2. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (для моделей с подушкой безопасности для защиты коленей)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ БЛОКА ПРЕДОХРАНИТЕЛЕЙ (для моделей без подушки безопасности для защиты коленей)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  9. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке
