ПОДСВЕТКА ВНУТРЕННЕЙ РУЧКИ (для задней стороны) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. СНИМИТЕ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

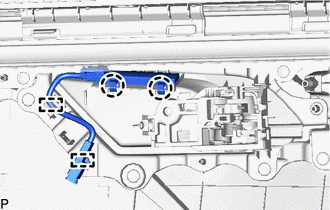

    1. E377131

      Отсоедините 2 зажима.

    2. Расцепите 2 захвата и снимите лампу освещения салона № 2 в сборе.
