ТЕЛЕКАМЕРА (задняя) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

  2. УСТАНОВИТЕ ПРОВОД ТЕЛЕКАМЕРЫ

    1. Подсоедините разъем, чтобы закрепить провод телекамеры.

  3. УСТАНОВИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ С ПРОВОДОМ

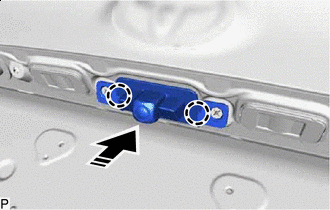

    1. E365384C01
      V113147

      Направление установки

      Закрепите 2 зажима и установите заднюю телекамеру в сборе с проводом, как показано на рисунке.

    2. Введите в зацепление зажим.

    3. Подсоедините разъем.

  4. УСТАНОВИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  5. ВЫПОЛНИТЕ КАЛИБРОВКУ (для моделей с системой помощи при парковке)

    Нажмите здесьClick here

  6. ВЫПОЛНИТЕ КАЛИБРОВКУ (для моделей с системой панорамного обзора)

    Нажмите здесьClick here
