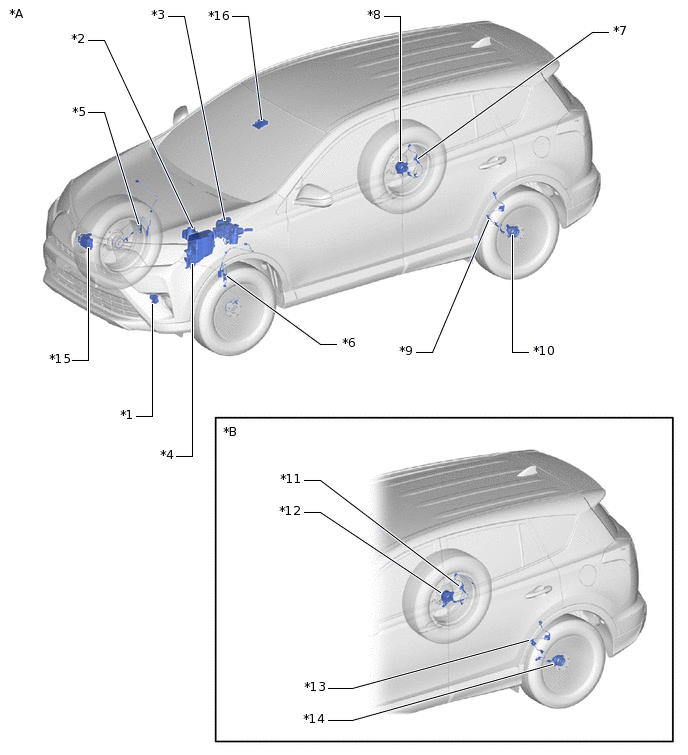

DYNAMIC RADAR CRUISE CONTROL SYSTEM PARTS LOCATION

ILLUSTRATION

C349265C01

*A

for LHD

*B

for AWD

*1

SHIFT LEVER POSITION SENSOR

*2

THROTTLE WITH MOTOR BODY ASSEMBLY

*3

SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY)

*4

ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

- IG2 Relay

*5

FRONT SPEED SENSOR RH

*6

FRONT SPEED SENSOR LH

*7

SKID CONTROL SENSOR WIRE RH

*8

REAR SPEED SENSOR RH/REAR SPEED SENSOR ROTOR RH (REAR AXLE HUB AND BEARING ASSEMBLY RH)

*9

SKID CONTROL SENSOR WIRE LH

*10

REAR SPEED SENSOR LH/REAR SPEED SENSOR ROTOR LH (REAR AXLE HUB AND BEARING ASSEMBLY LH)

*11

REAR SPEED SENSOR RH

*12

REAR SPEED SENSOR ROTOR RH (REAR AXLE HUB AND BEARING ASSEMBLY RH)

*13

REAR SPEED SENSOR LH

*14

REAR SPEED SENSOR ROTOR LH (REAR AXLE HUB AND BEARING ASSEMBLY LH)

*15

MILLIMETER WAVE RADAR SENSOR ASSEMBLY

*16

FORWARD RECOGNITION CAMERA

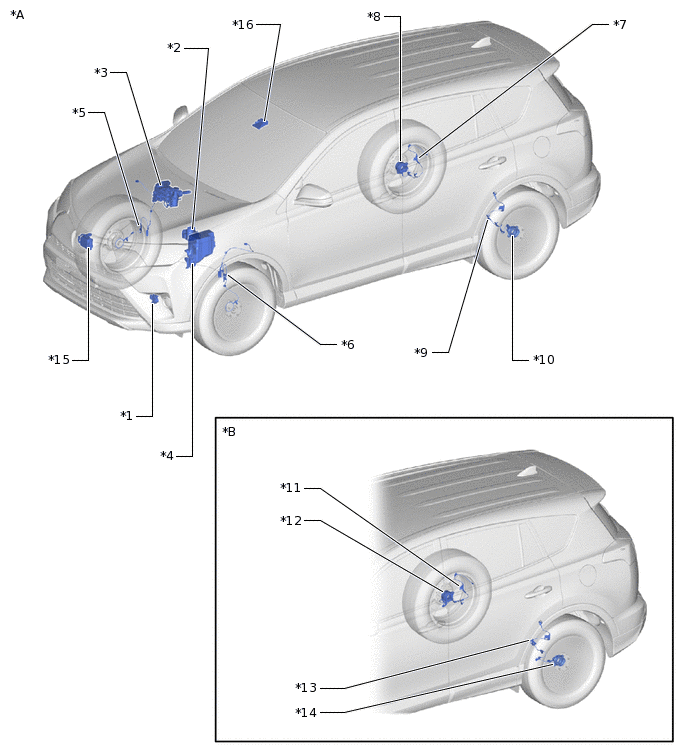

ILLUSTRATION

C351283C01

*A

for RHD

*B

for AWD

*1

SHIFT LEVER POSITION SENSOR

*2

THROTTLE WITH MOTOR BODY ASSEMBLY

*3

SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY)

*4

ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

- IG2 Relay

*5

FRONT SPEED SENSOR RH

*6

FRONT SPEED SENSOR LH

*7

SKID CONTROL SENSOR WIRE RH

*8

REAR SPEED SENSOR RH/REAR SPEED SENSOR ROTOR RH (REAR AXLE HUB AND BEARING ASSEMBLY RH)

*9

SKID CONTROL SENSOR WIRE LH

*10

REAR SPEED SENSOR LH/REAR SPEED SENSOR ROTOR LH (REAR AXLE HUB AND BEARING ASSEMBLY LH)

*11

REAR SPEED SENSOR RH

*12

REAR SPEED SENSOR ROTOR RH (REAR AXLE HUB AND BEARING ASSEMBLY RH)

*13

REAR SPEED SENSOR LH

*14

REAR SPEED SENSOR ROTOR LH (REAR AXLE HUB AND BEARING ASSEMBLY LH)

*15

MILLIMETER WAVE RADAR SENSOR ASSEMBLY

*16

FORWARD RECOGNITION CAMERA

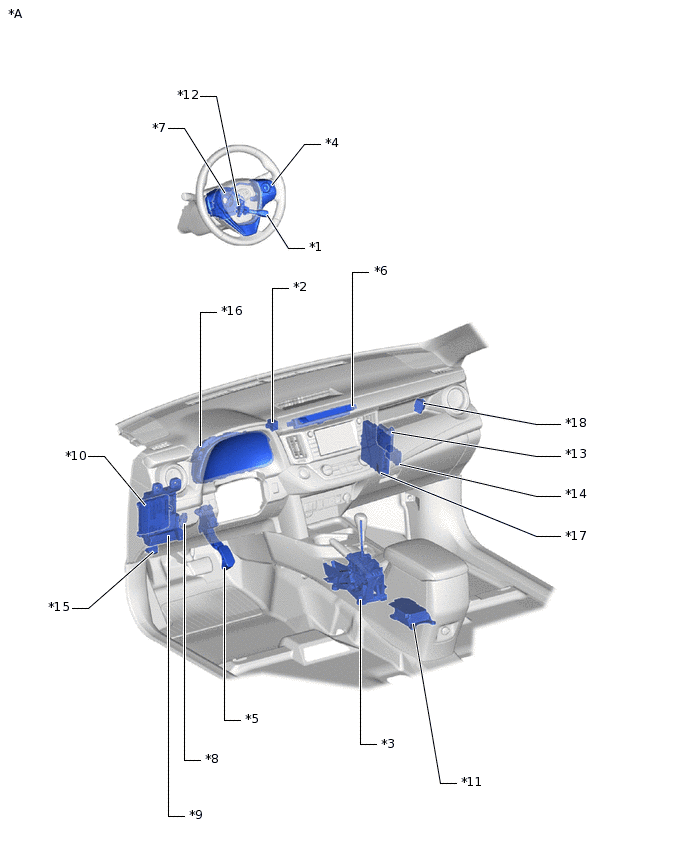

ILLUSTRATION

C349266C02

*A

for LHD

-

-

*1

CRUISE CONTROL MAIN SWITCH

*2

SKID CONTROL BUZZER

*3

TRANSMISSION FLOOR SHIFT ASSEMBLY

*4

VEHICLE-TO-VEHICLE DISTANCE CONTROL SWITCH (STEERING PAD SWITCH ASSEMBLY)

*5

ACCELERATOR PEDAL SENSOR ASSEMBLY

*6

VSC OFF SWITCH (TELLTALE LIGHT ASSEMBLY)

*7

STEERING ANGLE SENSOR (SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY)

*8

STOP LIGHT SWITCH ASSEMBLY

*9

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- STOP FUSE

- IGN FUSE

- ECU-IG NO. 2 FUSE

- ECU-IG NO. 3 FUSE

- IG1 NO. 1 Relay

- IG1 NO. 2 Relay

*10

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*11

YAW RATE AND ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY)

*12

CRUISE CONTROL SWITCH WIRE

*13

DRIVING SUPPORT ECU ASSEMBLY

*14

NETWORK GATEWAY ECU

*15

DLC3

*16

COMBINATION METER ASSEMBLY

*17

HYBRID VEHICLE CONTROL ECU

*18

STOP LIGHT CONTROL ECU ASSEMBLY

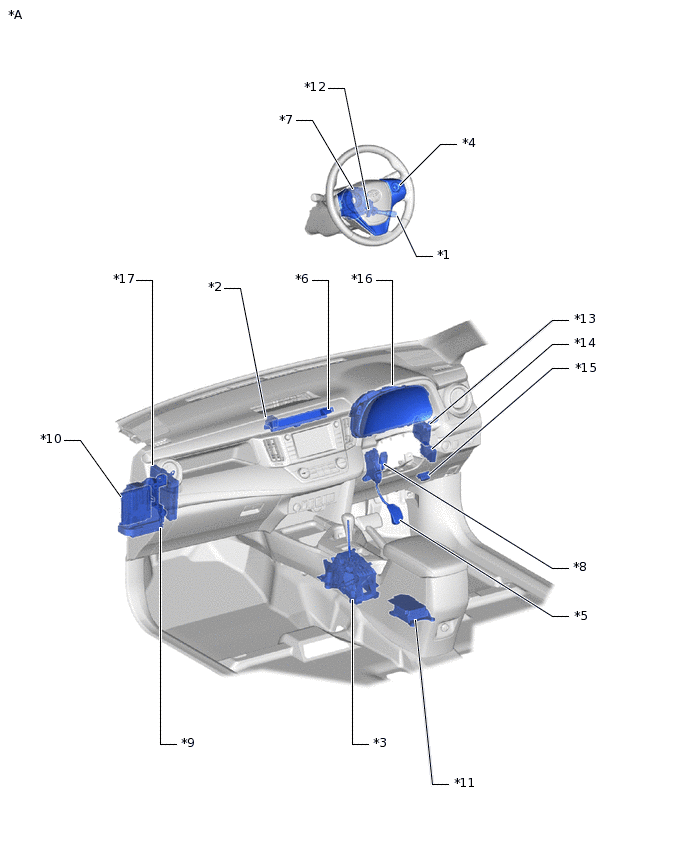

ILLUSTRATION

C349267C01

*A

for RHD

-

-

*1

CRUISE CONTROL MAIN SWITCH

*2

SKID CONTROL BUZZER

*3

TRANSMISSION FLOOR SHIFT ASSEMBLY

*4

VEHICLE-TO-VEHICLE DISTANCE CONTROL SWITCH (STEERING PAD SWITCH ASSEMBLY)

*5

ACCELERATOR PEDAL SENSOR ASSEMBLY

*6

VSC OFF SWITCH (TELLTALE LIGHT ASSEMBLY)

*7

STEERING ANGLE SENSOR (SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY)

*8

STOP LIGHT SWITCH ASSEMBLY

*9

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- STOP FUSE

- IGN FUSE

- ECU-IG NO. 2 FUSE

- ECU-IG NO. 3 FUSE

- IG1 NO. 1 Relay

- IG1 NO. 2 Relay

*10

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*11

YAW RATE AND ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY)

*12

CRUISE CONTROL SWITCH WIRE

*13

DRIVING SUPPORT ECU ASSEMBLY

*14

NETWORK GATEWAY ECU

*15

DLC3

*16

COMBINATION METER ASSEMBLY

*17

HYBRID VEHICLE CONTROL ECU

-

-
