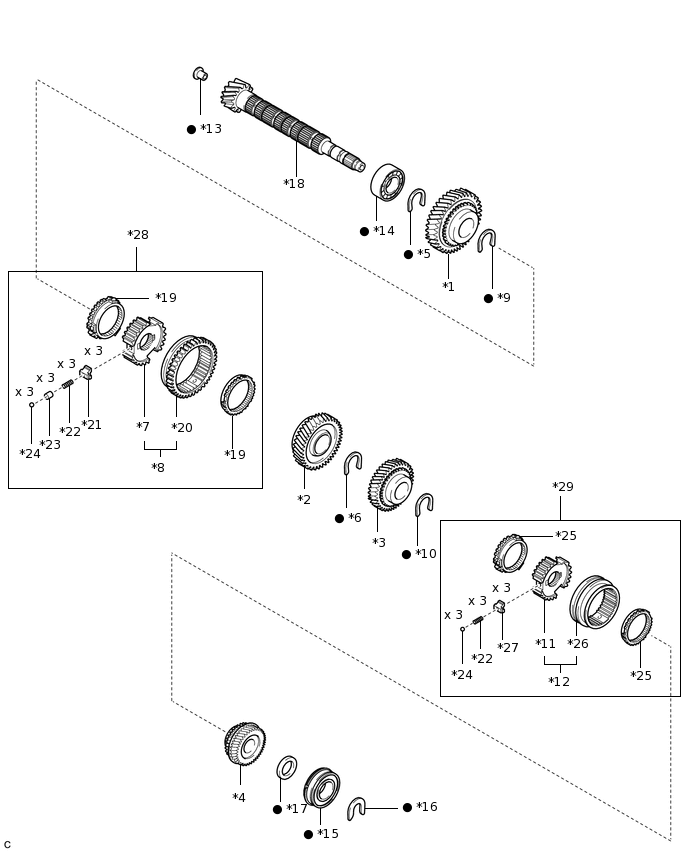

OUTPUT SHAFT COMPONENTS
ILLUSTRATION
*1 |
1ST GEAR |
*2 |
2ND GEAR |
*3 |
3RD GEAR |
*4 |
4TH GEAR |
*5 |
NO. 1 1ST GEAR SHAFT SNAP RING |
*6 |
NO. 1 3RD REAR SHAFT SNAP RING |
*7 |
NO. 1 TRANSMISSION CLUTCH HUB |
*8 |
NO. 1 TRANSMISSION CLUTCH HUB WITH NO. 1 TRANSMISSION HUB SLEEVE |
*9 |
NO. 2 1ST GEAR SHAFT SNAP RING |
*10 |
NO. 2 3RD GEAR SHAFT SNAP RING |
*11 |
NO. 2 TRANSMISSION CLUTCH HUB |
*12 |
NO. 2 TRANSMISSION CLUTCH HUB WITH NO. 2 TRANSMISSION HUB SLEEVE |
*13 |
OUTPUT SHAFT END COVER |
*14 |
OUTPUT SHAFT FRONT BEARING |
*15 |
OUTPUT SHAFT REAR BEARING |
*16 |
OUTPUT SHAFT REAR BEARING HOLE SNAP RING |
*17 |
OUTPUT SHAFT SPACER |
*18 |
OUTPUT SHAFT |
*19 |
NO. 1 SYNCHRONIZER RING SET |
*20 |
NO. 1 TRANSMISSION HUB SLEEVE |
*21 |
NO. 1 SYNCHROMESH SHIFTING KEY |
*22 |
COMPRESSION SPRING |
*23 |
BALL SEAT |
*24 |
SYNCHROMESH SHIFTING KEY BALL |
*25 |
NO. 2 SYNCHRONIZER RING SET |
*26 |
NO. 2 TRANSMISSION HUB SLEEVE |
*27 |
NO. 2 SYNCHROMESH SHIFTING KEY |
*28 |
NO. 1 SYNCHRONIZER HUB ASSEMBLY |
*29 |
NO. 2 SYNCHRONIZER HUB ASSEMBLY |
- |
- |
● |
Non-reusable part |
- |
- |
