СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ СИСТЕМА ДИАГНОСТИКИ

  1. ОПИСАНИЕ

    1. ЭБУ гибридной системы имеет функцию самодиагностики. В случае ненадлежащей работы компьютера, гибридной системы или какого-либо устройства ЭБУ регистрирует условия, связанные с неисправностью. Также ЭБУ включает главную контрольную лампу аварийного состояния на щитке приборов и отображает соответствующие сообщения на мультиинформационном дисплее, а именно предупреждающее сообщение для гибридной системы, предупреждающее сообщение для высоковольтной аккумуляторной батареи или предупреждающее сообщение для заряда аккумуляторной батареи.

      D106043C01

      *1

      MIL

      *2

      Индикатор READY

      *3

      Главная контрольная лампа аварийного состояния

      *4

      Предупреждение о заряде

      *5

      Мультиинформационный дисплей

      -

      -
      Tip:

      Главная контрольная лампа аварийного состояния горит, если гибридная система неисправна, и мигает, если установлен режим проверки.

  2. ЛОГИКА ДИАГНОСТИРОВАНИЯ ЗА 2 ПОЕЗДКИ

    • При первом обнаружении неисправности неисправность временно записывается в память ЭБУ гибридной системы (1-я поездка). Если эта же неисправность регистрируется снова в следующем ездовом цикле, загорается контрольная лампа неисправности (2 поездка).

  3. ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ

    • Одновременно с сохранением кода DTC ЭБУ гибридной системы регистрирует состояние автомобиля и условия движения в виде фиксированного набора параметров. При поиске неисправностей данные фиксированного набора параметров позволяют определить, двигался автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель или нет, а также другие данные.

  4. НАПРЯЖЕНИЕ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Номинальное напряжение

    Положение переключателя

    Заданные условия

    Питание включено (IG)

    11-14 В

    • Если напряжение ниже 11 В, замените или зарядите вспомогательную аккумуляторную батарею.

      Note:

      После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      Нажмите здесьClick here

  5. MIL (контрольная лампа неисправности)

    1. Контрольная лампа MIL загорается при первом включении питания (IG), до включения индикатора "READY".

    2. Когда загорается индикатор READY, лампа MIL должна гаснуть. Если контрольная лампа MIL продолжает гореть, это означает, что системой диагностики обнаружена неисправность либо в системе имеется нарушение.

      Tip:

      Если лампа MIL не загорается при первой установке выключателя питания в состояние ON (ВКЛ) (IG), проверьте цепь лампы MIL.

      Для системы SFI (для моделей с системой РОГ): Нажмите здесьClick here

      Для системы SFI (для моделей без системы РОГ): Нажмите здесьClick here

      Для системы SFI (для моделей с модулем насоса адсорбера): Нажмите здесьClick here

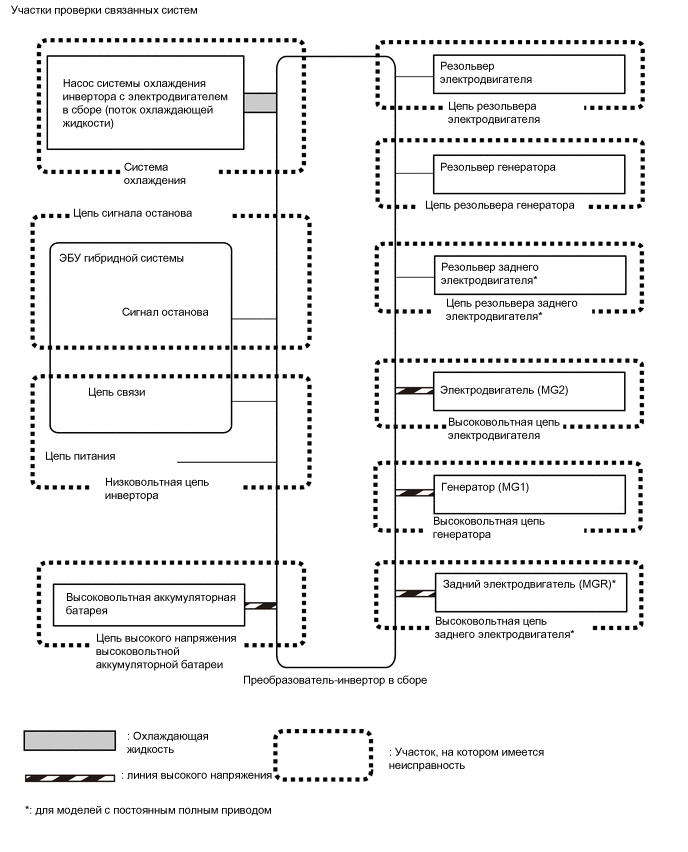

  6. ПРОВЕРКА СОПУТСТВУЮЩИХ СИСТЕМ

    Ниже указаны проверяемые участки и описаны проверки для каждой цепи.

    C304945E04
    Table 1. Описание проверок связанных систем

    Система, подлежащая проверке

    Возможная неисправность

    Описание проверки

    Система охлаждения

    Ненормально высокая температура

    • Засорение решетки

    • Имеется ли охлаждающая жидкость

    • Возможно ли было замерзание охлаждающей жидкости, когда возникла неисправность

    • Засорение шланга системы охлаждения

    • Работа вентилятора радиатора гибридной системы

    Система сигнала останова

    Сигнал останова

    • Обрыв или короткое замыкание в цепи передачи сигнала останова между ЭБУ гибридной системы и ЭБУ мотор-генератора

    Низковольтная цепь инвертора

    Напряжение питания на контакте +B или передача данных между ЭБУ гибридной системы и ЭБУ мотор-генератора

    • Обрыв или короткое замыкание в цепи передачи данных между ЭБУ гибридной системы и ЭБУ мотор-генератора

    • Обрыв или короткое замыкание в цепи +B или цепях массы

    • Перегорел предохранитель

    Цепь высокого напряжения высоковольтной аккумуляторной батареи

    Высокое напряжение питания от высоковольтной аккумуляторной батареи

    • Обрыв или короткое замыкание в цепи главного реле системы, разъемах или кабелях

    Цепь резольвера электродвигателя

    Сигнал резольвера электродвигателя

    • Обрыв или короткое замыкание в цепи резольвера электродвигателя, разъемах или кабелях

    Цепь резольвера генератора

    Сигнал резольвера генератора

    • Обрыв или короткое замыкание в цепи резольвера генератора, разъемах или кабелях

    Цепь резольвера заднего электродвигателя

    Сигнал резольвера заднего электродвигателя

    • Обрыв или короткое замыкание в цепи резольвера заднего электродвигателя, разъемах или кабелях

    Высоковольтная цепь электродвигателя

    Мощность электродвигателя (MG2)

    • Обрыв или короткое замыкание в цепи электродвигателя (MG2), разъемах или кабелях

    Высоковольтная цепь генератора

    Мощность генератора (MG1)

    • Обрыв или короткое замыкание в цепи генератора (MG1), разъемах или кабелях

    Высоковольтная цепь заднего электродвигателя

    Мощность заднего электродвигателя (MGR)

    • Обрыв или короткое замыкание в цепи заднего электродвигателя (MGR), разъемах или кабелях

  7. УРОВНИ ПРИОРИТЕТОВ DTC И НЕИСПРАВНЫЕ УЧАСТКИ

    • Процедура диагностики по каждому DTC гибридной системы включает ряд проверок различных связанных систем (цепей).

    • При наличии нескольких кодов DTC выполнение всех процедур диагностики в порядке приоритета может дать более точные результаты диагностики.

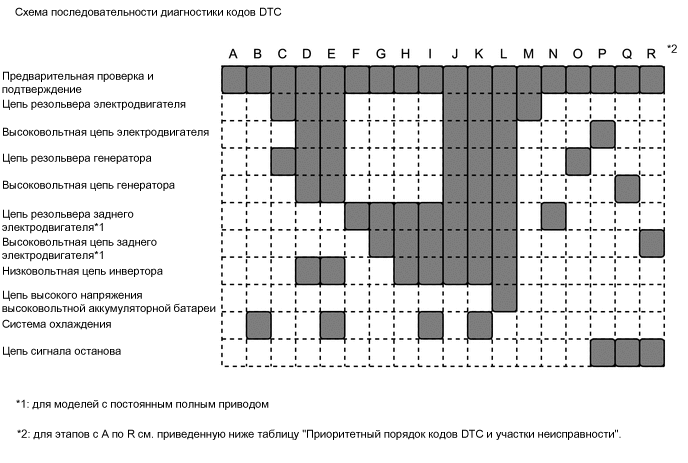

    C309575E01
    Table 2. Описание проверок связанных систем

    № DTC

    Неисправность

    Порядок приоритета

    Схема проверки

    1

    2

    3

    4

    5

    Неисправность микропроцессора

    Неисправность в цепи питания

    Неисправность системы передачи данных

    Неисправность в цепи датчика и привода

    Неисправность системы

    P0069-273

    Корреляция барометрического давления и абсолютного давления в коллекторе

    -

    -

    -

    ○

    -

    -

    P0343-747

    Высокий уровень сигнала на входе цепи датчика положения распредвала "A"

    -

    -

    -

    ○

    -

    -

    P0516-769

    Низкий уровень сигнала в цепи датчика температуры аккумуляторной батареи

    -

    -

    -

    ○

    -

    -

    P0517-770

    Высокий уровень сигнала в цепи датчика температуры аккумуляторной батареи

    -

    -

    -

    ○

    -

    -

    P0560-117

    Напряжение бортовой сети

    -

    ○

    -

    -

    -

    -

    P060B-134

    Рабочие характеристики аналого-цифровой обработки внутреннего блока управления

    ○

    -

    -

    -

    -

    -

    P060B-135

    Рабочие характеристики аналого-цифровой обработки внутреннего блока управления

    ○

    -

    -

    -

    -

    -

    P060B-570

    Рабочие характеристики аналого-цифровой обработки внутреннего блока управления

    ○

    -

    -

    -

    -

    -

    P0617-142

    Высокий уровень сигнала в цепи реле стартера

    -

    -

    -

    ○

    -

    -

    P062F-143

    Ошибка внутреннего EEPROM блока управления

    ○

    -

    -

    -

    -

    -

    P062F-165

    Ошибка внутреннего EEPROM блока управления

    ○

    -

    -

    -

    -

    -

    P06B0-163

    Цепь питания датчиков "A" / Обрыв

    -

    ○

    -

    -

    -

    -

    P06D6-511

    Цепь опорного напряжения датчиков "F" / Обрыв

    -

    ○

    -

    -

    -

    -

    P06E6-164

    Цепь питания датчиков "C" / Обрыв

    -

    ○

    -

    -

    -

    -

    P0705-757

    Цепь датчика диапазона трансмиссии

    -

    -

    -

    ○

    -

    -

    P0A01-726

    Диапазон / характеристики цепи датчика температуры охлаждающей жидкости электронного блока двигателя

    -

    -

    -

    ○

    -

    B

    P0A02-719

    Низкий уровень сигнала в цепи датчика температуры охлаждающей жидкости электроники двигателя

    -

    -

    -

    ○

    -

    -

    P0A03-720

    Высокий уровень сигнала в цепи датчика температуры охлаждающей жидкости электроники двигателя

    -

    -

    -

    ○

    -

    -

    P0A04-725

    Прерывистый сигнал в цепи датчика температуры охлаждающей жидкости электронного блока электродвигателя

    -

    -

    -

    ○

    -

    B

    P0A08-264

    Цепь состояния преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    -

    P0A09-265

    Низкий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

    -

    -

    -

    ○

    -

    -

    P0A09-591

    Низкий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

    -

    -

    -

    ○

    -

    -

    P0A0D-350

    Сигнал высокого уровня в цепи блокировки высоковольтной системы

    -

    -

    -

    -

    ○

    -

    P0A0D-351

    Сигнал высокого уровня в цепи блокировки высоковольтной системы

    -

    -

    -

    -

    ○

    -

    P0A0F-204

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A0F-205

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A0F-206

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A0F-238

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A0F-524

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A0F-525

    Не удается запустить двигатель

    -

    -

    -

    ○

    -

    -

    P0A10-263

    Высокий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

    -

    -

    -

    ○

    -

    -

    P0A10-592

    Высокий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

    -

    -

    -

    ○

    -

    -

    P0A1A-151

    Модуль управления генератором

    ○

    -

    -

    -

    -

    -

    P0A1A-166

    Модуль управления генератором

    ○

    -

    -

    -

    -

    -

    P0A1A-517

    Модуль управления генератором

    -

    -

    -

    -

    ○

    А

    P0A1A-658

    Модуль управления генератором

    ○

    -

    -

    -

    -

    -

    P0A1A-791

    Модуль управления генератором

    ○

    -

    -

    -

    -

    -

    P0A1A-809

    Модуль управления генератором

    -

    -

    -

    -

    ○

    А

    P0A1B-198

    Модуль управления тяговым электродвигателем "A"

    ○

    -

    -

    -

    -

    -

    P0A1B-503

    Модуль управления тяговым электродвигателем "A"

    -

    -

    -

    -

    ○

    А

    P0A1B-505

    Модуль управления тяговым электродвигателем "A"

    -

    -

    -

    -

    ○

    А

    P0A1B-547

    Модуль управления тяговым электродвигателем "A"

    -

    -

    -

    -

    ○

    А

    P0A1B-554

    Модуль управления тяговым электродвигателем "A"

    -

    -

    -

    -

    ○

    А

    P0A1B-786

    Модуль управления тяговым электродвигателем "A"

    ○

    -

    -

    -

    -

    -

    P0A1B-794

    Модуль управления тяговым электродвигателем "A"

    ○

    -

    -

    -

    -

    -

    P0A1B-806

    Модуль управления тяговым электродвигателем "A"

    -

    -

    -

    -

    ○

    C

    P0A1C-118

    Модуль управления электроприводом "B"

    -

    -

    -

    -

    ○

    A

    P0A1C-124

    Модуль управления электроприводом "B"

    -

    -

    -

    -

    ○

    A

    P0A1C-169

    Модуль управления электроприводом "B"

    -

    -

    -

    -

    ○

    A

    P0A1C-693

    Модуль управления электроприводом "B"

    -

    -

    -

    -

    ○

    A

    P0A1C-709

    Модуль управления электроприводом "B"

    ○

    -

    -

    -

    -

    -

    P0A1C-710

    Модуль управления электроприводом "B"

    ○

    -

    -

    -

    -

    -

    P0A1C-713

    Модуль управления электроприводом "B"

    ○

    -

    -

    -

    -

    -

    P0A1C-797

    Модуль управления электроприводом "B"

    ○

    -

    -

    -

    -

    -

    P0A1C-812

    Модуль управления электроприводом "B"

    -

    -

    -

    -

    ○

    A

    P0A1D-144

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-148

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-162

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-187

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-721

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-722

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-723

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-787

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-818

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-821

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-822

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A1D-823

    Модуль управления гибридной трансмиссией

    ○

    -

    -

    -

    -

    -

    P0A2B-250

    Диапазон / характеристики цепи датчика температуры электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0A2C-247

    Низкий уровень сигнала в цепи датчика температуры электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0A2D-249

    Высокий уровень сигнала в цепи датчика температуры электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0A2E-248

    Прерывистый сигнал в цепи датчика температуры тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    -

    P0A31-668

    Неисправность в цепи датчика температуры электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    ○

    -

    -

    P0A32-666

    Низкий уровень сигнала в цепи датчика температуры электропривода "B"

    -

    -

    -

    ○

    -

    -

    P0A33-665

    Высокий уровень сигнала в цепи датчика температуры электропривода "B"

    -

    -

    -

    ○

    -

    -

    P0A34-667

    Прерывистый сигнал в цепи датчика температуры тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    -

    P0A37-260

    Диапазон / характеристики цепи датчика температуры генератора

    -

    -

    -

    ○

    -

    -

    P0A38-257

    Низкий уровень сигнала в цепи датчика температуры генератора

    -

    -

    -

    ○

    -

    -

    P0A39-259

    Высокий уровень сигнала в цепи датчика температуры генератора

    -

    -

    -

    ○

    -

    -

    P0A3A-258

    Прерывистый сигнал в цепи датчика температуры генератора

    -

    -

    -

    ○

    -

    -

    P0A3F-243

    Цепь датчика положения тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    M

    P0A40-500

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    M

    P0A40-504

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    C

    P0A40-506

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    C

    P0A40-549

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    C

    P0A40-556

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    C

    P0A40-808

    Диапазон / характеристики цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    C

    P0A41-245

    Низкий уровень сигнала в цепи датчика положения тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    M

    P0A45-669

    Цепь датчика положения электропривода "B"

    -

    -

    -

    ○

    -

    N

    P0A46-120

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    -

    ○

    F

    P0A46-126

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    -

    ○

    F

    P0A46-171

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    -

    ○

    F

    P0A46-671

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    ○

    -

    N

    P0A46-695

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    -

    ○

    G

    P0A46-814

    Неисправность в цепи датчика положения электропривода "B", связанная с выходом за пределы допустимого диапазона / характеристиками

    -

    -

    -

    -

    ○

    G

    P0A47-670

    Низкий уровень сигнала в цепи датчика положения электропривода "B"

    -

    -

    -

    ○

    -

    N

    P0A4B-253

    Цепь датчика положения генератора

    -

    -

    -

    ○

    -

    O

    P0A4C-513

    Диапазон / характеристики цепи датчика положения генератора

    -

    -

    -

    ○

    -

    O

    P0A4C-518

    Диапазон / характеристики цепи датчика положения генератора

    -

    -

    -

    -

    ○

    C

    P0A4C-811

    Диапазон / характеристики цепи датчика положения генератора

    -

    -

    -

    -

    ○

    C

    P0A4D-255

    Низкий уровень сигнала в цепи датчика положения генератора

    -

    -

    -

    ○

    -

    O

    P0A51-174

    Цепь датчика тока электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0A55-687

    Цепь датчика тока электропривода "B"

    -

    -

    -

    ○

    -

    -

    P0A78-113

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    D

    P0A78-121

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    L

    P0A78-128

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    D

    P0A78-202

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    -

    P0A78-279

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    A

    P0A78-282

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    А

    P0A78-284

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    E

    P0A78-286

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    E

    P0A78-287

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    A

    P0A78-548

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    A

    P0A78-555

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    A

    P0A78-807

    Характеристики инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    A

    P0A79-119

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    A

    P0A79-125

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    A

    P0A79-136

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    H

    P0A79-170

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    A

    P0A79-692

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    I

    P0A79-694

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    A

    P0A79-696

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    I

    P0A79-712

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    H

    P0A79-716

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    -

    P0A79-813

    Характеристики инвертора электропривода "B"

    -

    -

    -

    -

    ○

    A

    P0A7A-122

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    D

    P0A7A-130

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    D

    P0A7A-203

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    -

    P0A7A-322

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    E

    P0A7A-324

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    E

    P0A7A-325

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    A

    P0A7A-810

    Характеристики инвертора генератора

    -

    -

    -

    -

    ○

    A

    P0A90-251

    Характеристики электропривода "A"

    -

    -

    -

    -

    ○

    P

    P0A90-509

    Характеристики электропривода "A"

    -

    -

    -

    -

    ○

    P

    P0A91-702

    Характеристики электропривода "B"

    -

    -

    -

    -

    ○

    R

    P0A91-705

    Характеристики электропривода "B"

    -

    -

    -

    -

    ○

    R

    P0A92-261

    Характеристики генератора гибридной системы

    -

    -

    -

    -

    ○

    Q

    P0A92-521

    Характеристики генератора гибридной системы

    -

    -

    -

    -

    ○

    Q

    P0A93-346

    Характеристики системы охлаждения инвертора

    -

    -

    -

    ○

    -

    B

    P0A94-127

    Характеристики преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    L

    P0A94-172

    Характеристики преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    J

    P0A94-550

    Характеристики преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    A

    P0A94-553

    Характеристики преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    K

    P0A94-557

    Характеристики преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    K

    P0AA1-231

    Цепь контактора положительного вывода аккумуляторной батареи гибридной системы – заедание в замкнутом положении

    -

    -

    -

    -

    ○

    -

    P0AA1-233

    Цепь контактора положительного вывода аккумуляторной батареи гибридной системы – заедание в замкнутом положении

    -

    -

    -

    -

    ○

    -

    P0AA4-232

    Цепь контактора отрицательного вывода аккумуляторной батареи гибридной системы – заедание в замкнутом положении

    -

    -

    -

    -

    ○

    -

    P0AA6-526

    Повреждение изоляции в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA6-611

    Повреждение изоляции в системе высоковольтной аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA6-612

    Повреждение изоляции в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA6-613

    Повреждение изоляции в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA6-614

    Повреждение изоляции в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA6-655

    Повреждение изоляции в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    -

    ○

    -

    P0AA7-727

    Цепь датчика изоляции аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0AC0-817

    Диапазон/характеристики цепи датчика тока блока аккумуляторных батарей гибридной системы

    -

    -

    -

    ○

    -

    -

    P0ADB-227

    Низкий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0ADC-226

    Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0ADF-229

    Низкий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0AE0-228

    Высокий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0AE2-773

    Цепь контактора предварительной зарядки аккумуляторной батареи гибридной системы – заедание в замкнутом положении

    -

    -

    -

    -

    ○

    -

    P0AE6-225

    Низкий уровень сигнала в цепи управления контактора предварительной зарядки аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0AE7-224

    Высокий уровень сигнала в цепи управления контактора предварительной зарядки аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0AEE-277

    Диапазон / характеристики цепи датчика температуры инвертора электродвигателя "A"

    -

    -

    -

    ○

    -

    B

    P0AEF-275

    Низкий уровень сигнала в цепи датчика температуры инвертора электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0AF0-274

    Высокий уровень сигнала в цепи датчика температуры инвертора электропривода "A"

    -

    -

    -

    ○

    -

    -

    P0AF1-276

    Прерывистый / нестабильный сигнал в цепи датчика температуры инвертора тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    B

    P0AF3-676

    Датчик температуры инвертора заднего электродвигателя

    -

    -

    -

    ○

    -

    B

    P0AF4-673

    Датчик температуры инвертора заднего электродвигателя (обрыв/короткое замыкание на массу)

    -

    -

    -

    ○

    -

    -

    P0AF5-674

    Датчик температуры инвертора заднего электродвигателя (подача питания)

    -

    -

    -

    ○

    -

    -

    P0AF6-675

    Прерывистый / нестабильный сигнал в цепи датчика температуры инвертора тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    B

    P0AFC-150

    Модуль датчиков блока аккумуляторных батарей гибридной системы

    -

    ○

    -

    -

    -

    -

    P0B23-129

    Напряжение аккумуляторной батареи гибридной системы "A"

    -

    -

    -

    ○

    -

    -

    P0BCD-315

    Диапазон / характеристики цепи датчика температуры инвертора генератора

    -

    -

    -

    ○

    -

    B

    P0BCE-313

    Низкий уровень сигнала в цепи датчика температуры инвертора генератора

    -

    -

    -

    ○

    -

    -

    P0BCF-312

    Высокий уровень сигнала в цепи датчика температуры инвертора генератора

    -

    -

    -

    ○

    -

    -

    P0BD0-314

    Прерывистый / нестабильный сигнал в цепи датчика температуры инвертора генератора

    -

    -

    -

    ○

    -

    B

    P0BEA-290

    Диапазон / характеристики цепи датчика тока фазы V тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P0BEE-298

    Диапазон / характеристики цепи датчика тока фазы W тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P0BF6-683

    Диапазон / характеристики цепи датчика тока фазы V тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P0BFA-685

    Диапазон / характеристики цепи датчика тока фазы W тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P0C19-306

    Характеристики выходного крутящего момента тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    P

    P0C1A-704

    Характеристики выходного крутящего момента тягового электродвигателя "B"

    -

    -

    -

    -

    ○

    R

    P0C30-390

    Высокая степень заряда блока аккумуляторных батарей гибридной системы

    -

    -

    -

    -

    ○

    -

    P0C39-626

    Диапазон / характеристика цепи датчика температуры преобразователя постоянного тока "A"

    -

    -

    -

    ○

    -

    B

    P0C3A-621

    Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"

    -

    -

    -

    ○

    -

    -

    P0C3B-622

    Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "A"

    -

    -

    -

    ○

    -

    -

    P0C3C-625

    Прерывистый / нестабильный сигнал в цепи датчика температуры преобразователя постоянного тока "A"

    -

    -

    -

    ○

    -

    B

    P0C3E-628

    Диапазон / характеристика цепи датчика температуры преобразователя постоянного тока "B"

    -

    -

    -

    ○

    -

    B

    P0C3F-623

    Низкий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"

    -

    -

    -

    ○

    -

    -

    P0C40-624

    Высокий уровень сигнала в цепи датчика температуры преобразователя постоянного тока "B"

    -

    -

    -

    ○

    -

    -

    P0C41-627

    Прерывистый / нестабильный сигнал в цепи датчика температуры преобразователя постоянного тока "B"

    -

    -

    -

    ○

    -

    B

    P0C73-776

    Характеристика управления насосом охлаждающей жидкости электронного блока электродвигателя "A"

    -

    -

    -

    ○

    -

    -

    P0C76-523

    Слишком длительный разряд в системе аккумуляторной батареи гибридной системы

    -

    -

    -

    ○

    -

    -

    P0CA3-442

    Характеристика повышения напряжения преобразователя постоянного тока

    -

    -

    -

    -

    ○

    A

    P0D2E-565

    Диапазон / характеристики цепи датчика напряжения инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    А

    P0D2E-586

    Диапазон / характеристики цепи датчика напряжения инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    -

    P0D2F-266

    Низкий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    -

    P0D30-267

    Высокий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"

    -

    -

    -

    -

    ○

    -

    P0E05-328

    Диапазон / характеристики цепи датчика тока фазы V генератора

    -

    -

    -

    ○

    -

    А

    P0E09-336

    Диапазон / характеристики цепи датчика тока фазы W генератора

    -

    -

    -

    ○

    -

    A

    P0E32-564

    Диапазон / характеристика датчика напряжения преобразователя постоянного тока "A"

    -

    -

    -

    -

    ○

    А

    P0E32-585

    Диапазон / характеристика датчика напряжения преобразователя постоянного тока "A"

    -

    -

    -

    -

    ○

    -

    P0E33-589

    Низкий уровень сигнала датчика напряжения преобразователя постоянного тока "A"

    -

    -

    -

    -

    ○

    -

    P0E34-590

    Высокий уровень сигнала датчика напряжения преобразователя постоянного тока "A"

    -

    -

    -

    -

    ○

    -

    P0E71-344

    Характеристики крутящего момента генератора

    -

    -

    -

    -

    ○

    Q

    P1606-308

    Обнаружено столкновение, либо соединение датчика столкновения (обрыв)

    -

    -

    -

    -

    -

    -

    P1606-317

    Обнаружено столкновение, либо соединение датчика столкновения (обрыв)

    -

    -

    -

    -

    -

    -

    P1C2A-155

    Цепь АЦП генератора

    ○

    -

    -

    -

    -

    -

    P1C2B-192

    Цепь АЦП тягового электродвигателя "A"

    ○

    -

    -

    -

    -

    -

    P1C2C-706

    Цепь АЦП тягового электродвигателя "B"

    ○

    -

    -

    -

    -

    -

    P1C2D-587

    Корреляция напряжений аккумуляторной батареи гибридной системы / преобразователя постоянного тока в постоянный

    -

    -

    -

    -

    ○

    -

    P1C3C-294

    Корреляция сигнала датчика тока фазы V тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C3D-302

    Корреляция сигнала датчика тока фазы W тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C3E-333

    Корреляция сигнала датчика тока фазы V генератора

    -

    -

    -

    ○

    -

    A

    P1C3F-341

    Корреляция сигнала датчика тока фазы W генератора

    -

    -

    -

    ○

    -

    A

    P1C4A-288

    Диапазон / характеристики вспомогательной цепи датчика тока фазы V тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C4F-296

    Диапазон / характеристики вспомогательной цепи датчика тока фазы W тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C54-326

    Диапазон / характеристики вспомогательной цепи датчика тока фазы V генератора

    -

    -

    -

    ○

    -

    A

    P1C59-334

    Диапазон / характеристики вспомогательной цепи датчика тока фазы W генератора

    -

    -

    -

    ○

    -

    A

    P1C6D-501

    Диапазон смещения / характеристики датчика тока фазы V тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C6E-502

    Диапазон смещения / характеристики датчика тока фазы W тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    P1C6F-688

    Диапазон смещения / характеристики датчика тока фазы V тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P1C70-689

    Диапазон смещения / характеристики датчика тока фазы W тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P1C71-515

    Диапазон смещения / характеристики датчика тока фазы V генератора

    -

    -

    -

    ○

    -

    A

    P1C72-516

    Диапазон смещения / характеристики датчика тока фазы W генератора

    -

    -

    -

    ○

    -

    A

    P1C73-512

    Цепь номинального напряжения датчиков "F" / Обрыв

    -

    ○

    -

    -

    -

    -

    P1CA6-156

    Неисправность модуля управления генератором

    ○

    -

    -

    -

    -

    -

    P1CA7-193

    Неисправность модуля управления тяговым электродвигателем

    ○

    -

    -

    -

    -

    -

    P1CA8-708

    Неисправность модуля управления тяговым электродвигателем "B"

    ○

    -

    -

    -

    -

    -

    P1CAC-200

    Сбой сигнала угла поворота датчика положения генератора

    ○

    -

    -

    -

    -

    -

    P1CAD-168

    Сбой сигнала угла поворота датчика положения тягового электродвигателя "A"

    ○

    -

    -

    -

    -

    -

    P1CAE-715

    Сбой сигнала угла поворота датчика положения тягового электродвигателя "B"

    ○

    -

    -

    -

    -

    -

    P1CAF-792

    Неверный период сигнала REF датчика положения генератора

    ○

    -

    -

    -

    -

    -

    P1CB0-795

    Неверный период сигнала REF датчика положения тягового электродвигателя "A"

    ○

    -

    -

    -

    -

    -

    P1CB1-798

    Неверный период сигнала REF датчика положения тягового электродвигателя "B"

    ○

    -

    -

    -

    -

    -

    P1CB2-793

    Прекращение подачи сигнала REF датчика положения генератора

    ○

    -

    -

    -

    -

    -

    P1CB3-796

    Прекращение подачи сигнала REF датчика положения тягового электродвигателя "A"

    ○

    -

    -

    -

    -

    -

    P1CB4-799

    Прекращение подачи сигнала REF датчика положения тягового электродвигателя "B"

    ○

    -

    -

    -

    -

    -

    P2120-152

    Цепь датчика положения педали/дроссельной заслонки "D"

    -

    -

    -

    ○

    -

    -

    P2121-106

    Неисправность в цепи датчика положения педали/дроссельной заслонки "D", обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра

    -

    -

    -

    ○

    -

    -

    P2122-104

    Низкий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "D"

    -

    -

    -

    ○

    -

    -

    P2123-105

    Высокий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "D"

    -

    -

    -

    ○

    -

    -

    P2125-153

    Цепь датчика положения педали/дроссельной заслонки "E"

    -

    -

    -

    ○

    -

    -

    P2126-109

    Диапазон / характеристики цепи переключателя / датчика положения педали/дроссельной заслонки "E"

    -

    -

    -

    ○

    -

    -

    P2127-107

    Низкий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "E"

    -

    -

    -

    ○

    -

    -

    P2128-108

    Высокий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "E"

    -

    -

    -

    ○

    -

    -

    P2138-110

    Корреляция напряжений датчиков положения педали/дроссельной заслонки "D"/"E"

    -

    -

    -

    ○

    -

    -

    P2138-154

    Корреляция напряжений датчиков положения педали/дроссельной заслонки "D"/"E"

    -

    -

    -

    ○

    -

    -

    P2228-268

    Низкий уровень сигнала в цепи датчика барометрического давления "A"

    -

    -

    -

    ○

    -

    -

    P2229-269

    Высокий уровень сигнала в цепи датчика барометрического давления "A"

    -

    -

    -

    ○

    -

    -

    P2511-149

    Обрыв цепи, прерывистый сигнал в измерительной цепи реле питания главного процессора гибридной системы

    ○

    -

    -

    -

    -

    -

    P2532-772

    Высокий уровень сигнала в цепи рабочего положения выключателя питания

    ○

    -

    -

    -

    -

    -

    P3000-388

    Система управления аккумуляторной батареей

    -

    -

    -

    -

    ○

    -

    P3000-389

    Система управления аккумуляторной батареей

    -

    -

    -

    -

    ○

    -

    P3000-603

    Система управления аккумуляторной батареей

    -

    -

    -

    -

    ○

    -

    P3004-131

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3004-132

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3004-133

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3004-800

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3004-801

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3004-803

    Высоковольтная система электропитания

    -

    -

    -

    -

    ○

    -

    P3107-213

    Нарушение обмена данными с блоком управления системы SRS

    -

    -

    ○

    -

    -

    -

    P3107-214

    Нарушение обмена данными с блоком управления системы SRS

    -

    -

    ○

    -

    -

    -

    P3107-215

    Нарушение обмена данными с блоком управления системы SRS

    -

    -

    ○

    -

    -

    -

    P3108-536

    Нарушение связи с блоком управления системой кондиционирования

    -

    -

    ○

    -

    -

    -

    P310A-711

    Ошибка передачи данных от MGR в MG2

    -

    -

    ○

    -

    -

    -

    P310B-662

    Ошибка передачи данных от MG2 в MGR

    -

    -

    ○

    -

    -

    -

    P3110-223

    Главное высоковольтное реле

    -

    ○

    -

    -

    -

    -

    P3133-659

    Ошибка передачи данных от генератора к тяговому электродвигателю "A"

    ○

    -

    -

    -

    -

    -

    P3134-661

    Ошибка передачи данных от тягового электродвигателя "A" к генератору

    ○

    -

    -

    -

    -

    -

    P3147-239

    Система трансмиссии

    -

    -

    -

    -

    ○

    -

    P3147-240

    Система трансмиссии

    -

    -

    -

    -

    ○

    -

    P3147-241

    Система трансмиссии

    -

    -

    -

    -

    ○

    -

    P3147-242

    Система трансмиссии

    -

    -

    -

    -

    ○

    -

    P314A-828

    Сигнал скорости работы насоса охлаждающей жидкости инвертора

    -

    -

    -

    ○

    -

    -

    P321E-318

    Диапазон/характеристики функции запирания всех вентилей гибридной системы

    -

    -

    -

    ○

    -

    -

    P321F-319

    Диапазон/характеристики функции запирания части вентилей гибридной системы

    -

    -

    -

    ○

    -

    -

    P324E-788

    Прерывистый сигнал в цепи реле питания MG-ECU

    ○

    -

    -

    -

    -

    -

    P33C1-684

    Диапазон / характеристики вспомогательной цепи датчика тока фазы V тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P33C6-686

    Диапазон / характеристики вспомогательной цепи датчика тока фазы W тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P33D8-677

    Корреляция сигнала датчика тока фазы V тягового электродвигателя "B"

    -

    -

    -

    ○

    -

    A

    P33D9-678

    Корреляция сигнала датчика тока фазы W тягового электродвигателя "A"

    -

    -

    -

    ○

    -

    A

    U0100-530

    Прекращение обмена данными с ECM/PCM "A"

    -

    -

    ○

    -

    -

    -

    U0110-159

    Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

    -

    -

    ○

    -

    -

    -

    U0110-160

    Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

    -

    -

    ○

    -

    -

    -

    U0110-656

    Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

    -

    -

    ○

    -

    -

    -

    U0110-657

    Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

    -

    -

    ○

    -

    -

    -

    U0126-735

    Нарушение связи с датчиком угла поворота рулевого колеса

    -

    -

    ○

    -

    -

    -

    U0129-527

    Нарушение связи с блоком управления системы тормозов

    -

    -

    ○

    -

    -

    -

    U0129-528

    Нарушение связи с блоком управления системы тормозов

    -

    -

    ○

    -

    -

    -

    U0140-146

    Ошибка обмена данными ЭБУ кузова с ЭБУ гибридной системы

    -

    -

    ○

    -

    -

    -

    U0151-763

    Ошибка обмена данными ЭБУ системы SRS с ЭБУ гибридной системы

    -

    -

    ○

    -

    -

    -

    U0164-827

    Ошибка обмена данными между ЭБУ системы кондиционирования и ЭБУ гибридной системы

    -

    -

    ○

    -

    -

    -

    U0424-537

    Недействительные данные получены от модуля управления HVAC

    -

    -

    ○

    -

    -

    -

    U1107-436

    Нарушение обмена данными с блоком распределения питания

    -

    -

    ○

    -

    -

    -
    Tip:

    Таким образом, "Пример вывода нескольких DTC" ниже является лишь одним примером неисправности. Поэтому не следует принимать решение только на данном основании.

    1. Пример вывода нескольких DTC:

    2. Во время движения автомобиля снизилось напряжение питания микропроцессора.

      1. Обнаружены коды DTC, и автомобиль ведет себя следующим образом.

      • Зарегистрированные коды DTC

      • P06B0-163 (Цепь питания датчиков "A" / Обрыв): Неисправность микропроцессора*

      • P0A40-500 (диапазон / характеристики цепи датчика положения тягового электродвигателя "A"): Неисправность в цепи датчика и привода*

      • P0A40-506 (диапазон / характеристики цепи датчика положения тягового электродвигателя "A"): Неисправность системы*

        • *: Проверьте уровень приоритета по схеме "Порядок приоритета DTC" выше.

      • Поведение автомобиля

      • Система остановлена

    6. Порядок приоритета проверки: цепь микропроцессора → цепь питания → цепь передачи данных → цепь датчика и привода → цепь системы. Поэтому выполните процедуру ремонта для P06B0-163.

    7. Выполните процедуры ремонта и замените инвертор в сборе. Завершите ремонт.

    Можно проверить только заданные неисправные части, не проверяя детали, не имеющие отношения к проблеме.
