СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

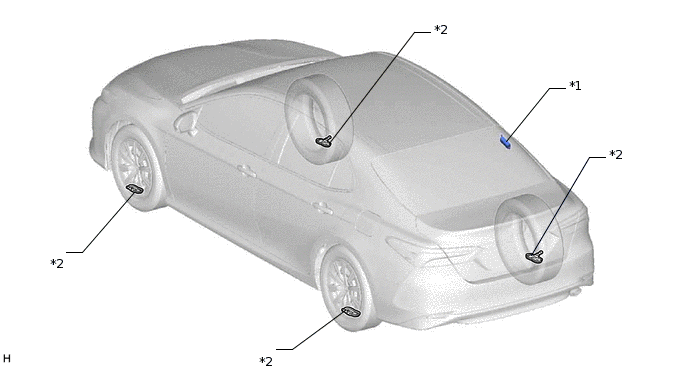

C373927C02

*1

ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

*2

ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

ИЛЛЮСТРАЦИЯ

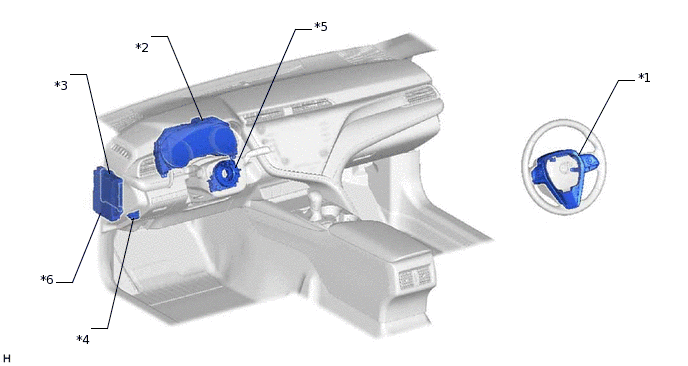

C373928C01

*1

ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

*2

ЩИТОК ПРИБОРОВ В СБОРЕ

- КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ В ШИНАХ

- МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ

*3

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*4

DLC3

*5

ВИТОЙ КАБЕЛЬ В СБОРЕ

*6

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4

- ПРЕДОХРАНИТЕЛЬ ECU-B № 2

ИЛЛЮСТРАЦИЯ

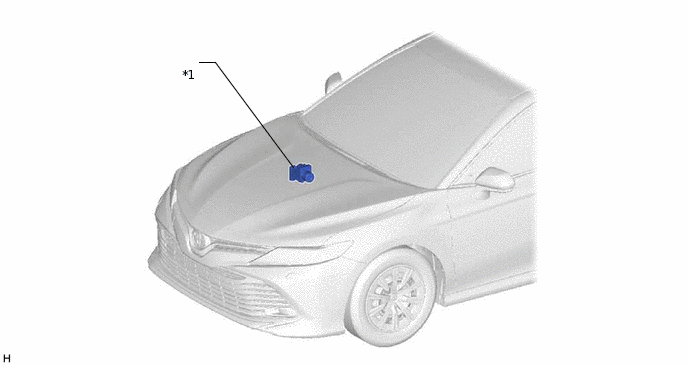

C373929C02

*1

ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ)

-

-
