СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ КОНТАКТЫ ЭБУ

  1. ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ

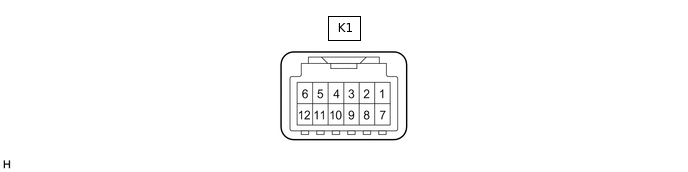

    E216115E02

    Номера контактов (обозначения)

    Цвет проводки

    Описание контактов

    Условие

    Номинальное значение

    K1-1 (PGND) - масса

    BR - масса

    Масса

    Всегда

    Менее 1 Ом

    K1-5 (ACC) - масса

    B - масса

    Источник питания (ACC)

    Выключатель зажигания в положении ACC

    11—14 В

    Зажигание выключено

    Менее 1 В

    K1-6 (B+) - масса

    L - масса

    Источник питания (+B)

    Всегда

    11 - 14 В

    K1-7 (DIS) - масса

    W - масса

    Сигнал состояния системы посадки и запуска

    В течение 1 с после переключения зажигания из выключенного во включенное (ACC) состояние*1

    4,5 - 6,0 В

    Во время зарядки

    Менее 1 В

    Когда зарядка временно прекращена по сигналу прекращения зарядки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)*2

    4,5 - 6,0 В

    K1-10 (TAIL) - масса

    GR - масса

    Сигнал подсветки

    Переключатель ближнего/дальнего света фар выключен

    Менее 1 В

    Переключатель света фар в сборе установлен в положение TAIL или HEAD

    11 - 14 В

    *1: Когда зажигание переключается из выключенного во включенное (ACC) состояние, подставка для беспроводной зарядки мобильных устройств в сборе ожидает сигнал прекращения зарядки в течение 1 с. Если сигнал прекращения зарядки не составляет 4 В в течение не менее 0,8 с в пределах непрерывного интервала 1 с, подставка для беспроводной зарядки мобильных устройств в сборе определяет, что в цепи сигнала прекращения зарядки имеется обрыв, включает индикатор желтого света в мигающем режиме (схема 1) и прекращает работу до следующего включения зажигания (ACC).

    *2: Для ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Условия получения сигнала прекращенияClick hereзарядки.
