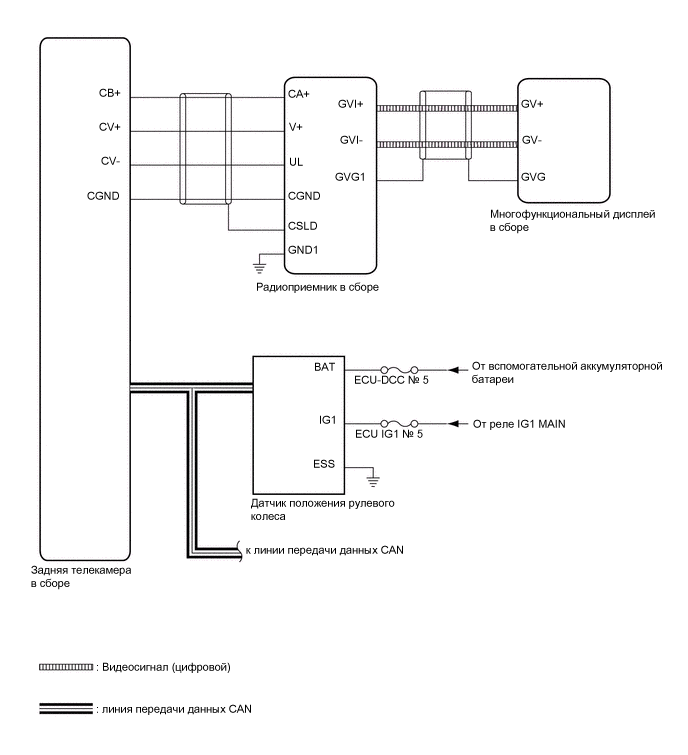

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей без функции помощи при параллельной парковке) СХЕМА СИСТЕМЫ

Table 1. Таблица обмена данными
уровня	Приемник	Сигнал	Линия
Радиоприемник в сборе	Многофункциональный дисплей в сборе	Видеосигнал	Цифровая
Датчик положения рулевого колеса	Задняя телекамера в сборе	Сигнал угла поворота рулевого колеса	CAN
ЭБУ гибридной системы в сборе	Задняя телекамера в сборе Радиоприемник в сборе	Сигнал данных об автомобиле Сигнал заднего хода	CAN
ЭБУ системы противоскольжения в сборе	Радиоприемник в сборе	Сигнал скорости автомобиля	CAN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	Задняя телекамера в сборе	Сигнал выключателя освещения проема двери багажного отделения Сигнал данных об автомобиле	CAN
ЭБУ предупреждения о недопустимой дистанции в сборе*	Задняя телекамера в сборе	Информационный сигнал ультразвукового локатора	CAN

*: для моделей с системой помощи при парковке LEXUS, основанной на применении датчиков
