ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОСАДКИ И ЗАПУСКА
Figure 1. Для моделей с двигателем 2AR-FE
| *1 | Реле стартера № 1 в сборе | *2 | Интегрированное реле № 1
|
| *3 | Датчик положения паркинга/нейтрали в сборе | *4 | ECM |
| *5 | Зуммер системы дистанционной блокировки дверей | *6 | Блок реле моторного отсека |
| *a | Этот рисунок приведен только для примера. | - | - |

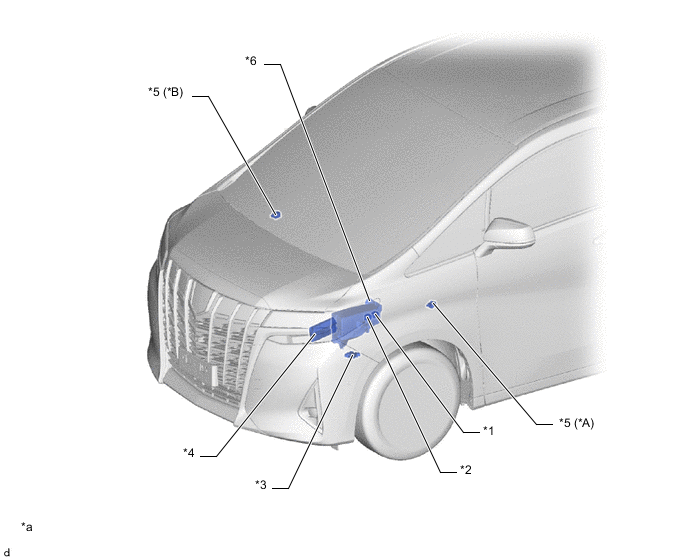

Figure 2. Для моделей с 2GR-FKS
| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с правосторонним рулевым управлением |
| *1 | Реле стартера № 1 в сборе | *2 | Реле IG2 |
| *3 | Датчик положения паркинга/нейтрали в сборе | *4 | ECM |
| *5 | Зуммер системы дистанционной блокировки дверей | *6 | Блок реле моторного отсека |
| *a | Этот рисунок приведен только для примера. | - | - |

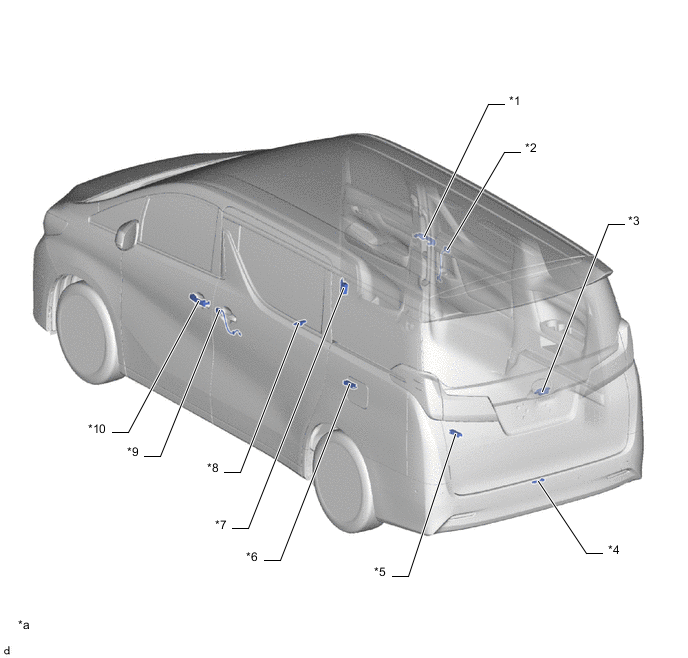

| *1 | Наружная ручка правой передней двери в сборе
|
*2 | Крышка наружной ручки правой задней двери
|
| *3 | Выключатель механизма открывания двери багажного отделения в сборе
|
*4 | Антенна электронного ключа |
| *5 | Внутренняя антенна электронного ключа № 3 в сборе | *6 | Внутренняя антенна электронного ключа № 2 в сборе |
| *7 | Приемник системы дистанционной блокировки дверей | *8 | Внутренняя антенна электронного ключа № 1 в сборе |
| *9 | Крышка наружной ручки задней левой двери
|
*10 | Наружная ручка левой передней двери в сборе
|
| *a | Этот рисунок приведен только для примера. | - | - |

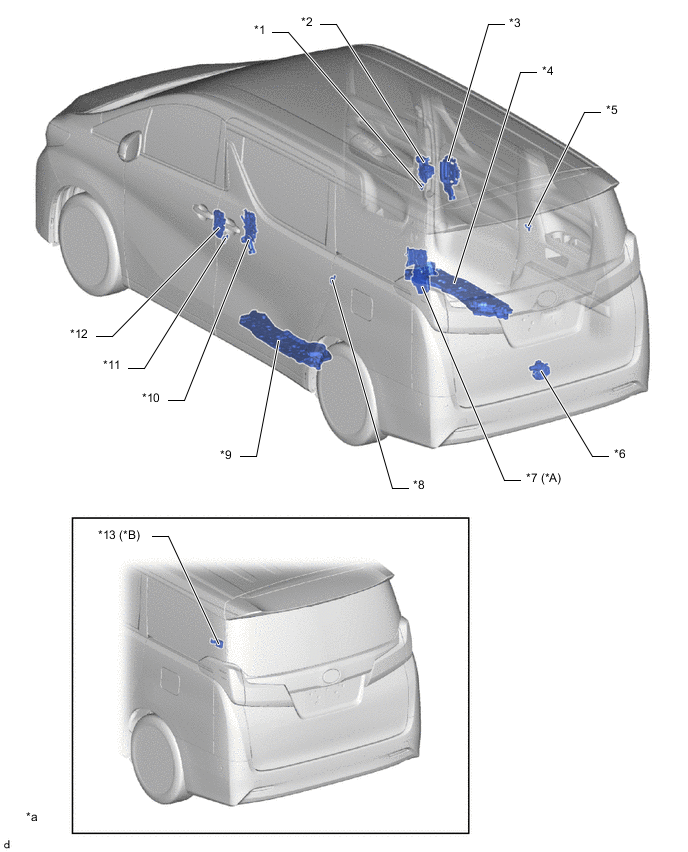

| *A | для моделей с системой автоматизированного привода двери багажного отделения | *B | для моделей без системы автоматизированного привода двери багажного отделения |
| *1 | Выключатель освещения проема правой передней двери в сборе | *2 | Замок правой передней двери с электродвигателем в сборе
|
| *3 | Ручка правой раздвижной двери в сборе
|
*4 | Блок электропривода правой раздвижной двери
|
| *5 | Выключатель освещения проема правой задней двери в сборе | *6 | Замок двери багажного отделения в сборе
|
| *7 | Блок электропривода двери багажного отделения
|
*8 | Выключатель освещения проема левой задней двери в сборе |
| *9 | Блок электропривода левой раздвижной двери
|
*10 | Ручка левой раздвижной двери в сборе
|
| *11 | Выключатель освещения проема левой передней двери в сборе | *12 | Замок левой передней двери с электродвигателем в сборе
|
| *13 | ЭБУ двери сети мультиплексной связи | - | - |
| *a | Этот рисунок приведен только для примера. | - | - |

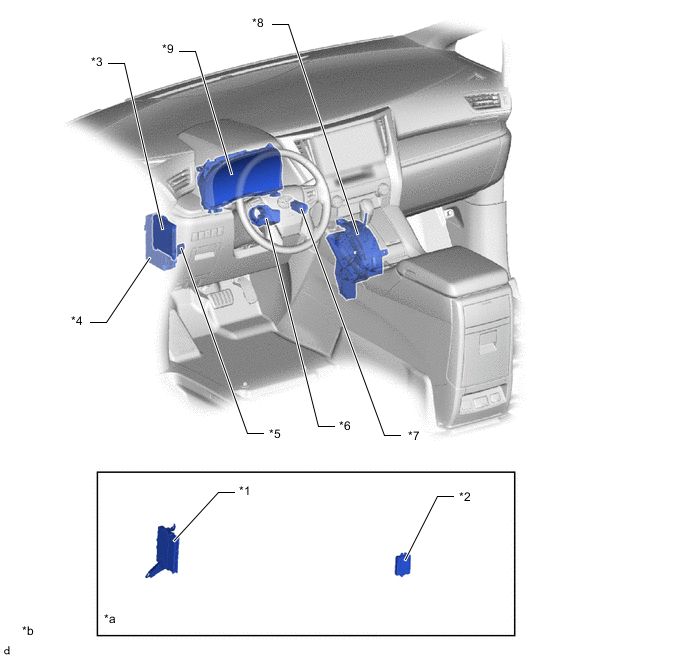

Figure 3. Для моделей с левосторонним рулевым управлением
| *1 | ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) | *2 | Блок идентификационного кода (ЭБУ кода иммобилайзера) |
| *3 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *4 | Левый распределительный блок в сборе
|
| *5 | Выключатель стоп-сигналов в сборе | *6 | Привод блокировки рулевого управления в сборе
|
| *7 | Выключатель зажигания (нажимной пусковой переключатель) | *8 | Устройство управления блокировкой переключения передач
|
| *9 | Щиток приборов в сборе | - | - |
| *a | Установочные положения деталей см. в бюллетене технического обслуживания. | *b | Этот рисунок приведен только для примера. |

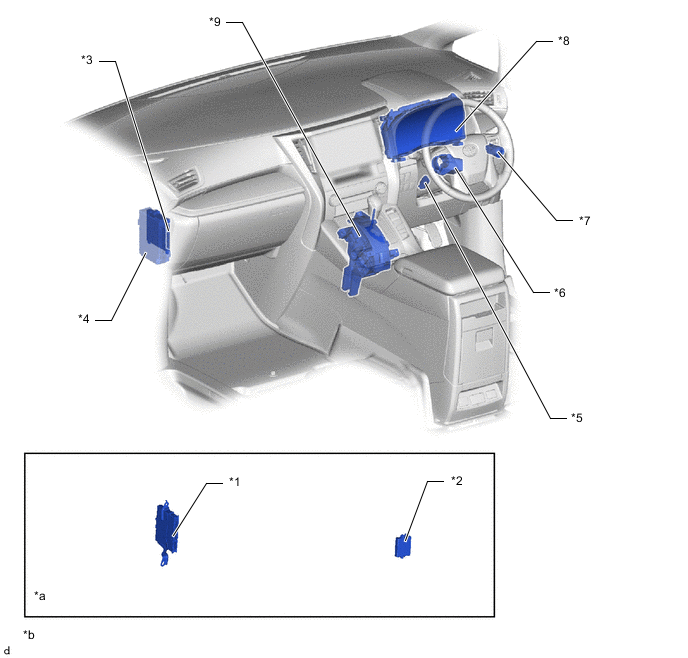

Figure 4. Для моделей с правосторонним рулевым управлением
| *1 | ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) | *2 | Блок идентификационного кода (ЭБУ кода иммобилайзера) |
| *3 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | *4 | Левый распределительный блок в сборе
|
| *5 | Выключатель стоп-сигналов в сборе | *6 | Привод блокировки рулевого управления в сборе
|
| *7 | Выключатель зажигания (нажимной пусковой переключатель) | *8 | Щиток приборов в сборе |
| *9 | Устройство управления блокировкой переключения передач
|
- | - |
| *a | Установочные положения деталей см. в бюллетене технического обслуживания. | *b | Этот рисунок приведен только для примера. |
