СИСТЕМА SFI РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

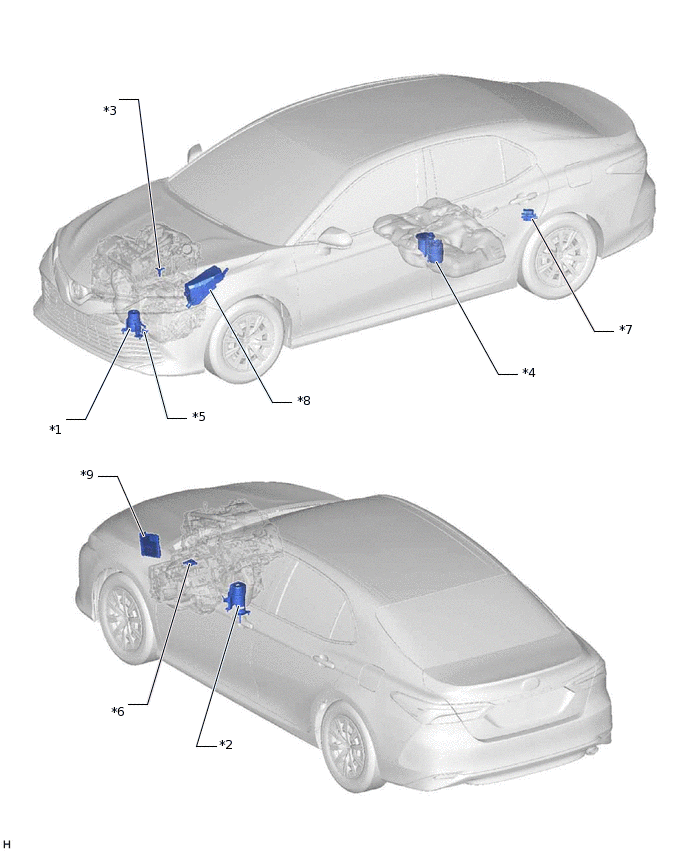

ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНЯЯ ПОДУШКА ОПОРЫ ДВИГАТЕЛЯ |
*2 |
ПОДУШКА ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ |
*3 |
ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА В СБОРЕ |
*4 |
ТОПЛИВНЫЙ НАСОС (со стороны низкого давления) |
*5 |
ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН (для активной управляемой подвески двигателя) |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
*7 |
ЭБУ ТОПЛИВНОГО НАСОСА |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ |
*9 |
ECM |
- |
- |

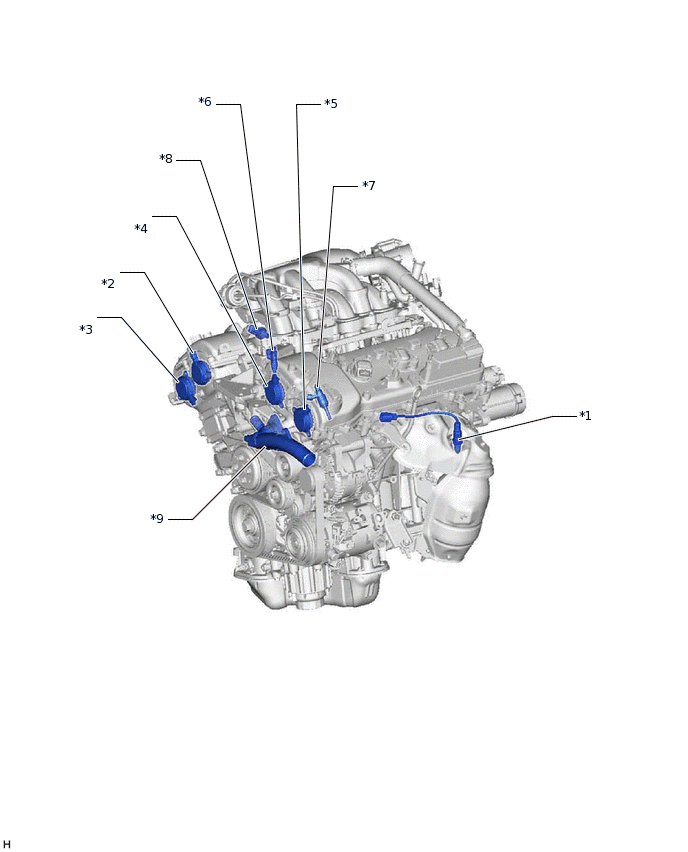

ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (датчик 1 ряда 2) |
*2 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала впускных клапанов ряда 1) |
*3 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала выпускных клапанов ряда 1) |
*4 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала впускных клапанов ряда 2) |
*5 |
ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для распредвала выпускных клапанов ряда 2) |
*6 |
ТОПЛИВНАЯ ФОРСУНКА (для впрыска во впускной канал) |
*7 |
ТОПЛИВНАЯ ФОРСУНКА (для непосредственного впрыска) |
*8 |
ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ (в контуре низкого давления) |
*9 |
ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ С ТЕРМОСТАТОМ В СБОРЕ |
- |
- |

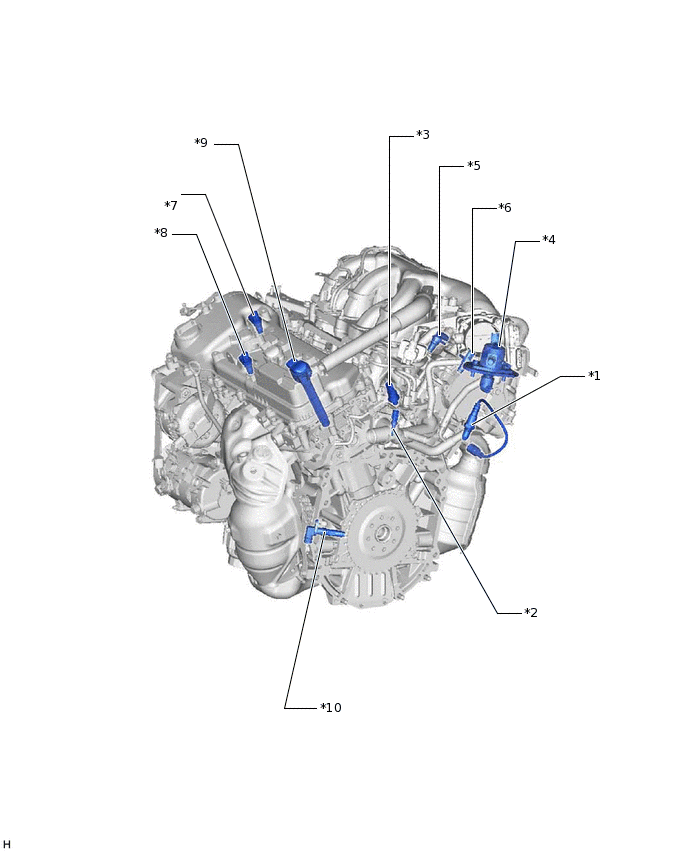

ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (датчик 1 ряда 1) |
*2 |
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
*3 |
ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОЙ СИСТЕМЕ (со стороны высокого давления) |
*4 |
ТОПЛИВНЫЙ НАСОС В СБОРЕ (в контуре высокого давления) |
*5 |
ДАТЧИК VVT (для распредвала впускных клапанов, ряд 1) |
*6 |
ДАТЧИК VVT (для распредвала выпускных клапанов, ряд 1) |
*7 |
ДАТЧИК VVT (для распредвала впускных клапанов, ряд 2) |
*8 |
ДАТЧИК VVT (для распредвала выпускных клапанов, ряд 2) |
*9 |
КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
*10 |
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА |

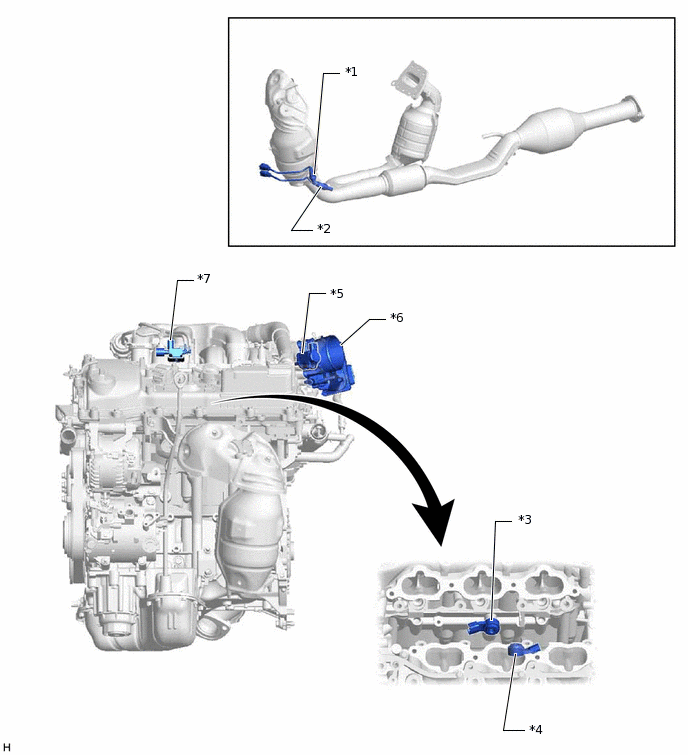

ИЛЛЮСТРАЦИЯ
*1 |
ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 1) |
*2 |
ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 2 ряда 2) |
*3 |
ДАТЧИК ДЕТОНАЦИИ (ряд 1) |
*4 |
ДАТЧИК ДЕТОНАЦИИ (ряд 2) |
*5 |
ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
*6 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*7 |
ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН № 1 (для клапана управления забором воздуха) |
- |
- |

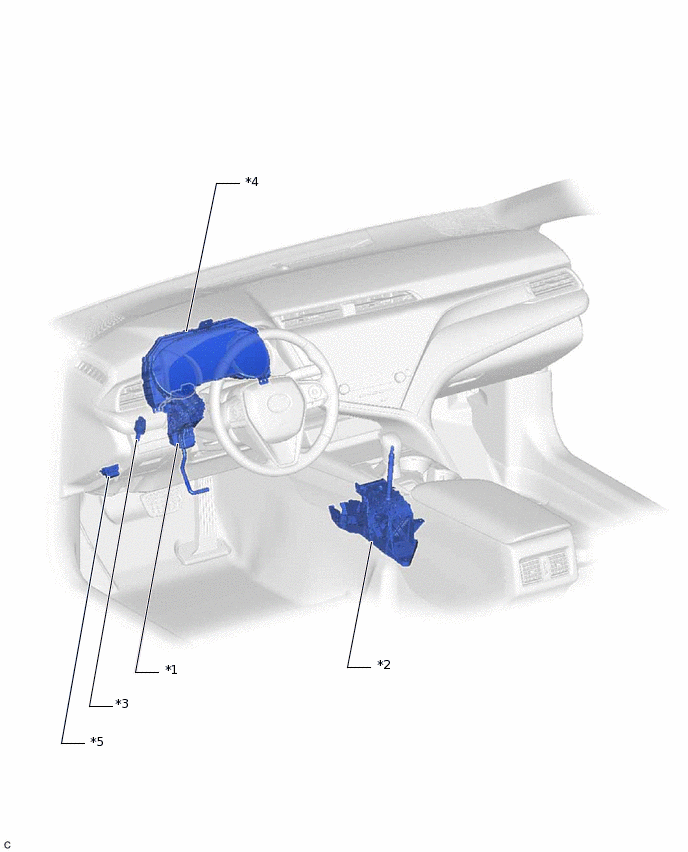

ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ КОРОБКИ ПЕРЕДАЧ (БЛОК УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ) |
*3 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
DLC3 |
- |
- |
