СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ КОНТАКТЫ ЭБУ

  1. ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ

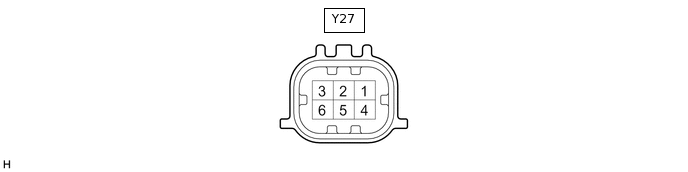

    E286120E31

    1. Отсоедините разъем Y27 задней телекамеры в сборе.

    2. Измерьте напряжение на разъеме со стороны жгута проводов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      Y27-6 (CB+) - масса

      B - масса

      Источник питания

      Питание включено (ACC)

      5,5 - 7,05 В

    3. Подсоедините разъем Y27 задней телекамеры в сборе.

    4. Проверьте сопротивление, напряжение и форму сигналов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      Y27-2 (CV-) - масса

      R - экран

      Масса

      Всегда

      Менее 1 Ом

      Y27-3 (CV+) - Y27-2 (CV-)

      W-R

      Видеосигнал

      Питание включено (IG), рычаг переключения передач в положении R, объектив камеры не закрыт, изображение выводится

      Формирование импульсов (см. сигнал 1)

      Питание включено (IG), рычаг переключения передач в положении R, объектив камеры закрыт, экран затемнен

      Формирование импульсов (см. сигнал 2)

      Y27-5 (CGND) - масса

      G - масса

      Экранированное заземление на массу

      Всегда

      Менее 1 Ом
    5. E265840C03

      *a

      Осциллограмма 1

      *b

      Осциллограмма 2

      *c

      Сигнал синхронизации

      *d

      Сигнал видеоизображения

      Форма сигнала (для справки):

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому проверяйте форму сигнала на радиоприемнике в сборе с подсоединенным разъемом.

      1. Осциллограмма 1

        Параметр / Устройство

        Описание

        Номера контактов (обозначения)

        Y27-3 (CV+) - Y27-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Питание включено (IG), рычаг переключения передач в положении R, объектив камеры не закрыт, изображение выводится
        Tip:

        Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

      2. Осциллограмма 2

        Наименование

        Описание

        Номера контактов (обозначения)

        Y27-3 (CV+) - Y27-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Питание включено (IG), рычаг переключения передач в положении R, объектив камеры закрыт, экран затемнен
        Tip:

        Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.
