SEAT BELT WARNING SYSTEM(w/o Occupant Classification System) PARTS LOCATION

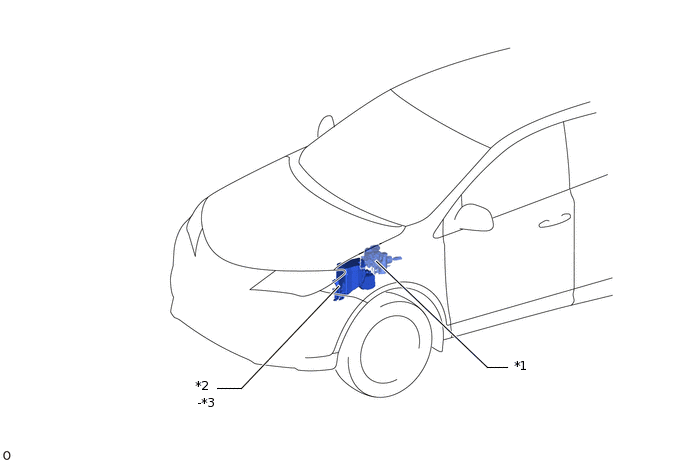

ILLUSTRATION
*1 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU) |
*2 |
ENGINE ROOM NO. 1 RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*3 |
ECU-B NO.2 FUSE |
- |
- |
ILLUSTRATION

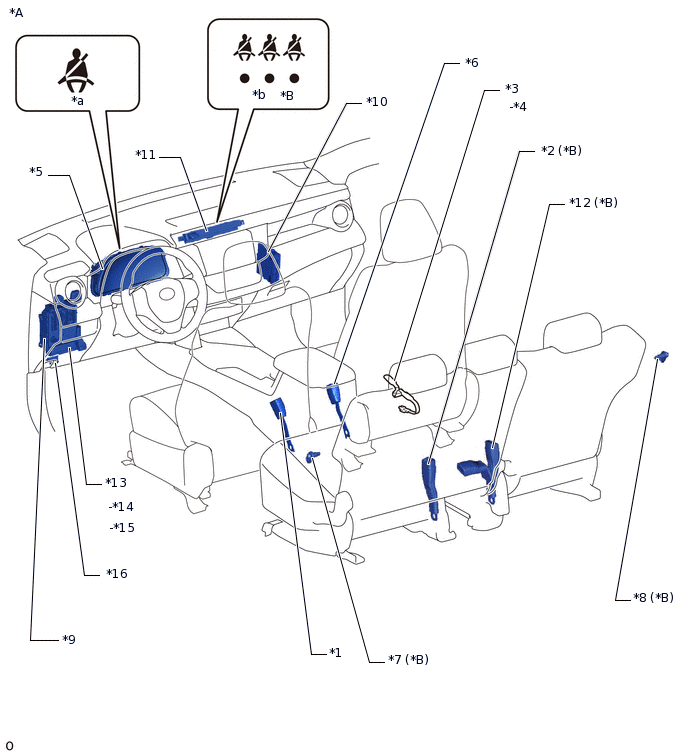

*A |
for LHD |
*B |
w/ Rear Seat Belt Warning System |
*1 |
FRONT SEAT INNER BELT ASSEMBLY LH |
*2 |
REAR SEAT INNER BELT ASSEMBLY LH |
*3 |
SEPARATE TYPE FRONT SEAT CUSHION PAD |
*4 |
OCCUPANT DETECTION SENSOR |
*5 |
COMBINATION METER ASSEMBLY |
*6 |
FRONT SEAT INNER BELT ASSEMBLY RH |
*7 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*8 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*9 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*10 |
HYBRID VEHICLE CONTROL ECU |
*11 |
TELLTALE LIGHT ASSEMBLY |
*12 |
REAR SEAT INNER BELT WITH CENTER BELT ASSEMBLY RH |
*13 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*14 |
METER FUSE |
*15 |
ECU-IG NO.1 FUSE |
*16 |
DLC3 |
*a |
FRONT SEAT BELT WARNING LIGHT |
*b |
REAR SEAT BELT WARNING LIGHT |
ILLUSTRATION

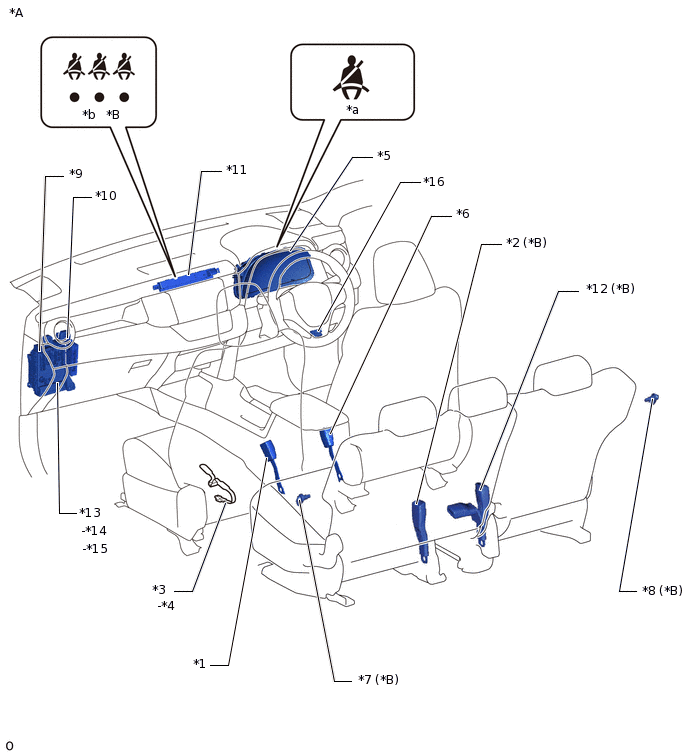

*A |
for RHD |
*B |
w/ Rear Seat Belt Warning System |
*1 |
FRONT SEAT INNER BELT ASSEMBLY LH |
*2 |
REAR SEAT INNER BELT ASSEMBLY LH |
*3 |
SEPARATE TYPE FRONT SEAT CUSHION PAD |
*4 |
OCCUPANT DETECTION SENSOR |
*5 |
COMBINATION METER ASSEMBLY |
*6 |
FRONT SEAT INNER BELT ASSEMBLY RH |
*7 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*8 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*9 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*10 |
HYBRID VEHICLE CONTROL ECU |
*11 |
TELLTALE LIGHT ASSEMBLY |
*12 |
REAR SEAT INNER BELT WITH CENTER BELT ASSEMBLY RH |
*13 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*14 |
METER FUSE |
*15 |
ECU-IG NO.1 FUSE |
*16 |
DLC3 |
*a |
FRONT SEAT BELT WARNING LIGHT |
*b |
REAR SEAT BELT WARNING LIGHT |
