ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
СНИМИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
Нажмите здесьClick here
ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
Проверьте сопротивление.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

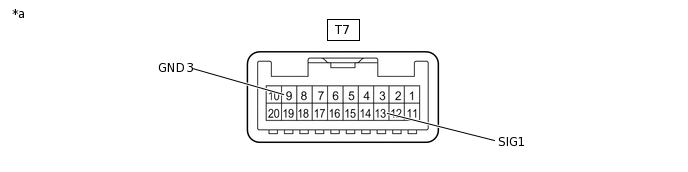

*a
Устройство с отсоединенным жгутом проводов
(лампа индивидуального освещения)
-
-
Сопротивление
Контакты для подключения диагностического прибора
Условие
Номинальное значение
T7-13 (SIG1) - T7-9 (GND3)
Выключатель системы подачи сигнала бедствия не нажат
410 - 414 Ом
T7-13 (SIG1) - T7-9 (GND3)
Выключатель системы подачи сигнала бедствия нажат
81 - 83 Ом
Проверьте работу (индикатор).
Убедитесь, что все индикаторы светятся, когда к контактам разъема лампы индивидуального освещения подсоединены 2 сухих элемента, как показано на рисунке.

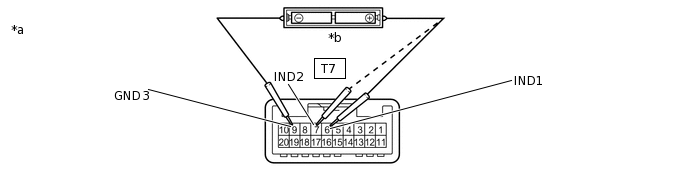

*a
Устройство с отсоединенным жгутом проводов
(лампа индивидуального освещения)
*b
Два сухих элемента 1,5 В
Note:Не подавайте напряжение свыше 3 В.
OK
Подключение диагностического прибора
Условие
Номинальное значение
T7-6 (IND1) - T7-9 (GND3)
Положительный (+) вывод батареи сухих элементов - отрицательный (-) вывод батареи сухих элементов
Светится КРАСНЫЙ индикатор HELP
T7-7 (IND2) - T7-9 (GND3)
Положительный (+) вывод батареи сухих элементов - отрицательный (-) вывод батареи сухих элементов
Светится ЗЕЛЕНЫЙ индикатор HELP
Убедитесь, что индикатор HELP светится, когда к контактам разъема лампы индивидуального освещения подсоединена батарея, как показано на рисунке.

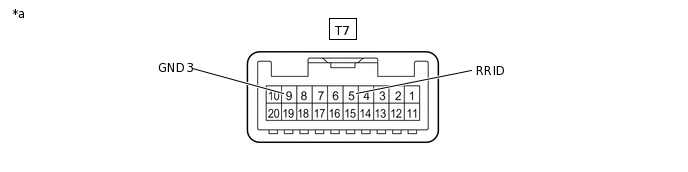

*a
Устройство с отсоединенным жгутом проводов
(лампа индивидуального освещения)
-
-
OK
Подключение диагностического прибора
Условие
Номинальное значение
T7-5 (RRID) - T7-9 (GND3)
Положительный (+) вывод аккумуляторной батареи - отрицательный (-) вывод аккумуляторной батареи
Индикатор HELP горит
УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
Нажмите здесьClick here
