ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ В СБОРЕ

    1. Временно закрепите датчик положения паркинга/нейтрали 2 болтами на картере автоматической трансмиссии в блоке с главной передачей.

      Note:

      Прежде чем устанавливать датчик положения паркинга/нейтрали в сборе, удалите всю грязь и ржавчину с вала рычага клапана с ручным управлением в сборе. Следите за тем, чтобы датчик положения паркинга/нейтрали устанавливался строго вдоль вала рычага клапана с ручным управлением, и будьте осторожны, чтобы не деформировать плоскую пружину, поддерживающую вал рычага клапана с ручным управлением. Если плоская пружина деформирована, датчик положения паркинга/нейтрали не может быть установлен правильно.

    2. Временно установите рычаг приводного вала трансмиссии на датчик положения паркинга/нейтрали.

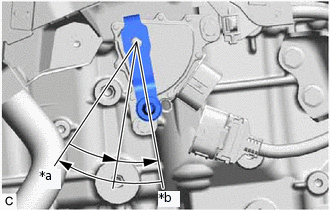

    3. C370844C01

      *a

      P

      *b

      N

      Поверните рычаг приводного вала трансмиссии до упора по часовой стрелке, а затем на 2 прорези против часовой стрелки.

    4. Снимите рычаг приводного вала трансмиссии с датчика положения паркинга/нейтрали.

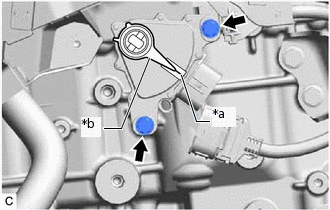

    5. C370845C01

      *a

      Базовая линия нейтрали

      *b

      Выступы

      Совместите выступ с базовой линией нейтрали.

    6. Удерживайте датчик положения паркинга/нейтрали в данном положении и затяните 2 болта.

      5,4 Н*м

      55 кгс*см

      48 фунт-сила-дюймов

    7. Установите рычаг приводного вала трансмиссии на вал рычага клапана с ручным управлением и закрепите его шайбой и гайкой.

      12,7 Н*м

      130 кгс*см

      9 фунт-сила-футов

    8. Подсоедините разъем датчика положения паркинга/нейтрали.

  2. ПОДСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    1. C378147C01

      *a

      Правильно

      *b

      Неправильно

      Подсоедините трос механизма переключения передач в сборе к рычагу приводного вала трансмиссии и закрепите его гайкой, как показано на рисунке.

      Note:

      Перед подсоединением троса механизма переключения передач убедитесь, что датчик положения паркинга/нейтрали и рычаг переключения передач находятся в нейтральном положении.

  3. УСТАНОВИТЕ ПРИЖИМНУЮ ПЛАНКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ECM

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. УСТАНОВИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Нажмите здесьЩелкните по следующей ссылке

  6. ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. ПРОВЕРЬТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  8. ОТРЕГУЛИРУЙТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

    Нажмите здесьЩелкните по следующей ссылке
