ДВЕРЬ БАГАЖНИКА РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   1. Для моделей с системой помощи при парковке:

      Нажмите здесьClick here

   2. Для моделей с системой панорамного обзора:

      Нажмите здесьClick here

2. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   Нажмите здесьClick here

3. СНИМИТЕ РЫЧАГ И ЩЕТКУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

   Нажмите здесьClick here

4. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ДВИГАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ

   Нажмите здесьClick here

5. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

   1.

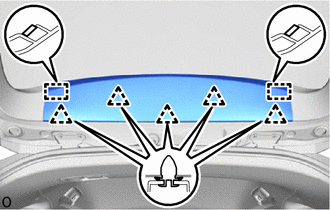

      Освободите 2 направляющие и 5 фиксаторов и снимите центральную облицовку двери багажного отделения.

6. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

   1.

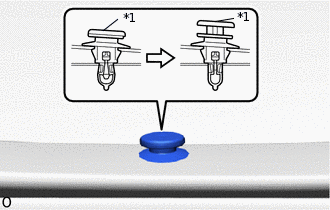

      *1

      Колпачок

      Освободите штифт и снимите фиксатор, как показано на рисунке.

   2.

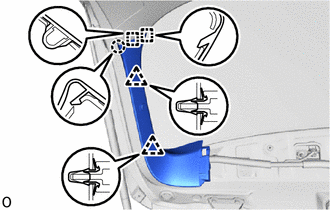

      Расцепите захват и 2 фиксатора.

   3. Освободите 2 направляющие и снимите левую боковую облицовку двери багажного отделения.

7. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

8. СНИМИТЕ ОБЛИЦОВОЧНУЮ ОПОРУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным электроприводом двери багажного отделения)

   1.

      Освободите 2 захвата и 2 направляющие и снимите облицовочную опору двери багажного отделения.

9. СНИМИТЕ РУЧКУ-СКОБУ ДВЕРИ (для моделей с автоматизированным приводом двери багажного отделения)

   1.

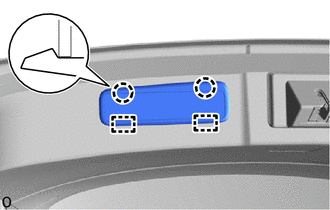

      Расцепите 6 захватов и снимите ручку-скобу.

   2. Отсоедините разъем.

10. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьClick here

11. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьClick here

12. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    1.

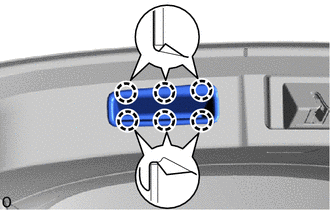

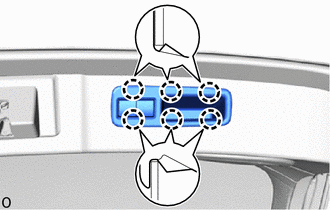

       Освободите 6 захватов и снимите левую облицовочную накладку двери багажного отделения.

13. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

14. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    1.

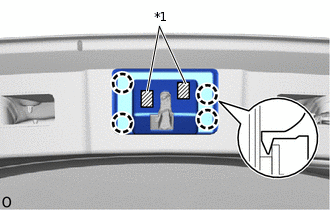

       *1	Двусторонняя клейкая лента

       Освободите 4 захвата.

    2. Снимите двустороннюю клейкую ленту и крышку замка двери багажного отделения.

15. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    1.

       *1	Двусторонняя клейкая лента

       Освободите 4 захвата.

    2. Снимите двустороннюю клейкую ленту и крышку замка двери багажного отделения.

16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    1.

       *A	для моделей с низкочастотным динамиком
       *B	для моделей без низкочастотного динамика

       Освободите 14 фиксаторов и снимите облицовочную накладку двери багажного отделения.

17. СНИМИТЕ АНТЕННУ УСИЛИТЕЛЯ № 1 В СБОРЕ

    Нажмите здесьClick here

18. СНИМИТЕ ЛЕВЫЙ ДАТЧИК автоматизированной двери багажного отделения с электроприводом В СБОРЕ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьClick here

19. СНИМИТЕ ПРАВЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОЙ ДВЕРИ багажного отделения (для моделей с автоматизированным электроприводом двери багажного отделения)

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

20. СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ

    Нажмите здесьClick here

21. СНИМИТЕ ФОРСУНКУ ЗАДНЕГО СТЕКЛООМЫВАТЕЛЯ

    Нажмите здесьClick here

22. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

    Нажмите здесьClick here

23. СНИМИТЕ ЗАДНИЙ ПРАВЫЙ ФОНАРЬ В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

24. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

25. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьClick here

26. СНИМИТЕ ЛЕВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

    Нажмите здесьClick here

27. СНИМИТЕ ПРАВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

28. СНИМИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ (для моделей с мониторной системой помощи при парковке задним ходом)

    Нажмите здесьClick here

29. СНИМИТЕ ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (для моделей с автоматизированной дверью багажного отделения)

    Нажмите здесьClick here

30. СНИМИТЕ ЗАДНИЙ ДИНАМИК № 3 В СБОРЕ (для моделей с динамиком в двери багажного отделения)

    Нажмите здесьClick here

31. СНИМИТЕ ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ (для моделей с автоматизированным электроприводом двери багажного отделения)

    Нажмите здесьClick here

32. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с автоматизированным электроприводом двери багажного отделения)

    Нажмите здесьClick here

33. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ багажного отделения В СБОРЕ (для моделей без автоматизированного электропривода двери багажного отделения)

    Нажмите здесьClick here

34. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

    Нажмите здесьClick here

35. СНИМИТЕ ГРУЗ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    1.

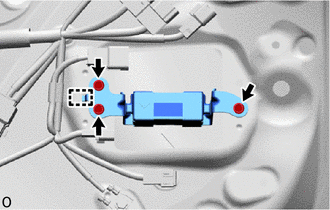

       Выверните 3 болта.

    2. Отсоедините направляющую и груз двери багажного отделения.

36. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ УПОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    1.

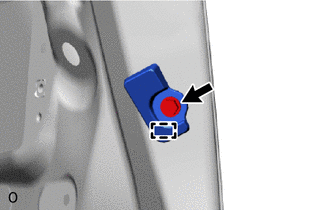

       Выверните болт.

    2. Освободите направляющую и снимите левый нижний упор двери багажного отделения.

37. СНИМИТЕ НИЖНИЙ УПОР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

38. СНИМИТЕ АМОРТИЗАТОР

    1.

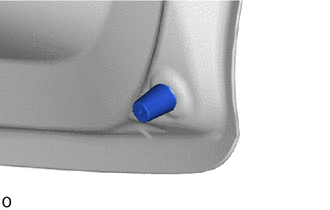

       Снимите амортизатор.

       Tip:

       Порядок выполнения работ такой же, как для левой стороны.
