СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ Цепь функции AUTO системы стояночного тормоза с электроприводом

Код DTC Наименование DTC
Цепь функции AUTO системы стояночного тормоза с электроприводом

ОПИСАНИЕ

ЭБУ стояночного тормоза получает данные о положении рычага переключения передач от ЭБУ гибридной системы по шине CAN, а также сигнал частоты вращения колес и сигнал выключателя стоп-сигналов от ЭБУ системы противоскольжения.

Функция управления AUTO (управления по положению рычага переключения передач) системы стояночного тормоза с электроприводом автоматически освобождает стояночный тормоз, когда выполняются следующие условия: 1) Питание включено (IG); 2) педаль тормоза нажата; 3) рычаг переключения передач выведен из положения P. Если рычаг переключения передач переводится в положение P при выполнении этих условий, данная функция автоматически блокирует стояночный тормоз.

При включенном питании (IG) и нажатой педали тормоза функция AUTO (функция управления в зависимости от положения рычага переключения передач) автоматически блокирует стояночный тормоз, когда рычаг переключения передач переводится в положение Р, и разблокирует его, когда рычаг переключения передач выводится из положения Р.

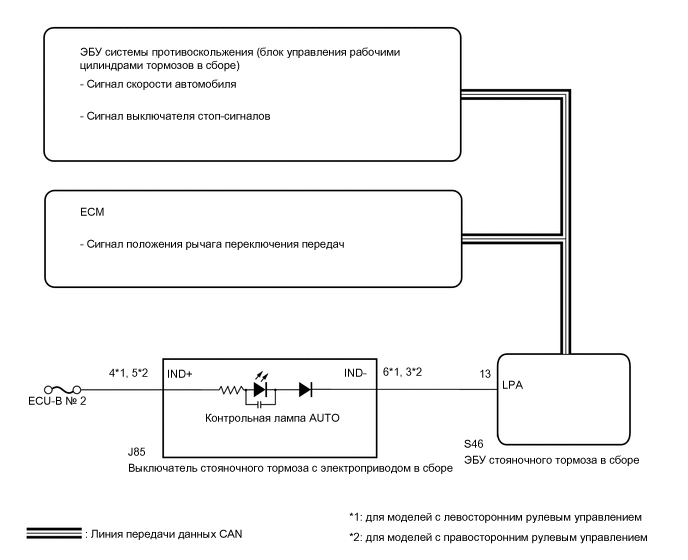

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

C351542E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед тем как отсоединять разъемы или предохранители, выключите питание и подождите не менее 20 с.

  • В случае замены ЭБУ стояночного тормоза в сборе приведите в действие выключатель стояночного тормоза с электроприводом, когда контрольная лампа стояночного тормоза (красная) начнет мигать при первом включении питания (IG).

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC (СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN)

    1. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Chassis > Electric Parking Brake > Trouble Codes

    Result

    Result

    Следующий шаг

    DTC не выводятся.

    А

    Коды DTC выводятся

    Б
    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"

    Нажмите здесьClick here

    A

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (AUTO MODE)

    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

    6. Снимите показания с дисплея GTS в режиме DATA LIST.

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Auto Mode

      Состояние разрешения работы в режиме AUTO (управления по положению рычага переключения передач)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Ручной режим

      ON (ВКЛ): режим AUTO (управление по положению рычага переключения передач)

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Auto Mode

      OK

      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).

      Tip:

      Сведения о переключении режима: Нажмите здесьClick here

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    СНИМИТЕ ПОКАЗАНИЯ GTS (P / N / R / D POSITION)Click here

    СООТВ

  3. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ В СБОРЕ

    1. Снимите выключатель стояночного тормоза с электроприводом в сборе.

      Нажмите здесьClick here

    2. Проверьте выключатель стояночного тормоза с электроприводом в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ

    Нажмите здесьClick here

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СТОЯНОЧНОГО ТОРМОЗА - ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ)

    1. Отсоедините разъем J85 выключателя стояночного тормоза с электроприводом в сборе.

    2. Отсоедините разъем S46 ЭБУ стояночного тормоза.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Заданные условия

      S46-20 (LCK1) - J85-9 (LOK1)

      Всегда

      Менее 5 Ом

      S46-15 (LCK2) - J85-10 (LOK2)

      Всегда

      Менее 5 Ом

      S46-20 (LCK1) или J85-9 (LOK1) - масса

      Всегда

      10 кОм или более

      S46-15 (LCK2) или J85-10 (LOK2) - масса

      Всегда

      10 кОм или более

      S46-19 (REL1) - J85-1 (RLS1)

      Всегда

      Менее 5 Ом

      S46-16 (REL2) - J85-2 (RLS2)

      Всегда

      Менее 5 Ом

      S46-19 (REL1) или J85-1 (RLS1) - масса

      Всегда

      10 кОм или более

      S46-16 (REL2) или J85-2 (RLS2) - масса

      Всегда

      10 кОм или более

      J85-16 (GND1) - масса

      Всегда

      Менее 5 Ом
      Table 2. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Заданные условия

      S46-20 (LCK1) - J85-16 (LOK1)

      Всегда

      Менее 5 Ом

      S46-15 (LCK2) - J85-15 (LOK2)

      Всегда

      Менее 5 Ом

      S46-20 (LCK1) или J85-16 (LOK1) - масса

      Всегда

      10 кОм или более

      S46-15 (LCK2) или J85-15 (LOK2) - масса

      Всегда

      10 кОм или более

      S46-19 (REL1) - J85-8 (RLS1)

      Всегда

      Менее 5 Ом

      S46-16 (REL2) - J85-7 (RLS2)

      Всегда

      Менее 5 Ом

      S46-19 (REL1) или J85-8 (RLS1) - масса

      Всегда

      10 кОм или более

      S46-16 (REL2) или J85-7 (RLS2) - масса

      Всегда

      10 кОм или более

      J85-9 (GND1) - масса

      Всегда

      Менее 5 Ом

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. СНИМИТЕ ПОКАЗАНИЯ GTS (P / N / R / D POSITION)

    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

    6. Снимите показания с дисплея GTS в режиме DATA LIST.

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Shift Position

      Положение рычага переключения передач

      P, N, R, D или Unknown

      P: Рычаг переключения передач в положении Р

      N: Рычаг переключения передач в положении N

      R: Рычаг переключения передач в положении R

      D: Рычаг переключения передач в положении D или M

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Shift Position

      OK

      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ"

    Нажмите здесьClick here

    СООТВ

  6. СНИМИТЕ ПОКАЗАНИЯ GTS (STOP LIGHT SWITCH)

    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

    6. Снимите показания с дисплея GTS в режиме DATA LIST.

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Stop Light Switch

      Сигнал выключателя стоп-сигналов в сборе (входной)

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Педаль тормоза отпущена

      ON (ВКЛ): педаль тормоза нажата

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Stop Light Switch

      OK

      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьClick hereClick here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ"

    Нажмите здесьClick here
