ПРОТИВОУГОННАЯ СИСТЕМА Цепь датчика разбивания стекла

Код DTC Наименование DTC
Цепь датчика разбивания стекла

ОПИСАНИЕ

Когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) обнаруживает, что датчик разбивания стекла (стекло двери багажного отделения (датчик разбивания стекла )*1 и Левый/правый поврежден, противоугонная система переходит из состояния готовности в состояние срабатывания сигнализации.

  • *1: Для моделей с выключателем датчика проникновения

  • *2: для моделей с датчиком разбивания стекла в сборе (левая/правая)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

  1. для моделей с выключателем датчика проникновения без датчика разбивания стекла в сборе (левая/правая)

    B427499E01

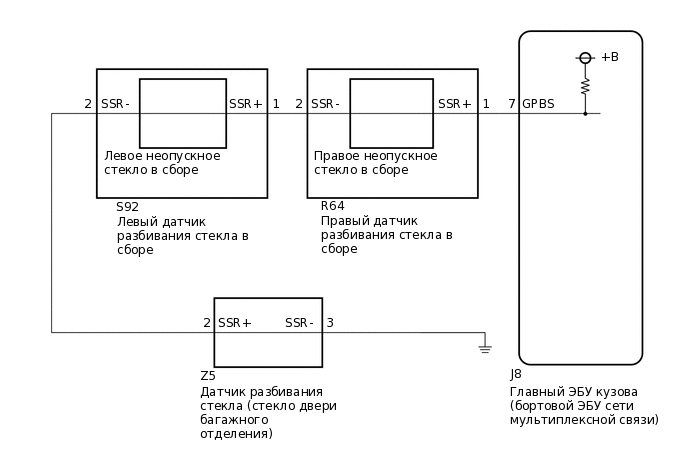

  2. для моделей с датчиком разбивания стекла в сборе (левая/правая)

    B508220E01

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (SEALED GLAS BRAK SEN)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Sealed Glas Brak Sen

      Подключение датчика разбивания стекла

      With (с) или Without (без)

      With: Датчик разбивания стекла соединен

      Without: Датчик разбивания стекла не соединен

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Sealed Glas Brak Sen

      OK

      Отображение на экране GTS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

    1. Проверьте датчик разбивания стекла (стекла двери багажного отделения).

      Нажмите здесьClick here

    Result

    Result

    Перейти К

    OK (для моделей с выключателем датчика проникновения без датчика разбивания стекла в сборе)

    A

    OK (для моделей с датчиком разбивания стекла в сборе)

    B

    NG

    C
    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) - МАССА)Click here

    C

    ЗАМЕНИТЕ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

    Нажмите здесьClick here

    A

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) — ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ))

    1. Отсоедините разъем J8 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J8-7 (GPBS) - Z5-2 (SSR+)

      Всегда

      Менее 1 Ом

      J8-7 (GPBS) или Z5-2 (SSR+) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) — МАССА)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z5-3 (SSR-) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) — МАССА)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z5-3 (SSR-) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) — ЛЕВЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА В СБОРЕ)

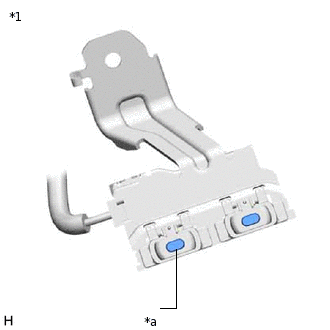

    1. B508211C01

      *1

      Левый датчик разбивания стекла в сборе

      *a

      Terminal-2

      Снимите датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Подсоедините разъем S92 разъем левого датчика разбивания стекла в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Z5-2 (SSR+) - контакт 2 левого датчика разбивания стекла в сборе

      Всегда

      Менее 1 Ом

      Z5-2 (SSR+) или контакт 2 левого датчика разбивания стекла - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛАClick here

    СООТВ

  7. ПРОВЕРЬТЕ ЛЕВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

    1. ПРОВЕРЬТЕ ЛЕВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РАЗБИВАНИЯ СТЕКЛА - ЛЕВЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (ПРАВОГО)

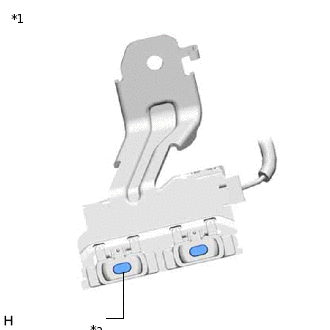

    1. B508212C02

      *1

      Правый датчик разбивания стекла в сборе

      *a

      Terminal-2

      Снимите правый датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Подсоедините разъем R64 разъем правого датчика разбивания стекла в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      Левый датчик разбивания стекла Контакт 1 - контакт 2 правого датчика разбивания стекла в сборе

      Всегда

      Менее 1 Ом

      Контакт датчика разбивания стекла в сборе или левого датчика разбивания стекла правого HWD2-2 - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛАClick here

    СООТВ

  9. ПРОВЕРЬТЕ ПРАВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

    1. Проверьте правое неопускное стекло в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ - ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА)

    1. Отсоедините разъем J8 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J8-7 (GPBS) - контакт 1 правого датчика разбивания стекла в сборе

      Всегда

      Менее 1 Ом

      J8-7 (GPBS) или правый датчик разбивания стекла контакт 1 - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    НЕ СООТВ.

  11. ПРОВЕРЬТЕ ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    1. Снимите правый датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Проверьте правый датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    Нажмите здесьClick here

  12. ПРОВЕРЬТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    1. Снимите датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Проверьте датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    Нажмите здесьClick here

    СООТВ

  13. ПРОВЕРЬТЕ ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    1. Снимите правый датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Проверьте правый датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    НЕ СООТВ.

    ЗАМЕНИТЕ ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    Нажмите здесьClick here

  14. ПРОВЕРЬТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    1. Снимите датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    2. Проверьте датчик разбивания стекла в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК РАЗБИВАНИЯ СТЕКЛА

    Нажмите здесьClick here
