АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8 динамиками) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

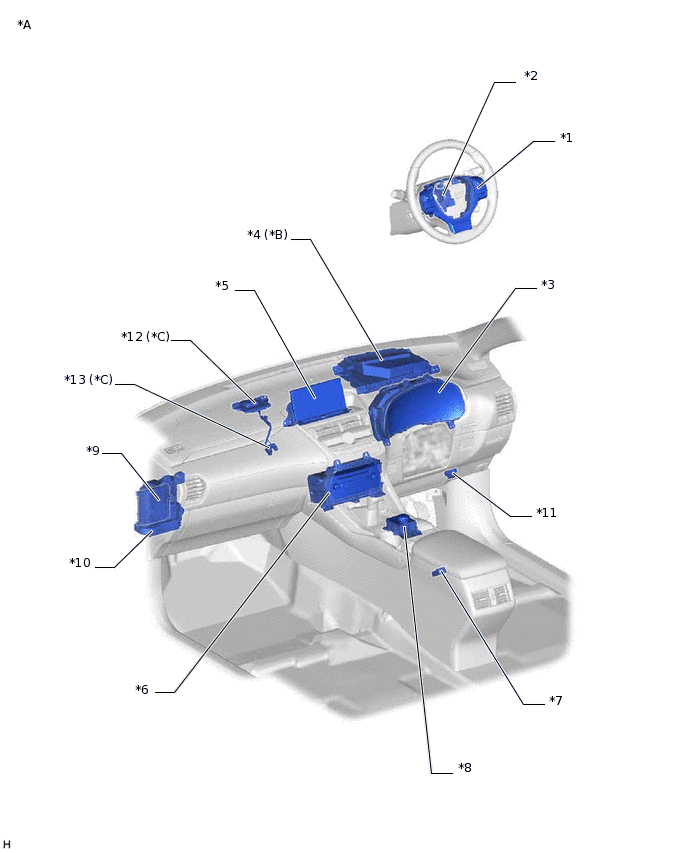

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с блоком индикации на ветровом стекле |
*C |
для моделей с антенной системы навигации |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*2 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*3 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*4 |
ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ |
*5 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*6 |
РАДИОПРИЕМНИК В СБОРЕ |
*7 |
ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ |
*8 |
КОНТРОЛЛЕР ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ PANEL |
*11 |
DLC3 |
*12 |
АНТЕННА СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
*13 |
АНТЕННЫЙ ШНУР В СБОРЕ |
- |
- |

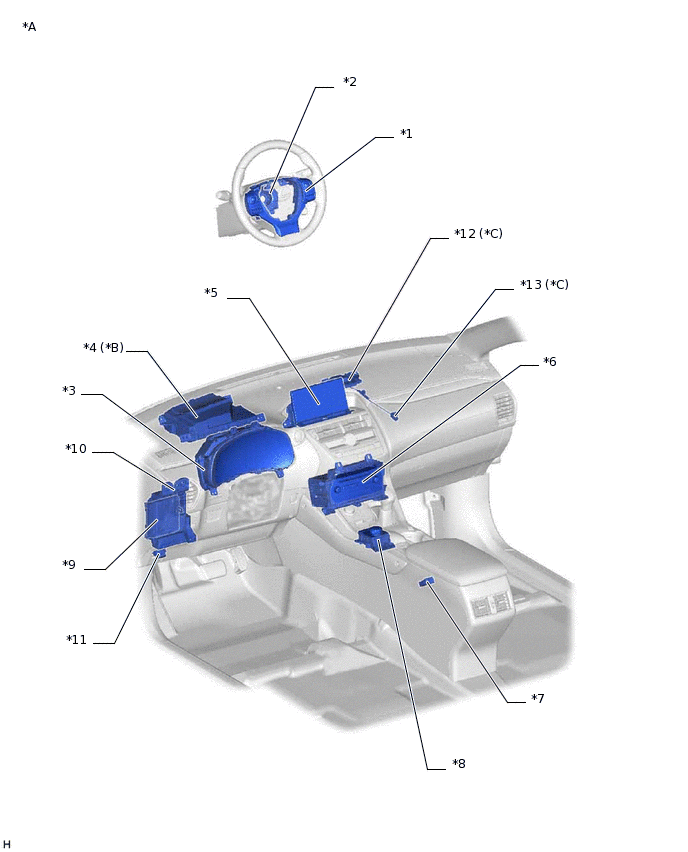

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с блоком индикации на ветровом стекле |
*C |
для моделей с антенной системы навигации |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
*2 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*3 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*4 |
ЭБУ ЗЕРКАЛА ЩИТКА ПРИБОРОВ |
*5 |
МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
*6 |
РАДИОПРИЕМНИК В СБОРЕ |
*7 |
ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ |
*8 |
КОНТРОЛЛЕР ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ACC - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 - ПРЕДОХРАНИТЕЛЬ PANEL |
*11 |
DLC3 |
*12 |
АНТЕННА СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
*13 |
АНТЕННЫЙ ШНУР В СБОРЕ |
- |
- |

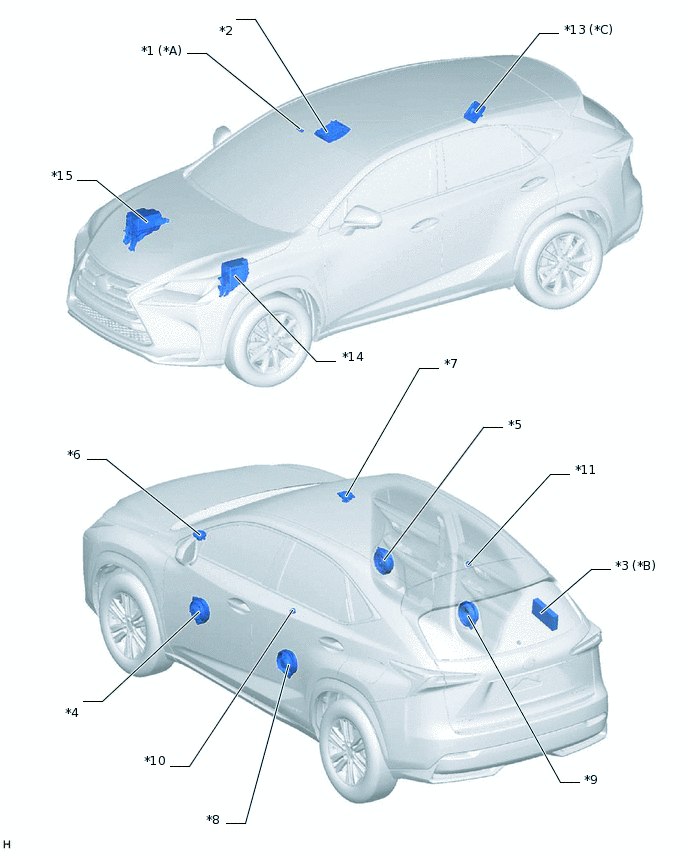

ИЛЛЮСТРАЦИЯ
*A |
для моделей с функцией DAB |
*B |
для моделей с компонентным стереоусилителем |
*C |
для моделей с системой панорамного обзора |
- |
- |
*1 |
АНТЕННА ЦИФРОВОГО АУДИОВЕЩАНИЯ В СБОРЕ |
*2 |
ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ - МИКРОФОН ТЕЛЕФОНА В СБОРЕ |
*3 |
КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
*4 |
ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК № 1 В СБОРЕ |
*5 |
ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ |
*6 |
ПЕРЕДНИЙ ЛЕВЫЙ ДИНАМИК № 2 В СБОРЕ |
*7 |
ПРАВЫЙ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
*8 |
ЛЕВЫЙ ЗАДНИЙ ДИНАМИК В СБОРЕ |
*9 |
ПРАВЫЙ ЗАДНИЙ ДИНАМИК В СБОРЕ |
*10 |
ЛЕВЫЙ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ |
*11 |
ПРАВЫЙ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ |
*13 |
ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ |
*14 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ AMP - ПРЕДОХРАНИТЕЛЬ ECU-B № 1 - ПРЕДОХРАНИТЕЛЬ ECU-B № 5 |
*15 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ECU-B № 2 - ПРЕДОХРАНИТЕЛЬ BBC № 3 |

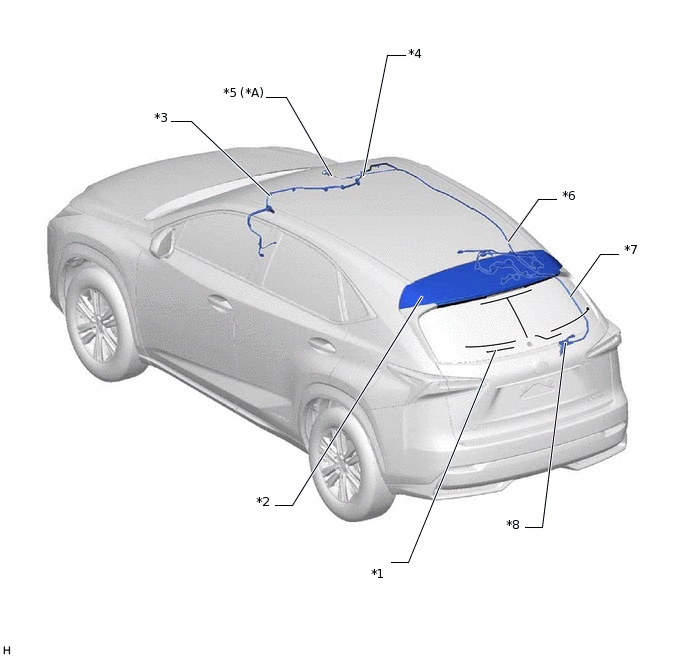

ИЛЛЮСТРАЦИЯ
*A |
для моделей с функцией DAB |
- |
- |
*1 |
НИТЬ АНТЕННЫ НА ОКОННОМ СТЕКЛЕ (РАДИОАНТЕННА) - FM SUB |
*2 |
ЗАДНИЙ СПОЙЛЕР (РАДИОАНТЕННА) - FM (основная антенна) / AM |
*3 |
ШНУР АНТЕННЫ № 1 |
*4 |
ШНУР АНТЕННЫ № 2 |
*5 |
ШНУР АНТЕННЫ № 3 |
*6 |
ШНУР АНТЕННЫ № 4 |
*7 |
ШНУР АНТЕННЫ № 5 |
*8 |
АНТЕННЫЙ УСИЛИТЕЛЬ № 1 В СБОРЕ |
