ПЕРЕДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВРЕМЕННО УСТАНОВИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Предварительно установите 2 прокачных штуцера переднего дискового тормоза на колесный тормозной цилиндр переднего дискового тормоза в сборе.

2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Установите 2 колпачка прокачных штуцеров переднего дискового тормоза на прокачные штуцера.

3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ

   1.

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой смазки на основе литиевого мыла по всей окружности 4 новых уплотнений поршней.

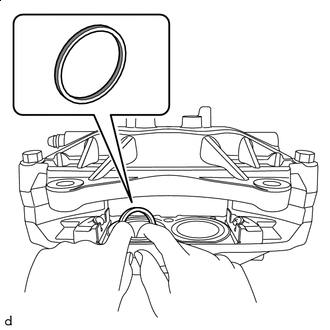

   2. Надежно установите 4 уплотнения поршня в канавки цилиндра переднего дискового тормоза в сборе.

      Note:

      Надежно установите уплотнение поршня в канавку в тормозном цилиндре переднего дискового тормоза.

4. УСТАНОВИТЕ ПОРШЕНЬ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

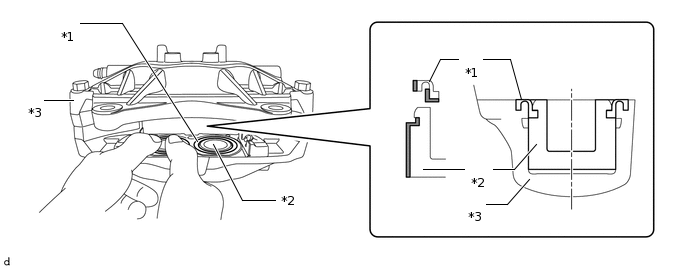

   1. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности 4 новых защитных колпачков тормозного цилиндра, как показано на рисунке.



      *1	Защитный колпачок цилиндра	*2	Поршень тормозного цилиндра переднего дискового тормоза
      *3	Колесный тормозной цилиндр переднего дискового тормоза		Гликолевая консистентная смазка на основе литиевого мыла

   2. Надежно установите 4 защитных колпачка в канавки 4 поршней переднего дискового тормоза.

   3. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на всю окружность 4 поршней переднего дискового тормоза и установите их в цилиндр переднего дискового тормоза.

      Note:

      Не прикладывайте чрезмерных усилий при установке поршня в цилиндр дискового тормоза.
