СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА, диагностический DTC: B124B

Код DTC Наименование DTC
B124B Система автоматического включения дальнего света

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) определяет состояние автоматической системы включения дальнего света на основании сигнала от передней камеры распознавания объектов.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B124B

Система автоматического включения дальнего света

Неисправность в системе автоматического включения дальнего света

  • Система передней камеры распознавания объектов

  • Предаварийная система безопасности

  • Система SFI

  • Система курсовой устойчивости

  • Система передачи данных CAN

  • Передняя камера распознавания объектов

  • Главный ЭБУ кузова (ЭБУ сети мультиплексной связи кузова)

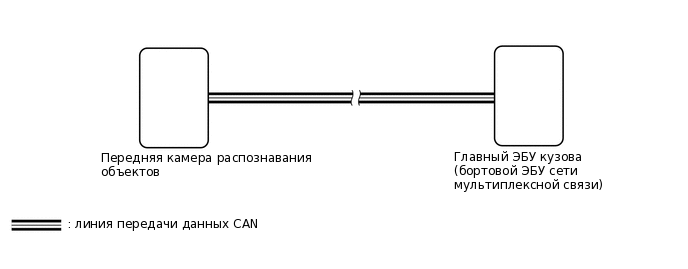

СХЕМА СОЕДИНЕНИЙ

E303800E65

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Прежде чем приступать к диагностике для данного признака неисправности, проверьте работу системы передачи данных в соответствии с указаниями раздела "Порядок поиска неисправностей", чтобы подтвердить работоспособность шины CAN

Нажмите здесьClick here

Tip:

  • Если передняя камера распознавания объектов зарегистрирует код DTC для любой из указанных ниже неисправностей, то этот код DTC будет зарегистрирован одновременно.

  • Неисправность датчика частоты вращения

  • Неисправность датчика рысканья

  • Неисправность датчика положения рулевого колеса

  • Система передачи данных CAN

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ КОДЫ DTC (HEALTH CHECK)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: System Select / Health Check.

    5. Проверьте наличие кодов DTC.

    Result

    Result

    Перейдите к

    Отображается только код DTC B124B

    A

    Одновременно выводится DTC B124B

    B
    B

    ПЕРЕЙДИТЕ К ДРУГОЙ ТАБЛИЦЕ DTC

    A

  2. ПРОВЕРЬТЕ ПЕРЕДНЮЮ КАМЕРУ РАСПОЗНАВАНИЯ ОБЪЕКТОВ

    1. Проверьте, отображаются ли на щитке приборов предупреждающие сообщения динамической радарной системы круиз-контроля, системы предупреждения об уходе с полосы (с участием рулевого управления) и предаварийной системы безопасности.

      Нажмите здесьClick here

      СООТВ

      Предупреждающие сообщения динамической радарной системы круиз-контроля, системы предупреждения об уходе с полосы (с участием рулевого управления) и предаварийной системы безопасности не отображаются.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДНЕЙ КАМЕРЫ РАСПОЗНАВАНИЯ ОБЪЕКТОВ"

    Нажмите здесьClick here
