КОРПУС КЛАПАНОВ В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

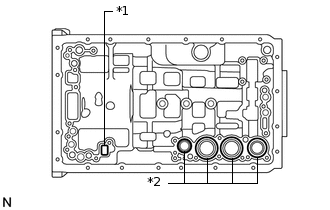

    1. C110965E06

      Установите пружину сжатия и корпус запорного шарика.

      Table 1. Обозначения на рисунке

      *1

      Корпус запорного шарика и пружина сжатия

      *2

      Поршень гидроаккумулятора

    2. Проверьте поршни гидроаккумулятора, пружину сжатия и корпус запорного шарика, как показано на рисунке.

    3. Подсоедините соединительный шток клапана с ручным управлением в сборе к рычагу клапана с ручным управлением в сборе.

    4. C109368E09

      Установите корпус клапанов трансмиссии в сборе и закрепите его 19 болтами.

      11 Н*м

      112 кгс*см

      8 фунт-сила-футов

      Table 2. Длина болта

      Болт

      Длина болта

      А

      25 мм (0,984 дюйма)

      B

      36 мм (1,42 дюйма)

      C

      45 мм (1,77 дюйма)

      D

      50 мм (1,97 дюйма)

    5. Установите пружину фиксатора и крышку пружины фиксатора, закрепив их болтом.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

  2. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

    Click here

  3. УСТАНОВИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ

    Click here

  4. УСТАНОВИТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

    Click here

  5. УСТАНОВИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ

  6. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    (см.Click hereстр.)

  7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Click here

  8. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    (см.Click hereстр.)

  9. ПРОВЕРЬТЕ УРОВЕНЬ ЖИДКОСТИ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

  10. ПРОВЕРЬТЕ СБРОС ПАМЯТИ

    (см.Click hereстр.)

  11. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ
