СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ, диагностический DTC: C13A2/22

Код DTC Наименование DTC
C13A2/22 Неисправность выключателя питания

ОПИСАНИЕ

Когда выключатель питания устанавливается в состояние ON (ВКЛ) (IG), в ЭБУ стояночного тормоза подается питание. Этот DTC сохраняется, когда напряжение питания IG не подается в ЭБУ стояночного тормоза в сборе при обмене данными с другими ЭБУ.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Память

Примечание

C13A2/22

Неисправность выключателя питания

При выполнении обоих следующих условий:

  1. Питание включено (IG)

  2. При обмене данными между ЭБУ гибридной системы и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) по шине CAN отсутствует напряжение питания IG в течение примерно 3 секунд.

  • Жгут проводов или разъем

  • Цепь питания выключателя питания

  • ЭБУ стояночного тормоза в сборе

Код DTC сохраняется

На мультиинформационном дисплее отображается сообщение о неисправности в системе стояночного тормоза с электроприводом.

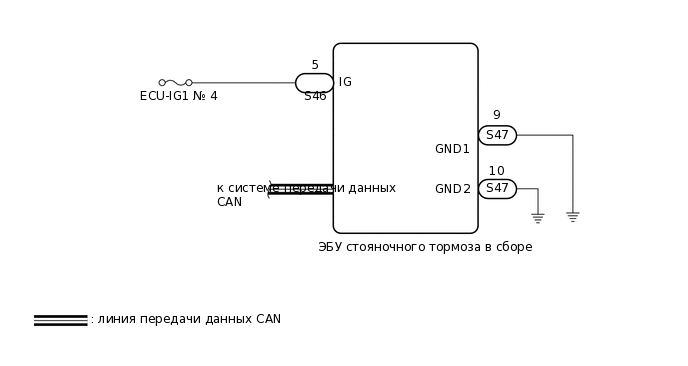

СХЕМА СОЕДИНЕНИЙ

C345529E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • Перед тем как отсоединять разъемы или предохранители, выключите питание и подождите не менее 20 с.

  • В случае замены ЭБУ стояночного тормоза в сборе приведите в действие выключатель стояночного тормоза с электроприводом, когда контрольная лампа стояночного тормоза (красная) начнет мигать при первом включении питания (IG).

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (IG SWITCH)

    1. Выключите питание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / Electric Parking Brake / Data List.

    6. Снимите показания с дисплея GTS в режиме DATA LIST.

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      IG Switch

      Состояние источника питания IG

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Напряжение питания IG не подается в ЭБУ стояночного тормоза в сборе

      ON (ВКЛ): Напряжение питания IG подается в ЭБУ стояночного тормоза в сборе

      Chassis > Electric Parking Brake > Data List

      Информация на дисплее прибора

      IG Switch

      Результат

      Перейти к

      OK

      НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СТОЯНОЧНОГО ТОРМОЗА - ИСТОЧНИК ПИТАНИЯ И МАССА)Click here

    СООТВ

  2. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Chassis > Electric Parking Brake > Clear DTCs

    2. Выключите зажигание.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Chassis > Electric Parking Brake > Trouble Codes

    Result

    Result

    Перейдите к

    Коды DTC выводятся

    А

    DTC не выводятся.

    Б
    А

    ЗАМЕНИТЕ ЭБУ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Для моделей с задним сиденьем № 2: Нажмите здесьClick here

    Для моделей без заднего сиденья № 2: Нажмите здесьClick here

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СТОЯНОЧНОГО ТОРМОЗА - ИСТОЧНИК ПИТАНИЯ И МАССА)

    1. Отсоедините разъемы S46 и S47 ЭБУ стояночного тормоза.

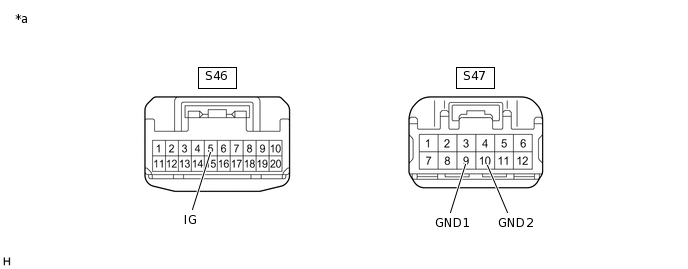

      C319567C07

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ стояночного тормоза в сборе)

      -

      -

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      S46-5 (IG) - масса

      IG ON

      11–14 В

    4. Выключите питание.

    5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      S47-9 (GND1) - масса

      Всегда

      Менее 1 Ом

      S47-10 (GND2) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ОТРЕМОНТИРУЙТЕ ЦЕПЬ ПИТАНИЯ IG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
