БЛОК АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ РЫЧАГ ПРИВОДНОГО ВАЛА ТРАНСМИССИИ

    1. C362350

      Отверните гайку и снимите шайбу и рычаг приводного вала трансмиссии с вала рычага клапана с ручным управлением.

  2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ В СБОРЕ

    1. C362351

      Выверните 2 болта и снимите датчик положения паркинга/нейтрали в сборе с картера автоматической трансмиссии.

  3. СНИМИТЕ ПРОБКУ ЗАЛИВНОГО ОТВЕРСТИЯ

    1. C362354

      Снимите пробку наливного отверстия и прокладку с картера автоматической трансмиссии в сборе.

  4. СНИМИТЕ ПРОБКУ ПЕРЕЛИВНОГО ОТВЕРСТИЯ

    1. C362355

      С помощью торцевого шестигранного ключа на 10 мм снимите пробку переливного отверстия и прокладку с кожуха трансмиссии.

  5. СНИМИТЕ ПАТРУБОК МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ ТРАНСМИССИИ № 1

    1. C362356

      С помощью торцевого шестигранного ключа на 6 мм снимите патрубок маслоналивной горловины трансмиссии № 1 с кожуха трансмиссии.

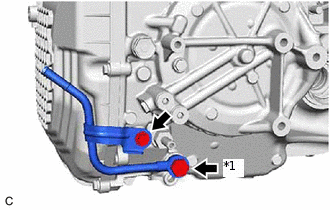

  6. СНИМИТЕ ШТУЦЕР МАСЛЯНОГО РАДИАТОРА В СБОРЕ

    1. C378362C01

      *1

      Пустотелый соединительный болт-штуцер масляного радиатора

      Выверните болт, чтобы отсоединить часть штуцера масляного радиатора для крепления кронштейна от картера автоматической трансмиссии.

    2. Выверните пустотелый соединительный болт-штуцер масляного радиатора и снимите 2 прокладки и штуцер масляного радиатора с картера автоматической трансмиссии.

  7. СНИМИТЕ ВЫПУСКНОЙ ПАТРУБОК МАСЛЯНОГО РАДИАТОРА № 1 В СБОРЕ

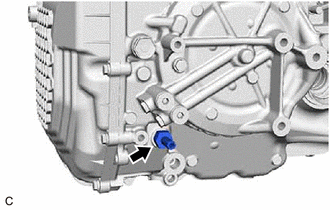

    1. C378363

      С помощью разрезной головки 19 мм снимите № Выпускной патрубок масляного радиатора № 1 в сборе с картера автоматической трансмиссии в сборе.

    2. C372467

      Снимите кольцевое уплотнение с выпускного патрубка масляного радиатора № 1 в сборе.

  8. СНИМИТЕ БОКОВУЮ КРЫШКУ КАРТЕРА ТРАНСМИССИИ

    1. C365942

      Выверните 10 болтов и снимите боковую крышку картера трансмиссии с картера автоматической трансмиссии.

  9. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

    1. C361008C01

      *a

      Разъем A

      *b

      Разъем B

      Освободите зажим, чтобы отсоединить жгут электропроводки трансмиссии от стопорной пластины электромагнитного клапана.

    2. Отсоедините 9 разъемов электромагнитных клапанов.

      Tip:

      • С помощью отвертки отсоедините разъем A электромагнитного клапана, используя процедуру, показанную на рисунке.

      • С помощью отвертки отсоедините разъем B электромагнитного клапана, используя процедуру, показанную на рисунке.

    3. C361010

      Выверните болт и снимите зажим датчика температуры, чтобы отсоединить датчик температуры от корпуса клапанов трансмиссии.

    4. C365878

      Отсоедините разъем датчика оборотов трансмиссии (NT) и разъем датчика оборотов трансмиссии (NC).

    5. C361015

      Выверните болт и снимите провод трансмиссии с картера автоматической трансмиссии.

  10. СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ

    1. C361011

      Освободите зажим, чтобы отсоединить разъем провода датчика оборотов трансмиссии (NC).

    2. C361012

      Выверните 9 болтов и снимите корпус клапанов трансмиссии в сборе с картера автоматической трансмиссии.

    3. C361027C01

      *1

      Прокладка картера трансмиссии

      *2

      Прокладка крышки переднего масляного насоса № 1

      *3

      Прокладка крышки переднего масляного насоса № 2

      Снимите 2 прокладки с картера автоматической трансмиссии в блоке с главной передачей в сборе.

    4. Снимите прокладку картера трансмиссии с промежуточной приводной шестерни.

    5. Снимите прокладку крышки переднего масляного насоса № 1 с переднего масляного насоса.

    6. Снимите прокладку крышки переднего масляного насоса № 2 с переднего масляного насоса.

  11. СНИМИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NT)

    1. C361014

      Выверните болт и снимите датчик оборотов трансмиссии (NT) с картера автоматической трансмиссии в блоке с главной передачей.

  12. СНИМИТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ (NC)

    1. C369213C01

      *1

      Дистанционная шайба

      Выверните болт, снимите распорную втулку и датчик оборотов трансмиссии (NC) с промежуточной приводной шестерни.

  13. ПРОВЕРЬТЕ ОСЕВОЙ ЛЮФТ ПЕРВИЧНОГО ВАЛА

    Нажмите здесьЩелкните по следующей ссылке

  14. СНИМИТЕ КОЖУХ ТРАНСМИССИИ

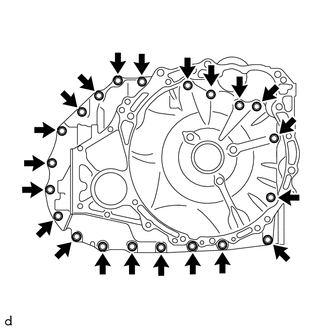

    1. C362561

      Выверните 21 болт.

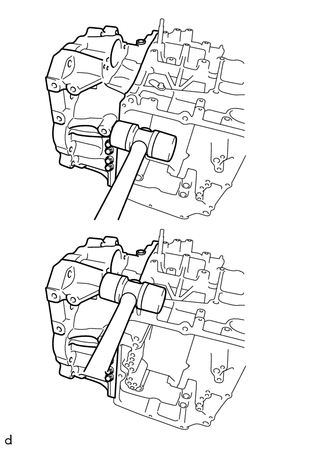

    2. C362382

      С помощью пластмассового молотка постучите по окружности кожуха трансмиссии, чтобы снять его с картера автоматической трансмиссии в сборе.

    3. C365896C01

      *1

      Прокладка картера трансмиссии

      *2

      Кольцевое уплотнение

      Снимите 5 прокладок картера трансмиссии с переднего масляного насоса в сборе.

    4. Снимите кольцевое уплотнение с картера автоматической трансмиссии в сборе.

  15. СНИМИТЕ МАСЛООТДЕЛИТЕЛЬ КОЖУХА ТРАНСМИССИИ

    1. C362388

      Выверните 3 болта и снимите маслоотделитель кожуха трансмиссии с кожуха трансмиссии.

  16. СНИМИТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

    1. C362389

      Снимите 3 магнита масляного фильтра трансмиссии с маслоотделителя кожуха трансмиссии.

  17. ПРОВЕРЬТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

    Нажмите здесьЩелкните по следующей ссылке

  18. ОТСОЕДИНИТЕ МАСЛЯНУЮ ТРУБКУ ЦЕНТРАЛЬНОЙ ШЕСТЕРНИ

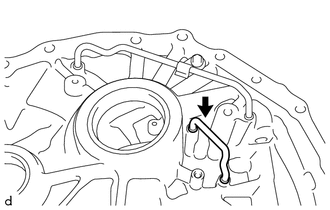

    1. C362390

      Снимите масляную трубку центральной шестерни с кожуха трансмиссии.

  19. СНИМИТЕ МАСЛЯНУЮ ТРУБКУ ТРАНСМИССИИ

    1. C362391

      Выверните болт и снимите зажим с кожуха трансмиссии.

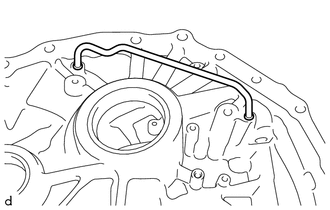

    2. C362392

      Снимите подающий трубопровод трансмиссионной жидкости с кожуха трансмиссии.

  20. СНИМИТЕ КОРПУС ДИФФЕРЕНЦИАЛА В СБОРЕ

    1. C365897

      Снимите корпус дифференциала в сборе с картера автоматической трансмиссии в сборе.

  21. СНИМИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ

    1. C362394

      Снимите маслоуплотнительное кольцо барабана муфты с переднего масляного насоса.

  22. СНИМИТЕ ПЕРЕДНЮЮ УПОРНУЮ ШАЙБУ ЗВЕЗДОЧКИ МАСЛЯНОГО НАСОСА

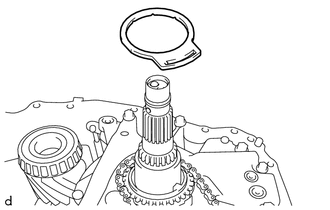

    1. C362395

      Снимите переднюю упорную шайбу звездочки масляного насоса с ведущей звездочки масляного насоса трансмиссии.

  23. СНИМИТЕ ПРИВОДНУЮ ЦЕПЬ ТРАНСМИССИИ

    1. C362397

      Снимите приводную цепь трансмиссии вместе с ведущей звездочкой масляного насоса трансмиссии и приводным валом масляного насоса с переднего масляного насоса.

      Note:

      Во избежание повреждения втулки переднего масляного насоса приводную цепь трансмиссии, ведущую звездочку масляного насоса трансмиссии и приводной вал масляного насоса следует снимать горизонтально по отношению к переднему масляному насосу.

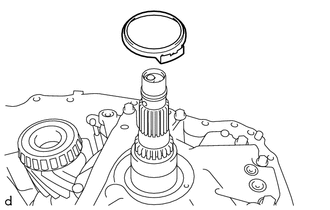

  24. СНИМИТЕ ЗАДНЮЮ УПОРНУЮ ШАЙБУ ЗВЕЗДОЧКИ МАСЛЯНОГО НАСОСА

    1. C362398

      Снимите заднюю упорную шайбу звездочки масляного насоса с переднего масляного насоса.

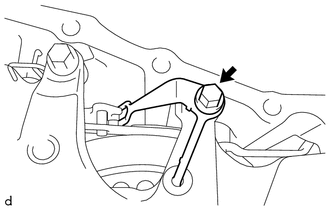

  25. СНИМИТЕ ПРУЖИНУ РУЧНОГО ФИКСАТОРА В СБОРЕ

    1. C362400

      Выверните болт и снимите пружину ручного фиксатора с переднего масляного насоса.

  26. СНИМИТЕ ПЕРЕДНИЙ МАСЛЯНЫЙ НАСОС В СБОРЕ

    Note:

    Во избежание повреждения переднего масляного насоса и корпуса клапанов трансмиссии при снятии переднего масляного насоса следует сначала снять корпус клапанов трансмиссии.

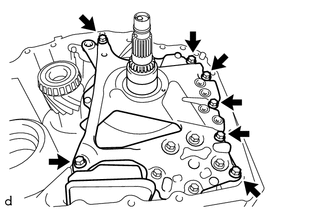

    1. C362402

      Выверните 7 болтов и снимите передний масляный насос с картера автоматической трансмиссии в блоке с главной передачей.

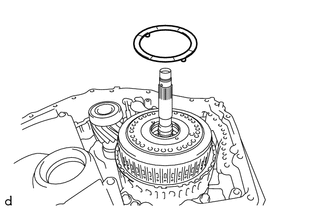

  27. СНИМИТЕ УПОРНУЮ ШАЙБУ ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

    1. C362403

      Снимите упорную шайбу водила планетарной передачи с муфты C-3 и C-4 в сборе.

  28. СНИМИТЕ МУФТУ СЦЕПЛЕНИЯ C-3 И C-4 В СБОРЕ

    1. C362405

      Снимите муфту сцепления С-3 и С-4 в сборе с передней планетарной передачи в сборе.

  29. ПРОВЕРЬТЕ ЗАЗОР МУФТЫ СЦЕПЛЕНИЯ C-3

    Нажмите здесьЩелкните по следующей ссылке

  30. ПРОВЕРЬТЕ ЗАЗОР МУФТЫ СЦЕПЛЕНИЯ C-4

    Нажмите здесьЩелкните по следующей ссылке

  31. СНИМИТЕ УПОРНУЮ ШАЙБУ ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ № 2

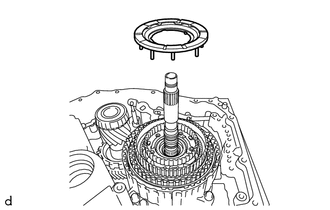

    1. C362418

      Снимите упорную шайбу водила планетарной передачи № 2 с шестерни передней планетарной передачи.

  32. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

    1. C362420

      Снимите солнечную шестерню планетарной передачи с передней планетарной передачи в сборе.

  33. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 9

    1. C362421

      Снимите кольцо упорного подшипника № 9 с передней планетарной передачи.

  34. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

    1. C362422

      Снимите упорный игольчатый роликовый подшипник с передней шестерни планетарной передачи в сборе.

  35. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 8

    1. C362421

      Снимите кольцо упорного подшипника № 8 с передней планетарной передачи.

  36. СНИМИТЕ ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    1. C362423

      Снимите переднюю планетарную передачу в сборе с коронной шестерни передней планетарной передачи.

  37. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

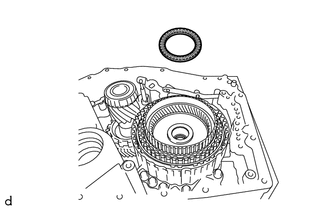

    1. C362424

      Снимите упорный игольчатый роликовый подшипник с коронной шестерни передней планетарной передачи.

  38. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 7

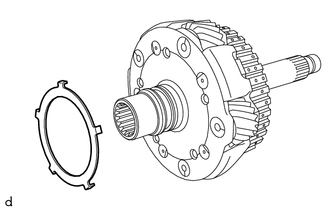

    1. C362426

      Снимите кольцо упорного подшипника № 7 с передней планетарной передачи.

  39. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  40. СНИМИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРВИЧНОГО ВАЛА

    1. C362428

      Снимите 5 маслоуплотнительных кольца первичного вала с передней планетарной передачи в сборе.

  41. СНИМИТЕ ЗАДНЕЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПЕРВИЧНОГО ВАЛА

    1. C362429

      Снимите 2 задних маслоуплотнительных кольца первичного вала с передней планетарной передачи в сборе.

  42. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

    1. C362430

      Снимите коронную шестерню передней планетарной передачи вместе с фланцем коронной шестерни передней планетарной передачи с муфты С-1 в сборе.

    2. C362431

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с коронной шестерни передней планетарной передачи.

      Note:

      Соблюдайте осторожность, чтобы не повредить коронную шестерню передней планетарной передачи и фланец коронной шестерни передней планетарной передачи.

    3. C362432

      Снимите фланец коронной шестерни передней планетарной передачи с коронной шестерни передней планетарной передачи.

  43. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

    1. C362433

      Снимите упорный игольчатый роликовый подшипник с муфты С-1 в сборе.

  44. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 6

    1. C362434

      Снимите кольцо упорного подшипника № 6 с муфты C-1.

  45. СНИМИТЕ МУФТУ С-1 В СБОРЕ

    1. C362435

      Снимите муфту С-1 в сборе с входной ступицы солнечной шестерни.

  46. ПРОВЕРЬТЕ ЗАЗОР МУФТЫ СЦЕПЛЕНИЯ C-1

    Нажмите здесьЩелкните по следующей ссылке

  47. СНИМИТЕ ДИСК ПЕРЕДНЕЙ МУФТЫ

    1. C362437

      С помощью отвертки с обернутым изолентой концом снимите пружинное стопорное кольцо с барабана муфты в сборе.

      Note:

      Соблюдайте осторожность, чтобы не повредить барабан муфты в сборе.

    2. C362438C01

      *1

      Фланец муфты переднего хода

      *2

      Диск передней муфты

      *3

      Пластина многодисковой муфты переднего хода

      *a

      Со стороны пружинного стопорного кольца

      *b

      Со стороны диска передней муфты

      Снимите фланец муфты переднего хода, 5 дисков передней муфты и 5 пластин многодисковой муфты переднего хода с барабана муфты.

  48. ПРОВЕРЬТЕ ДИСК ПЕРЕДНЕЙ МУФТЫ

    Нажмите здесьЩелкните по следующей ссылке

  49. СНИМИТЕ КОМПЕНСАТОР МУФТЫ № 1

    1. C362439N01

      Установите SST на компенсатор муфты № 1 и сожмите возвратную пружину сжатия поршня задней муфты с помощью пресса.

      09387-00020

      Note:

      Не допускайте чрезмерного сжатия возвратной пружины сжатия поршня задней муфты.

    2. С помощью SST снимите пружинное стопорное кольцо с барабана муфты.

      09350-30020

      09350-07070

    3. C362440

      Снимите компенсатор муфты № 1 с поршня муфты переднего хода.

  50. СНИМИТЕ ВОЗВРАТНУЮ ПРУЖИНУ СЖАТИЯ ПОРШНЯ ЗАДНЕЙ МУФТЫ

    1. C362442

      Снимите возвратную пружину сжатия поршня задней муфты с поршня муфты переднего хода.

  51. СНИМИТЕ ПОРШЕНЬ МУФТЫ ПЕРЕДНЕГО ХОДА

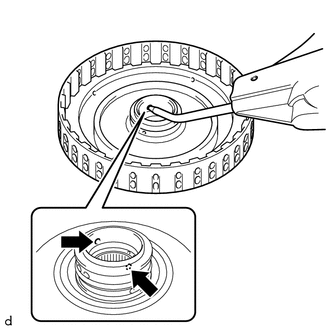

    1. C362443

      Подайте сжатый воздух (под давлением 392 кПа(4,0кгс/см2, 57 фунтов на кв. дюйм)) в масляное отверстие барабана муфты, чтобы извлечь поршень муфты переднего хода с барабана муфты в сборе.

      Note:

      • Подача сжатого воздуха может привести к вылетанию поршня муфты переднего хода. При извлечении поршня муфты переднего хода придерживайте его рукой, используя кусок ткани.

      • Соблюдайте осторожность, поскольку при подаче сжатого воздуха жидкость для автоматических трансмиссий может разбрызгиваться.

    2. C362445

      Снимите кольцевое уплотнение с барабана муфты в сборе.

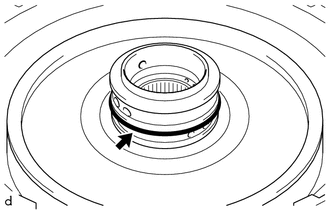

    3. C362446

      Снимите D-образное кольцо с барабана муфты.

  52. СНИМИТЕ ВХОДНУЮ СТУПИЦУ СОЛНЕЧНОЙ ШЕСТЕРНИ

    1. C362448

      Снимите входную ступицу солнечной шестерни с промежуточной приводной шестерни.

  53. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

    1. C362449

      Снимите упорный игольчатый роликовый подшипник со входной ступицы солнечной шестерни.

  54. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 5

    1. C362450

      Снимите кольцо упорного подшипника № 5 со входной ступицы солнечной шестерни.

  55. СНИМИТЕ ВАЛ РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

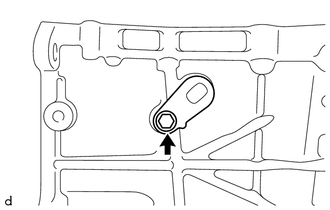

    1. C362451

      Выверните болт.

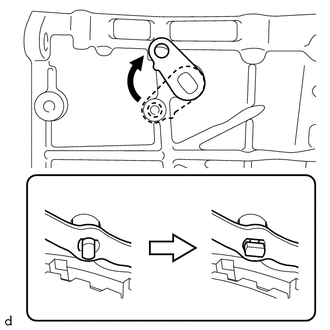

    2. C362452

      Совместите вырезы рычага клапана с ручным управлением и вала рычага клапана с ручным управлением и снимите вал рычага клапана с ручным управлением.

      Tip:

      Вырезы совмещаются при повороте вала рычага клапана с ручным управлением в зону, показанную на рисунке.

    3. C362453

      Снимите кольцевое уплотнение с вала рычага клапана с ручным управлением.

  56. СНИМИТЕ РЫЧАГ КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ В СБОРЕ

    1. C362456

      Снимите рычаг клапана с ручным управлением в сборе с картера автоматической трансмиссии в сборе.

  57. СНИМИТЕ СТОПОРНУЮ ПЛАСТИНУ ЗАПОРНОГО ШТИФТА

    1. C362457

      Выверните 2 болта и снимите стопорную пластину запорного штифта с картера автоматической трансмиссии в блоке с главной передачей в сборе.

  58. СНИМИТЕ СТОПОРНУЮ ПРУЖИНУ ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

    1. C362458

      Снимите стопорную пружину вала рычага клапана с ручным управлением с картера автоматической трансмиссии.

  59. СНИМИТЕ ЗАПОРНЫЙ СТЕРЖЕНЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

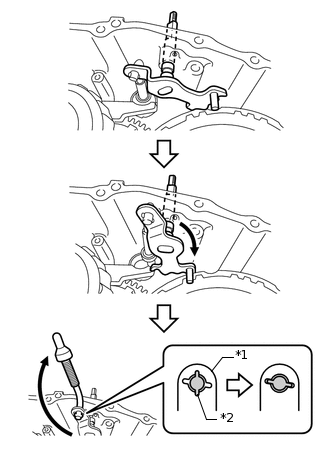

    1. C365917C01

      *1

      Вал рычага клапана с ручным управлением в сборе

      *2

      Запорный стержень стояночного тормоза в сборе

      Переместите вал рычага клапана с ручным управлением и запорный стержень стояночного тормоза, как показано на рисунке, и снимите запорный стержень стояночного тормоза.

      Tip:

      Совместите вырезы запорного стержня стояночного тормоза и вала рычага клапана с ручным управлением и снимите запорный стержень стояночного тормоза.

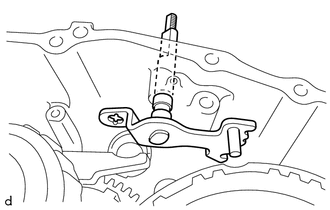

  60. СНИМИТЕ ВАЛ РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

    1. C362461

      Снимите вал рычага клапана с ручным управлением в сборе с картера автоматической трансмиссии в сборе.

  61. СНИМИТЕ ТОРСИОННУЮ ПРУЖИНУ ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА

    1. C362463

      Снимите торсионную пружину запорного штифта стояночного тормоза с картера автоматической трансмиссии.

  62. СНИМИТЕ ВАЛ ЗАПОРНОГО ШТИФТА СТОЯНОЧНОГО ТОРМОЗА

    1. C362464

      Снимите вал запорного штифта стояночного тормоза с картера автоматической трансмиссии в сборе.

  63. СНИМИТЕ ЗАПОРНЫЙ ШТИФТ СТОЯНОЧНОГО ТОРМОЗА

    1. C362465

      Снимите запорный штифт стояночного тормоза с картера автоматической трансмиссии в сборе.

  64. СНИМИТЕ ВТУЛКУ БЛОКИРОВКИ СТОЯНОЧНОГО ТОРМОЗА

    1. C362466

      Снимите втулку блокировки стояночного тормоза с картера автоматической трансмиссии.

  65. ПРОВЕРЬТЕ ЗАЗОР ТОРМОЗА B-1

    Нажмите здесьЩелкните по следующей ссылке

  66. СНИМИТЕ ПРОМЕЖУТОЧНУЮ ПРИВОДНУЮ ШЕСТЕРНЮ

    1. C362468C02

      *a

      болт A

      *b

      Болт B

      С помощью торцевого ключа "TORX" Т50 выверните 2 болта (A) из промежуточной приводной шестерни.

    2. Выверните 6 болтов (B) из промежуточной приводной шестерни.

    3. C362469

      Снимите промежуточную приводную шестерню вместе с сателлитом и промежуточной ведомой шестерней с картера автоматической трансмиссии.

    4. C362470

      Снимите кольцевое уплотнение с картера автоматической трансмиссии в сборе.

  67. СНИМИТЕ ТОРМОЗНОЙ ДИСК № 1

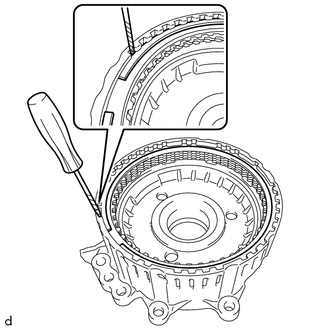

    1. C362471

      С помощью отвертки с обернутым защитной клейкой лентой концом снимите пружинное стопорное кольцо с промежуточной приводной шестерни.

      Note:

      Соблюдайте осторожность, чтобы не повредить промежуточную приводную шестерню.

    2. C362472C01

      *1

      Фланец тормоза № 1

      *2

      Тормозной диск № 1

      *3

      Тормозная пластина № 1

      *a

      Со стороны пружинного стопорного кольца

      *b

      Со стороны тормозного диска № 1

      Снимите фланец тормоза № 1, 4 тормозных диска № 1 и 4 тормозных пластины № 1 с промежуточной приводной шестерни.

  68. ПРОВЕРЬТЕ ТОРМОЗНОЙ ДИСК № 1

    Нажмите здесьЩелкните по следующей ссылке

  69. СНИМИТЕ УПОРНУЮ ШАЙБУ ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ № 3

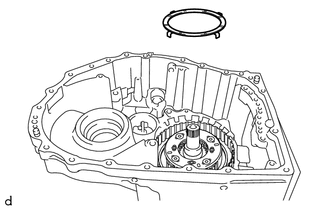

    1. C362474

      Снимите упорную шайбу водила планетарной передачи № 3 с задней планетарной передачи в сборе.

  70. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    1. C362476

      Снимите солнечную шестерню планетарной передачи с задней планетарной передачи в сборе.

  71. ПРОВЕРЬТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  72. СНИМИТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    1. C362480

      Снимите солнечную шестерню задней планетарной передачи в сборе с муфты С-2 в сборе.

  73. СНИМИТЕ ЗАДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    1. C362477

      Снимите заднюю планетарную передачу в сборе с муфты С-2.

  74. СНИМИТЕ УПОРНУЮ ШАЙБУ ВОДИЛА ПЛАНЕТАРНОЙ ПЕРЕДАЧИ № 4

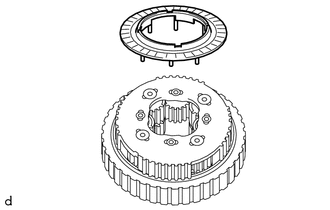

    1. C362478

      Снимите упорную шайбу водила планетарной передачи № 4 с задней планетарной передачи в сборе.

  75. ПРОВЕРЬТЕ ЗАДНЮЮ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  76. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 4

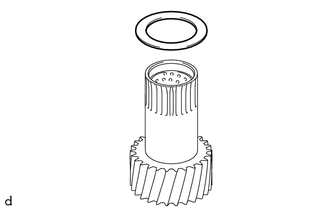

    1. C362481

      Снимите кольцо упорного подшипника № 4 с солнечной шестерни задней планетарной передачи.

  77. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

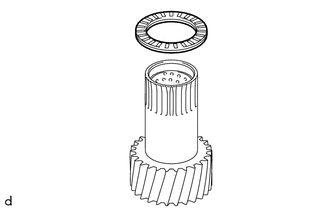

    1. C362483

      Снимите упорный игольчатый роликовый подшипник с солнечной шестерни задней планетарной передачи.

  78. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА

    1. C362485

      Снимите кольцо упорного подшипника с солнечной шестерни задней планетарной передачи.

  79. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 3

    1. C362487

      Снимите кольцо упорного подшипника № 3 с солнечной шестерни задней планетарной передачи.

  80. ПРОВЕРЬТЕ СОЛНЕЧНУЮ ШЕСТЕРНЮ ЗАДНЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  81. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

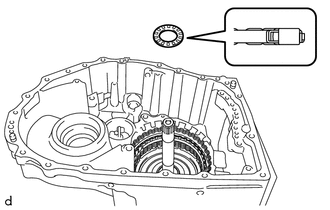

    1. C362488

      Снимите упорный игольчатый роликовый подшипник с муфты С-2 в сборе.

  82. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 2

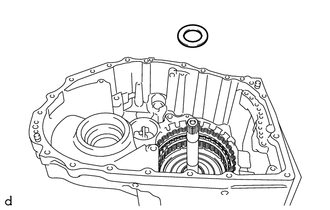

    1. C362489

      Снимите кольцо упорного подшипника № 2 с муфты C-2.

  83. ПРОВЕРЬТЕ ЗАЗОР МУФТЫ СЦЕПЛЕНИЯ C-2

    Нажмите здесьЩелкните по следующей ссылке

  84. СНИМИТЕ МУФТУ С-2 В СБОРЕ

    1. C362491

      Снимите муфту С-2 в сборе с картера автоматической трансмиссии в сборе.

  85. СНИМИТЕ УПОРНЫЙ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

    1. C362492

      Снимите упорный игольчатый роликовый подшипник с муфты С-2 в сборе.

  86. СНИМИТЕ КОЛЬЦО УПОРНОГО ПОДШИПНИКА № 1

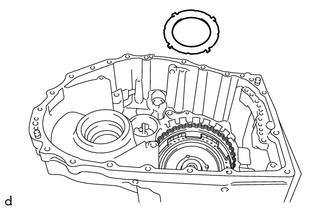

    1. C362493

      Извлеките кольцо упорного подшипника № 1 из картера автоматической трансмиссии.

  87. СНИМИТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 2

    1. C362495

      С помощью отвертки с обернутым изолентой концом снимите пружинное стопорное кольцо с промежуточного вала в сборе.

      Note:

      Соблюдайте осторожность, чтобы не повредить промежуточный вал в сборе.

    2. C362496C01

      *1

      Фланец муфты прямой передачи

      *2

      Диск муфты № 2

      *3

      Диск сцепления № 2

      *a

      Со стороны пружинного стопорного кольца

      *b

      Со стороны диска муфты № 2

      Снимите фланец муфты прямой передачи, 4 диска муфты № 2 и 4 пластины муфты № 2 с промежуточного вала в сборе.

  88. ПРОВЕРЬТЕ ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ № 2

    Нажмите здесьЩелкните по следующей ссылке

  89. СНИМИТЕ КОМПЕНСАТОР МУФТЫ С-2

    1. C362497N01

      Поместите SST на компенсатор муфты C-2 и сожмите возвратную пружину муфты прессом.

      09387-00020

      Note:

      Не допускайте чрезмерного сжатия возвратной пружины.

    2. С помощью SST снимите пружинное стопорное кольцо с промежуточного вала.

      09350-30020

      09350-07070

    3. C362498

      Снимите компенсатор муфты С-2 с промежуточного вала в сборе.

  90. СНИМИТЕ ВОЗВРАТНУЮ ПРУЖИНУ МУФТЫ

    1. C362499

      Снимите возвратную пружину муфты с промежуточного вала.

  91. ПРОВЕРЬТЕ ВОЗВРАТНУЮ ПРУЖИНУ МУФТЫ

    Нажмите здесьЩелкните по следующей ссылке

  92. СНИМИТЕ ПОРШЕНЬ МУФТЫ С-2

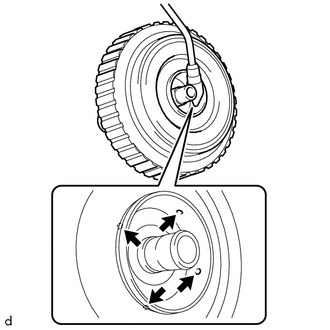

    1. C362500

      Подайте сжатый воздух (под давлением 392 кПа (4,0кгс/см2,57 фунтов на кв. дюйм)) в масляное отверстие промежуточного вала в сборе.

      Note:

      • Подача сжатого воздуха может привести к вылетанию поршня муфты C-2. При извлечении поршня муфты C-2 придерживайте его рукой, используя кусок ткани.

      • Соблюдайте осторожность, поскольку при подаче сжатого воздуха жидкость для автоматических трансмиссий может разбрызгиваться.

    2. C362501

      Снимите поршень муфты С-2 с промежуточного вала в сборе.

    3. C362502

      Снимите 2 кольцевых уплотнения с промежуточного вала.

  93. СНИМИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ ПРЯМОЙ ПЕРЕДАЧИ

    1. C362503

      Снимите 2 маслоуплотнительных кольца барабана муфты прямой передачи с картера автоматической трансмиссии в сборе.

  94. ПРОВЕРЬТЕ ЗАЗОР ТОРМОЗА B-2

    Нажмите здесьЩелкните по следующей ссылке

  95. СНИМИТЕ ТОРМОЗНОЙ ДИСК 2-Й ПЕРЕДАЧИ

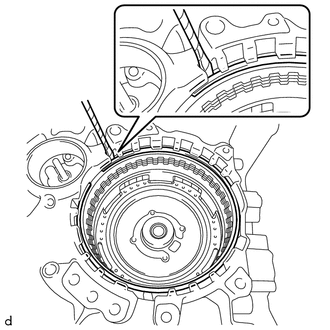

    1. C362505

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера автоматической трансмиссии в сборе.

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

    2. C362506C01

      *1

      ФЛАНЕЦ ТОРМОЗА 2-Й ПЕРЕДАЧИ

      *2

      ТОРМОЗНОЙ ДИСК ТОРМОЗА 2-Й ПЕРЕДАЧИ

      *3

      ТОРМОЗНАЯ ПЛАСТИНА ТОРМОЗА 2-Й ПЕРЕДАЧИ

      *a

      Со стороны пружинного стопорного кольца

      *b

      Со стороны тормозного диска тормоза 2-й передачи

      Снимите фланец тормоза 2-й передачи, 5 тормозных дисков тормоза 2-й передачи и 5 тормозных пластин тормоза 2-й передачи с картера автоматической трансмиссии.

  96. Проверьте тормозной диск тормоза 2-й передачи

    Нажмите здесьЩелкните по следующей ссылке

  97. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА № 2

    1. C362508

      Снимите поршень тормозного цилиндра 1-й передачи и передачи заднего хода № 2 с картера автоматической трансмиссии.

  98. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ТОРМОЗА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА В СБОРЕ

    1. C362509N01

      Установите SST на стяжную пружину тормоза 1-й передачи и передачи заднего хода в сборе и сожмите ее прессом.

      09380-60011

      09381-06020

      09381-06050

      09381-06060

      09381-06100

      09381-06110

      09950-70010

      09951-07200

      Note:

      Не допускайте чрезмерного сжатия возвратной пружины тормоза 1-й передачи и передачи заднего хода.

    2. C362510

      Используя отвертку с обернутым изолентой концом, снимите пружинное стопорное кольцо с картера автоматической трансмиссии в сборе.

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

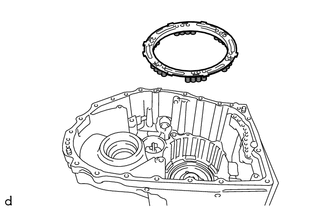

    3. C362511

      Снимите стяжную пружину тормоза 1-й передачи и передачи заднего хода в сборе с картера автоматической трансмиссии в блоке с главной передачей в сборе.

  99. ПРОВЕРЬТЕ СТЯЖНУЮ ПРУЖИНУ ТОРМОЗА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  100. СНИМИТЕ ПОРШЕНЬ ТОРМОЗНОГО ЦИЛИНДРА 1-Й ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

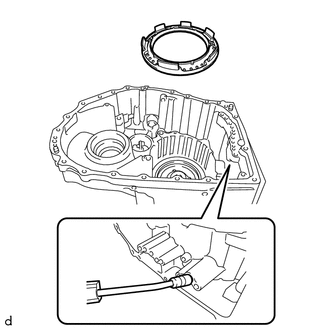

    1. C362513

      Подайте сжатый воздух (приблизительно 392 кПа, 4,0 кгс/см2, 57 фунтовнакв. дюйм) в отверстие для ATF, чтобы извлечь поршень тормозного цилиндра 1-й передачи и передачи заднего хода из картера автоматической трансмиссии в сборе.

    2. C362514

      Снимите 2 кольцевых уплотнения с поршня тормозного цилиндра 1-й передачи и передачи заднего хода.

  101. СНИМИТЕ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

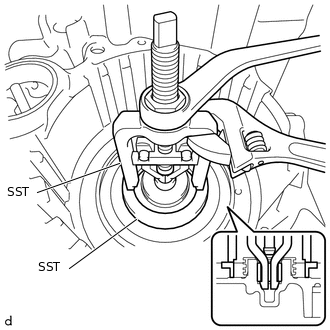

    1. C362517N01

      С помощью SST извлеките игольчатый роликовый подшипник из картера автоматической трансмиссии.

      09303-55010

      09502-12010

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

  102. СНИМИТЕ САЛЬНИК ВАЛА РЫЧАГА КЛАПАНА С РУЧНЫМ УПРАВЛЕНИЕМ

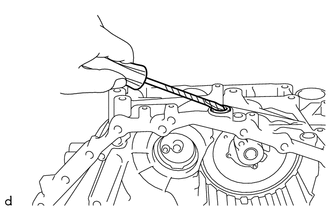

    1. C362521

      С помощью отвертки с обернутым защитной клейкой лентой концом снимите сальник вала рычага клапана с ручным управлением с картера автоматической трансмиссии в блоке с главной передачей.

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

  103. СНИМИТЕ САЛЬНИК КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

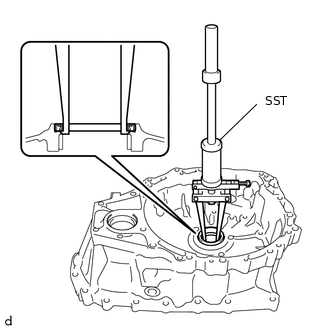

    1. C362619E01

      С помощью SST извлеките сальник картера трансмиссии из кожуха трансмиссии.

      09308-36010

      Note:

      Старайтесь не повредить кожух трансмиссии.

  104. СНИМИТЕ САЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

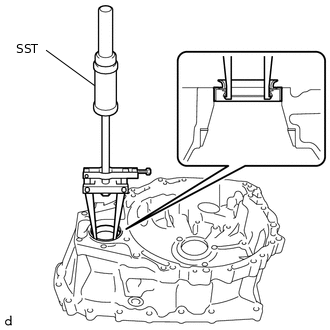

    1. C362527N01

      С помощью SST извлеките сальник правого переднего приводного вала из кожуха трансмиссии в блоке с главной передачей.

      09308-36010

      Note:

      Старайтесь не повредить кожух трансмиссии.

  105. СНИМИТЕ САЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

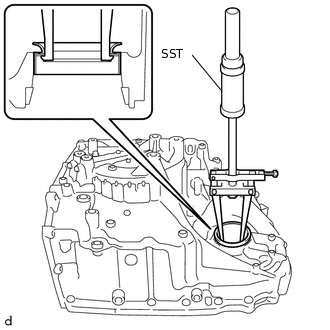

    1. C362529N01

      С помощью SST снимите сальник левого переднего приводного вала с картера автоматической трансмиссии в блоке с главной передачей.

      09308-36010

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

  106. СНИМИТЕ ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК

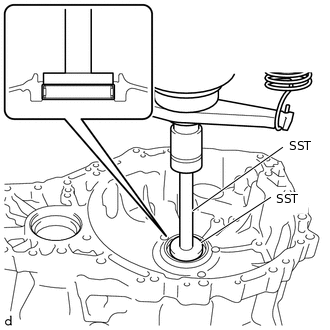

    1. C362531N01

      С помощью SST и пресса извлеките игольчатый роликовый подшипник из кожуха трансмиссии.

      09950-60011

      09951-00550

      09950-70010

      09951-07200

      Note:

      Старайтесь не повредить кожух трансмиссии.

  107. СНИМИТЕ НАРУЖНОЕ КОЛЬЦО ЗАДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА ПРОМЕЖУТОЧНОЙ ВЕДОМОЙ ШЕСТЕРНИ

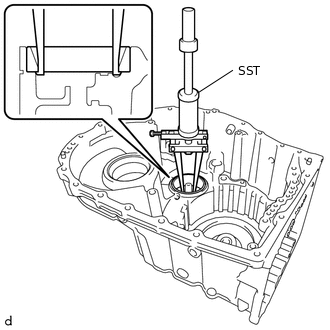

    1. C362533N01

      Используя SST, снимите наружное кольцо заднего конического роликового подшипника промежуточной ведомой шестерни с картера автоматической трансмиссии в блоке с главной передачей.

      09308-36010

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.

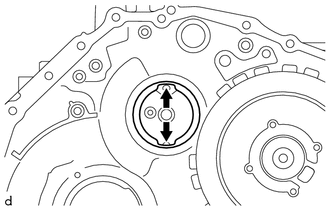

      C362534
      Tip:

      При снятии деталей совместите захват SST с углублением картера автоматической трансмиссии.

  108. СНИМИТЕ ВНУТРЕННЕЕ КОЛЬЦО ЗАДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА ПРОМЕЖУТОЧНОЙ ВЕДОМОЙ ШЕСТЕРНИ

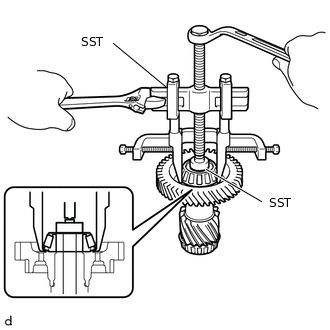

    1. C362536N01

      С помощью SST снимите внутреннее кольцо заднего конического роликового подшипника промежуточной ведомой шестерни с сателлита с промежуточной ведомой шестерней.

      09950-40011

      09951-04010

      09952-04010

      09953-04030

      09954-04010

      09955-04011

      09957-04010

      09958-04011

      09950-60011

      09951-00310

      Note:

      Поскольку SST крепится к роликовому узлу, существует вероятность того, что роликовый узел разрушится, и SST соскочит до того, как снимется внутреннее кольцо конического роликового подшипника промежуточной ведомой шестерни (с задней стороны).

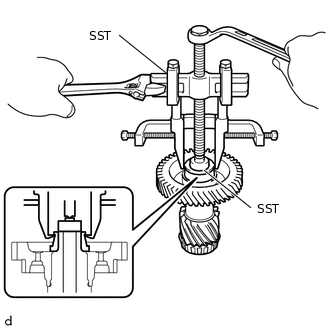

    2. C362537N01

      Если роликовый узел разрушится, и SST соскочит, повторно закрепите SST на внутреннем кольце в положении, показанном на рисунке, и продолжите снятие деталей.

      09950-40011

      09951-04010

      09952-04010

      09953-04030

      09954-04010

      09955-04011

      09957-04010

      09958-04011

      09950-60011

      09951-00310

  109. СНИМИТЕ НАРУЖНОЕ КОЛЬЦО ПЕРЕДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА ПРОМЕЖУТОЧНОЙ ВЕДОМОЙ ШЕСТЕРНИ

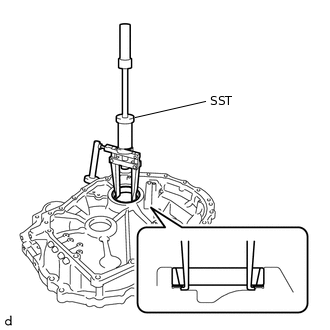

    1. C362539N01

      С помощью SST снимите наружное кольцо переднего конического роликового подшипника промежуточной ведомой шестерни и шайбу сателлита с промежуточной ведомой шестерней с кожуха трансмиссии.

      09308-36010

      Note:

      Старайтесь не повредить кожух трансмиссии.

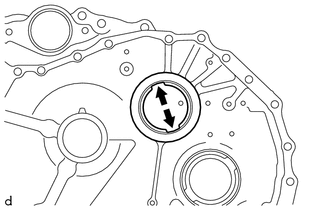

      C362540
      Tip:

      При снятии деталей совместите захват SST с углублением картера трансмиссии.

  110. СНИМИТЕ ВНУТРЕННЕЕ КОЛЬЦО ПЕРЕДНЕГО КОНИЧЕСКОГО РОЛИКОВОГО ПОДШИПНИКА ПРОМЕЖУТОЧНОЙ ВЕДОМОЙ ШЕСТЕРНИ

    1. C362542N01

      С помощью SST снимите внутреннее кольцо переднего конического роликового подшипника промежуточной ведомой шестерни с сателлита с промежуточной ведомой шестерней.

      09950-00020

      09950-00030

      09950-60011

      09951-00380

  111. СНИМИТЕ ПРОБКУ № 1 КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

    1. C362544

      Снимите 4 пробки картера трансмиссии № 1 с картера автоматической трансмиссии в сборе.

    2. C362545

      Снимите 4 пробки № 1 картера трансмиссии с кожуха трансмиссии в блоке с главной передачей

    3. C362546

      Снимите 8 кольцевых уплотнения с 8 пробок картера трансмиссии № 1.

  112. СНИМИТЕ ПРОБКУ № 2 КАРТЕРА ТРАНСМИССИИ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ

    1. C362547

      С помощью шестигранного торцевого ключа на 6 мм выверните 3 пробки картера трансмиссии № 2 и снимите 3 прокладки с картера автоматической трансмиссии.

    2. C362550

      С помощью шестигранного торцевого ключа на 6 мм выверните 3 пробки картера трансмиссии № 2 и снимите 3 прокладки с кожуха трансмиссии.

  113. СНИМИТЕ СТОПОРНЫЙ ШТИФТ КАРТЕРА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    Note:

    Снимать стопорный штифт картера автоматической трансмиссии нужно только для его замены.

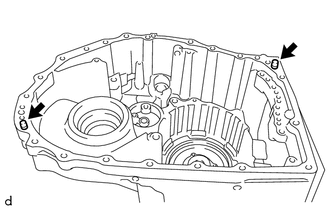

    1. C362611

      Снимите 2 стопорных штифта картера автоматической трансмиссии с картера автоматической трансмиссии.

  114. СНИМИТЕ ПРОБКУ САПУНА № 1 (ATM)

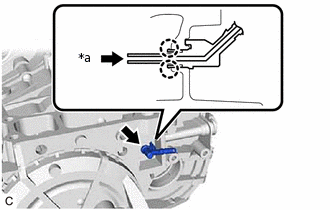

    1. C365912C01

      *a

      Нажмите

      Освободите все захваты и выверните пробку сапуна № 1 (ATM) из картера автоматической трансмиссии.

      Note:

      Действуйте осторожно, чтобы не повредить картер автоматической трансмиссии в сборе.
